48 LEDS Solenergisensorlampa

Solenergisensorlampa  PD-SLL48 instruktion

Vad finns i paketet

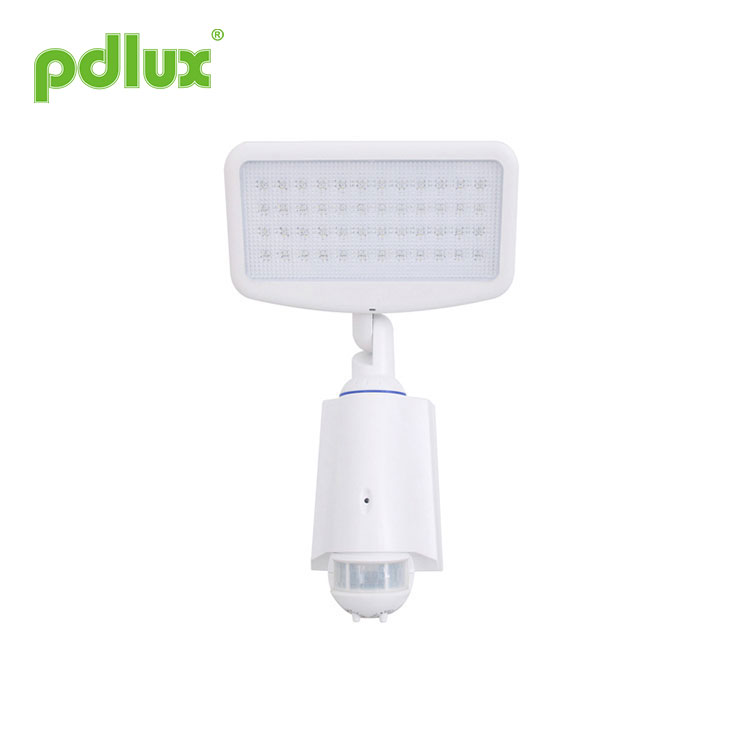

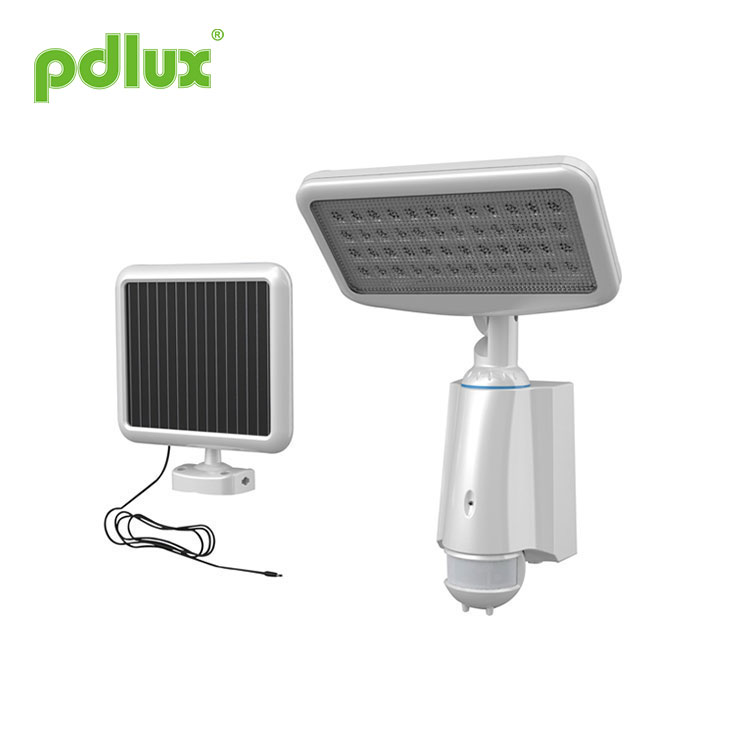

• 48 LED matrisljus med rörelsedetektor
• Solcellsladdartavla
• Användarmanual

Obs: Förpackningsartiklar

Obs: Vänligen köp enligt efterfrågan.

Introduktion

Tack för att du köpte SOLDRIVNA MED RÖRELSEAKTIVERAD 48 LED-SÄKERHETSFLÖDSLJUS
Med sin lätta installation och lätta design, överensstämmer ljuset med alla dina belysningsbehov. Den gjordes för att ge många års drift med miljövänlig solenergi.

Specifikationer

• Kasta inte batteriet i eld. Detta kan resultera i en explosion.
• Utsätt inte ljuset för eld eller stark värme eftersom batteriet kan explodera.
• Sänk inte ned i vatten.
• Se aldrig direkt in i ljuset och lys inte in i någon annans ögon.
• Följ lämpliga säkerhetsråd för att förhindra att du ramlar av en stege.
• Konsultera din lokala byggsäkerhetsguide om det behövs för att installera armaturen på en byggnad.

Ett års begränsad garanti

• Denna garanti gäller inte skador från felaktig användning eller felaktig installation/anslutning.
• Den här garantin täcker inte tillbehör, glödlampor, batterier, olyckor, ändringar, obehörig användning eller reparation, försummelse, felaktig användning, missbruk, skador eller defekter till följd av normalt slitage (inklusive chips, blekningsrepor, skavsår eller missfärgning på grund av användning eller solexponering), eller underlåtenhet att följa instruktioner för skötsel och underhåll, brand, översvämning och Guds gärningar.
• Denna garanti inkluderar inte ansvar för oförutsedda skador eller följdskador.

Installationsguide

• Armaturen ska installeras på en plan och stabil yta.
• Undvik att placera föremål framför rörelsedetektorn som kan påverka detekteringsprestandan.
• Undvik att installera lampan nära en luftkonditionering, en centralvärmare eller högspänningssystem.
• Undvik att placera rörelsedetektorhuvudet mot gatutrafik eller andra rörelser. Detta kommer att resultera i en falsk trigger som får lampan att lysa för mycket och tömma batteriets livslängd.
• Rörelsedetektering är mest känslig för rörelse över enheten och mindre känslig för rörelser som rör sig mot eller bort från den (se bilderna nedan).
• Solcellsladdningskortet bör placeras på ett soligt område där maximalt solljus kan samlas in. Vanligtvis bör solpanelen vara vänd i en riktning (söder) där solljus kan ladda brädet i minst 3 timmar per dag (5 timmar per dag om bakom glas). Det rekommenderas att ladda lampan i 24 timmar före första användningen.
• Använd en mjuk våt trasa för att regelbundet (minst en gång om året) rengöra laddningskortet för att undvika minskning av effekten på grund av samlat damm.

Vinkeljustering runt HÖG KÄNSLIGHET från rörelseaktivitet som kommer över detektorn. Justering av fluktuationsvinkel LÅG KÄNSLIGHET från rörelseaktivitet som kommer mot detektorn.

Spektrogram

Snabbinstallationsprocedur

1. Håll det borta från barnen. 2. Den här produkten kan installeras för utomhusbruk, men vi föreslår det mot regn/storm och högljus.

1. Markera väggen där du vill montera lampan.
2. Borra alla fyra hålen.
Placera fästet på väggen med nylonankare (om det behövs) och skruvar.

3. Anslut batteriet enligt diagrammet i varningsdelen av instruktionsboken och sätt ihop batterilocket som det var.
4. Skjut in lampan i fästet och skruva sedan i den nedre bulten.

5. Montera solpanelen med skruvar. Justera riktningen.

6. Placera solpanelen på en solig plats.

7. Justera rörelsedetektorns riktning.

Den kan ställas in i intervallet 8 sekunder (moturs rotation till slutet) till 3 minuter (medurs rotation till slutet). Timern kommer att räkna om när sensorn upptäcker en rörlig signal innan slutet av den senaste tiden, så vi rekommenderar att du Det är bättre att ställa in tiden till minimum när du testar detektionsintervallet eller gångtestet. Obs: Sensorn måste vänta 1 sekund för att återuppta funktion efter att lampan slocknat. Först efter tidens slut tänds ljuset igen när signalen detekteras. Det här intervallet hänvisar till radierna för det cirkulära området som visas på marken när lampan är installerad på 2,5 m höjd. Ett minsta detektionsområde (nästan 4 m i radier) som roterar moturs till slutet. Ett maximalt detektionsområde (nästan 15 m i radier) som roterar medurs till slutet.

OBSERVERA:När du använder den här produkten, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt på grund av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse av vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Lösningar för att förhindra att kraftnätets puls stör produkterna:
På grund av skillnaden mellan regionala störningskraftnätverk är störningspulsen osäker, så användaren föreslås inte justera känsligheten till max vid användning.Förslag: Installera och justera känsligheten på lämpligt avstånd med, ställ inte in den maximala känsligheten för att förhindra feloperation.

8. Justera ljushuvudets riktning.

9. Sätt in kontakten från solpanelen i
botten av ljuset.
Se till att kontakten är helt ansluten.

Driftsguide

1. Batteriinstallation

Solar LED-ljus, batterispänning 7,4V, 1800mAH, avkänningsvinkel > 150 º, i fullt ljus, kontinuerlig drifttid > 4 timmar.

2. Testläge:

Innan du testar, ta bort skruvarna på baksidan och ta sedan bort bakstycket; anslut batteriet (1800mAH) medströmkontakter kommer systemet att startas och den röda lysdioden indikerar att lampan är tänd; LED-lampan släcks efteråtsystemet värms upp.

3. "AV" statyer

Systemet kommer att vara i "strömavbrottsskydd"-modell. Ingen funktion för rörelsedetektering. Förbrukar ＜25UA.

4. "AUTO" statyer

Systemet kommer att acceptera den manuella justeringen för "Delay Time" och "Sensi Tivity".
"Fördröjningstid" kan justeras från 10 sekunder till 3 minuter.
"Sensi Tivity" kan justeras till 15m (22°C).
LED-lampornas ljusstyrka: utanför ＜10 LUX.

När de externa ljusregleringsvärdena > 200LUX, kommer systemet att stänga av PIR-sensorn;
Strömförbrukning: ＜3MA
Elektrisk ström: 380 ~ 430 MA (när alla lampor är helt tända)
När strömmen är lägre än <6,4V stängs systemet AV.
När batteriet är lägre än 6,6V kommer LED-indikeringslampan att blinka var 30:e sekund under en period av 8
timmar, efter 8 timmar, är spänningen inte komplett för att upprätthålla arbetet.
När strömmen är lägre än <6,2V kommer systemet att gå in i läget "strömavstängning", Ström <25UA.

5. "PÅ" statyer

Alla lampor kommer att vara tända under systemet har ställts in på "ON". Systemet kommer att minska ljusstyrkan till 70lux(≥
1/3 av den ursprungliga ljusstyrkan) utan att någon rörelse detekteras på 8 minuter.
Elektrisk ström: 500~600MA
När strömmen är lägre än <6,4V stängs systemet AV
När batteriet är lägre än 6,6V kommer LED-indikeringslampan att blinka var 30:e sekund under en period av 8
timmar, efter 8 timmar, är spänningen inte komplett för att upprätthålla arbetet.
När strömmen är lägre än <6,2V kommer systemet att gå in i "strömavstängning". Ström <25UA.

6. Oki Management

Impulsspänningen är 9V, den maximala elektriska strömmen är 650MA.
När den är ansluten till en extern nätadapter blinkar LED-indikatorlampan en gång.

Något problem och löst sätt

1. Belastningen fungerar inte:
a: Kontrollera om anslutningskablarna för ström och belastning är korrekta;
b: Kontrollera om belastningen är bra;
c: Kontrollera om arbetsljuset överensstämmer med omgivande ljus.

2. Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detektionsfönstret för att kunna ta emot signalen;
b: Kontrollera om den omgivande temperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.

3. Sensorlampan kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns en kontinuerlig signal i detektionsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömstyrkan motsvarar instruktionen;
d: Kontrollera om temperaturen nära sensorlampan ändras tydligt, till exempel luftkonditionering eller centralvärme etc.

1. När du lämnar fabriken är batteriet bortkopplat. Anslut batteriet när du använder produkten.
2.När du inte använder produkten eller sparar produkten under en längre tid, vänligen koppla bort batteriet.

3. Lysdioderna i serie kan fungera när alla tätningar är installerade.
4. Ta inte bort eller anslut inte andra lampor när den är påslagen.
5. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

● Justera inte känsligheten till den högsta när den används i olika miljöer.
För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
