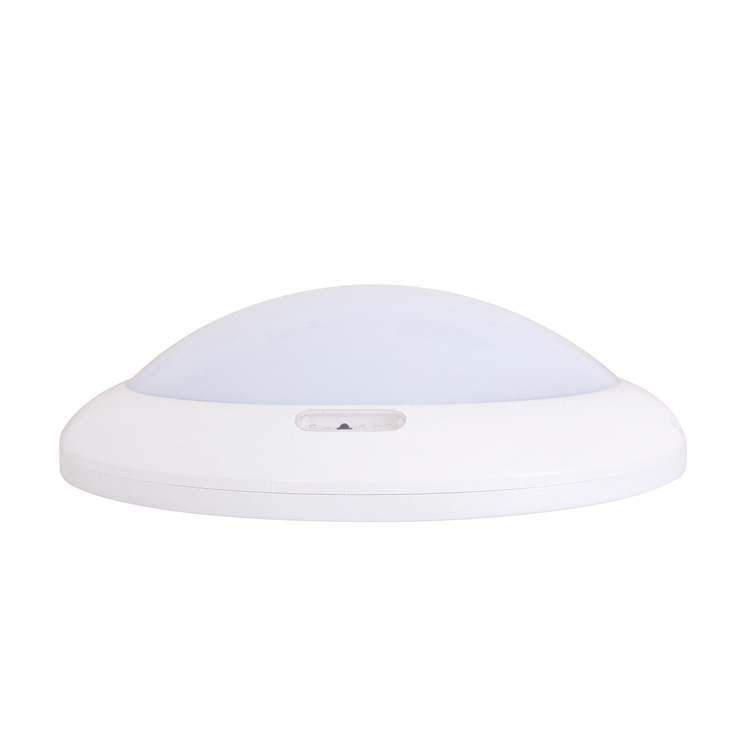

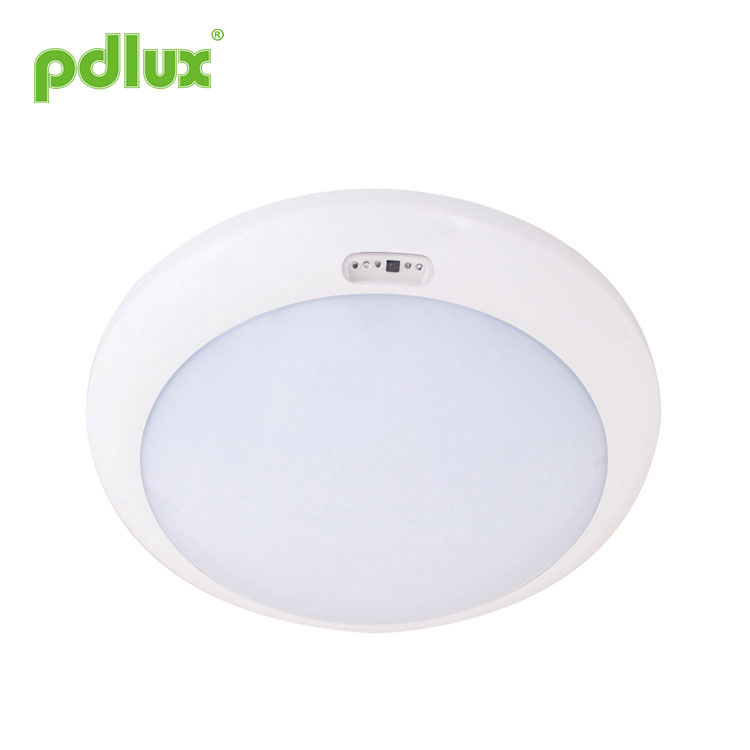

5,8 GHz mikrovågsrörelsesensor LED-takljus

PD-LED2038 Mikrovågssensor Ljusinstruktion

Sammanfattning

Detta är en mikrovågssensor som växlar styrda LED-lampor, mikrovågssensorn var inbyggd i lampan, den har 96 st LED-lampor med hög ljusstyrka inuti, med en total effekt på 26 watt. Mikrovågssensoromkopplaren är en ny typ av automatisk omkopplare som kommer efter röstomkopplare och infraröd sensoromkopplare. Detekteringssättet har följande fördelar jämfört med andra som följer: 1. beröringsfri detektering, 2. Lämplig för dålig miljö, immun mot temperatur, luftfuktighet, buller, luft, damm, ljus...3.RF-störningsförmåga, 4. Sändningseffekt endast 0,2 mW, det kommer inte att skada människokroppen. Enkel installation + enkel kabeldragning.

Vi använder dessa känsliga avancerade sensoromkopplare i ljusstyrning, vilket gör att ljuset tänds automatiskt när man kommer, automatiskt släcks när man går ut. Förutom den utbredda användningen i gångtrapporna, vardagsrummet och sovrummen kan den också installeras i badrummet.

Den inbyggda mikrovågssensorn kan penetrera plast, glas, trä. Så den kan installeras i glas- eller plastskalslampa Detta tillåter användning av mikrovågssensorbrytare i olika ljusstilar för energikontroll. Nu kan vi tillhandahålla en mängd olika LED-lampor för mikrovågssensorer för att möta behoven hos olika människor med olika preferenser.

Denna lampa är designad med flera samlokaliseringar, nämligen den rena LED-lampan utan sensor; den automatiska LED-lampan med sensor; den automatiska LED-lampan med batteribackup som är nödfunktionen (PD-LED2038-D).

Specifikationer

Strömkälla: 220-240V/AC 50/60Hz
Klassad LED: 26W Max.
HF-system: 5,8GHz
Överföringseffekt: <0,2mW
Tidsinställning: 8 sek till 12 min (justerbar)
Detektionsområde: 1-8m (radii.) (justerbar)
Ljuskontroll: 10-2000LUX (justerbar)
Detekteringsvinkel: 360°
Installationshöjd: 2,5-3,5m (takmontering)
Arbetstemperatur: -20~+55 ℃
Antal LED: 96 st
LED-specifikationer: FM-3528WNS

Sensorinformation

Fungera

Indikatorfunktion

① PÅ: lampan fortsätter att fungera, indikatorn flimrar;
AV: lampan slutar fungera, indikatorn släckt;
AUTO : sensorn går in i autodetekteringsläge, indikatorn lyser konstant.
② Optisk sensor.
③ Infraröd fjärrmottagare.

Inställningssätt ett:potentiometer

Det kan ta tid att justera värden innan de uppfyller ditt behov.

Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den ungefärliga cirkeln som gjuts på marken när den installeras på en höjd av 2,5 m. För att vrida ratten helt moturs är det minsta intervallet (ca 1 m radier), helt medurs är det maximala (ca 8 m radier).

OBS: Ovanstående detekteringsräckvidd uppnås i fallet med en person som är mellan 1,6 m~1,7 m lång med mittenfiguren och rör sig med en hastighet av 1,0 ~ 1,5 m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras ändras även detektionsområdet.
I olika fall har ljusens känslighet viss avvikelse.

Observera: när du använder den här produkten, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta detektionen av fel rörelse av blåsande löv och gardiner, små djur eller inblandning av kraft elnät och elutrustning. Allt ovanstående leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Mikrovågsugn kan reflekteras av metallen och detektionsområdet kommer att multipliceras, känsligheten ökas. För de som är installerade inuti stålkonstruktionsbyggnaderna är det bättre att sänka känsligheten till lämpligt. Produkter bör installeras mer än 4 meter från varandra, annars kommer störningar mellan dem att orsaka felåtgärder.

Tidsinställning

Den kan definieras från 8 sekunder (vrid helt moturs) till 12 minuter (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsintervallet och för att utföra gångtestet.

OBS: När ljuset är automatiskt avstängt kommer det att ta 1 sekund innan sensorn är redo att detektera en annan rörelse, det vill säga endast en signal som detekteras 1 sekund senare kan ljuset tändas automatiskt.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet. Därför, när du utför installationstestet, föreslår vi att du håller rörelsen från detektionsområdet för att undvika att fördröjningstiden multipliceras.

Ljuskontrollinställning

Den kan definieras i intervallet 10-2000 LUX. Att vrida ratten helt moturs är cirka 10 lux, helt medurs är cirka 2000 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.

LUX-ratten används för att justera omgivningsbelysningen, det vill säga kunder kan definiera det lämpliga värdet för deras behov.

Installationsplats:
1、Det finns en optisk sensor inuti lampan (som fig. 3), under installationen bör den vändas till där solskenet är tillräckligt. Samtidigt bör den undvika andra ljuskällor, vilket kommer att påverka bedömningen av optisk sensor till omgivningsbelysningen.
2、För olika personer som har olika krav på installationsplats och omgivande belysning, skiljer sig LUX-värdet. Det kommer att ta tid att anpassa värdet till ditt behov.
OBS: Vrid den optiska sensorn till där solskenet är tillräckligt (som fig.4).

Obs: Justera inte de tre funktionsknapparna för mycket. Det beror på att de tre funktionsknapparna var anslutna till komponenterna direkt, det finns en liten propp i var och en av de tre komponenterna, när du justerar knapparna från början till slut kommer den överdrivna vridningen att skada proppen, och leda till 360° nonstop vända. Gränsen för justeringsintervallet är 270°, var uppmärksam på detta.

Inställningssätt två: Fjärrkontroll

PÅ: tryck PÅ, den anslutna lasten fortsätter att fungera i 6 timmar och växlar sedan automatiskt till AUTO-läge.
AV: tryck på AV, den anslutna lasten är avstängd i 6 timmar och växlar sedan automatiskt till AUTO-läge.
AUTO: tryck på AUTO, sensorn går in i autodetekteringsläget, det vill säga när signalen detekteras och omgivande ljusintensitet är lägre än det förinställda värdet, fungerar belastningen.

Vänlig påminnelse: det finns två sätt att definiera dess funktion och den sista definitionen kommer att vara effektiv och fortfarande giltig även om sensorn startar om.

Procedur för installation

• Steg 1 Dela upp lampan i två delar: A och B.

• Steg 2 Vrid vreden till de idealiska förhållandena
(Var vänlig definiera inställningarna enligt ovanstående FUNCTION-del.).
• Steg 3 Placera produktens bas i taket för att göra borrmärket (som bild 7)
• Steg 4 Installera produkten på den plats där du markerade (som bild 8)
Produkter bör installeras mer än 4 meter från varandra,annars kommer störningen mellan dem att orsaka felåtgärder.

• Steg 5 Slå in plastexpansionsskruven i hålet som du borrar (som bild 9)
• Steg 6 Sätt kraftledningen genom ledningshålet för att ansluta till kablarna (som bild 10)

• Steg 7 Fäst basen på produkten på den valda platsen med skruvarna (som bild 11)

• Steg 8 Vrid lampskärmen medurs in i basen. Installationen är klar. (som bild 12)

Fel och lösningen

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

●Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
●Se till att du har brutit strömmen av säkerhetsskäl.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
