Justerbar mikrovågssensorlampa

PD-LED2037-D Mikrovågssensor Lampinstruktion

Sammanfattning

Detta är en nydesignad intelligent takmonterad LED-lampa för mikrovågssensor med extra funktion för strömförsörjning i nödsituationer. Belysningen hanteras automatiskt av direkt växelström eller batteribackup, det vill säga vid strömavbrott ansvarar batteribackupen för strömförsörjningen på 3,5 watt. När ljuset är på kommer ljusflödet att vara mer än 330 lm, vilket motsvarar det för en 60 watts glödlampa (≈400 lm). Batteribackupen kan kontinuerligt leverera ström i mer än 2 timmar eller till och med mer i sensorns energisparläge. Det används i stor utsträckning i korridoren, tvättrummet, hisslobbyn etc.

Den här produkten är designad med två konfigurationer: en är sensorlampan med funktionen att leverera ström i nödsituationer och den andra är den intelligenta sensorlampan utan nödfunktion. Du kan göra ett köp enligt det praktiska behovet. Men i de flesta fall är det nödvändigt och klokt att välja den förra, eftersom det tillfälliga strömavbrottet kommer att orsaka problem eller till och med fara.

Specifikationer

Strömkälla: 100-240V/AC 50/60Hz
Klassad LED: 9W Max.(AC)
3,5 W Max. (DC)
Laddningseffekt: Max. 7W (ljus av)
3W Max. (ljus på)
Skydd: IP20, Klass 2
Material: Stomme: PC Lampskärm: Glas
HF-system: 5,8GHz
Batteri: 7,4V / 2000mAh litiumbatteri
Kontinuerlig belysningstid: ≥180min
(när batteriet strömförsörjs)
Överföringseffekt: <0,2mW
Tidsinställning: 8 sek till 30 min (justerbar)
Detektionsområde: 1-8m (radii.) (justerbar)
Ljuskontroll: 10-2000LUX (justerbar)
Detekteringsvinkel: 360°
Ljusflöde: 340lm (AC) 330lm (DC) (varm vit)
570lm (AC) 490lm (DC) (kallvit)
Installationshöjd: 2,5-3,5m (takmontering)
Arbetstemperatur: -20~+55 ℃
Antal LED: 36 st
LED-specifikationer: FM-2835WNS

Sensorinformation

Spektrogram

Fungera

Växla

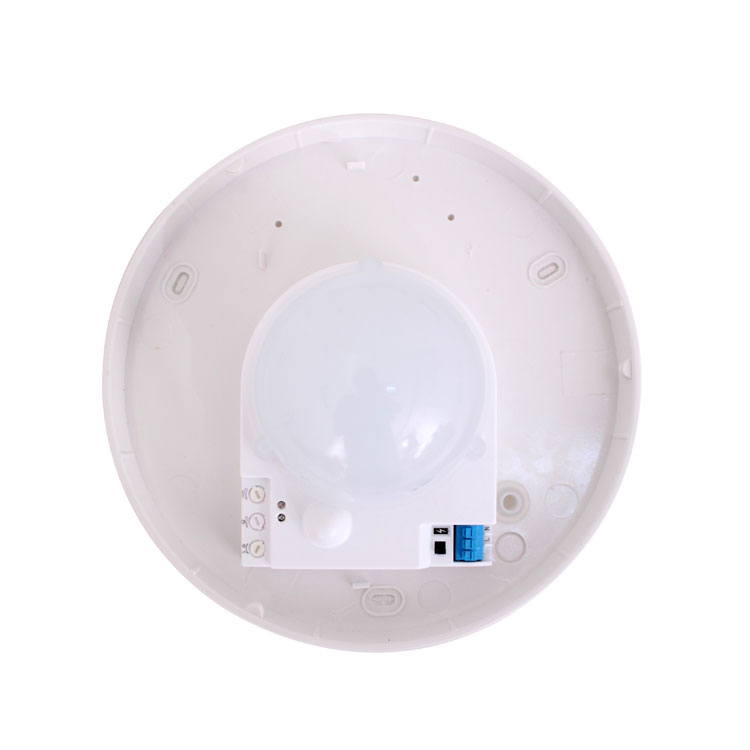

Denna omkopplare är till för att styra batterianslutningen. För att undvika strömförbrukning under transport eller lagring förinställer vi omkopplaren till OFF, det vill säga batteriet är inte anslutet. Innan installationen bör du ställa omkopplaren på ON för att se till att batteriet är väl anslutet för att få strömförsörjningen i nödsituationer. Denna LED-lampa med nödfunktion kan användas som den vanliga lampan, men vid strömavbrott stöder den belysning med batteri automatiskt.

Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detektionszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, vrid kontrollen för detektionsområde helt moturs för att välja minsta detektionsintervall (ca. 0,1 m radier) och helt medurs för att välja maximalt detekteringsområde (ca 8 m radier).

OBS: Ovanstående detekteringsräckvidd uppnås i fallet med en person som är mellan 1,6 m~1,7 m lång med mittenfiguren och rör sig med en hastighet av 1,0 ~ 1,5 m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras ändras även detektionsområdet.
I olika fall har ljusens känslighet viss avvikelse.

Detektionsavståndet kan multipliceras för reflektion av mikrovågselektromagnetiska fält av metall- eller glasmaterial. Sänk därför känsligheten för att nå lämpligt detekteringsavstånd. Vrid aldrig SENS-ratten till maxvärdet för att undvika feldetektering. Den omgivande miljön kommer också att leda till felåtgärder, t.ex. bilarna som passerar eller de vandrande föremål som orsakas av vinden. Produkter bör installeras mer än 4 meter från varandra, annars kommer störningar mellan dem att orsaka felåtgärder.

Korrekt användning av känslighetspotentiometer: som bilden visar är ratten specialiserad på att justera känsligheten. Vid användning kan användaren justera ratten till mitten. Om du känner att känsligheten är ok under den praktiska användningsprocessen behöver du naturligtvis inte justera den. Om du känner att den är låg kan du justera den högre ordentligt. På grund av vissa miljöer ledde till felaktiga åtgärder, som att bilen passerade, vind som fick föremål att flyga och så vidare (som fig.2 fig3), så vi rekommenderar att känsligheten inte hade justerats till max.

Tidsinställning

Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 8 sek (vrid helt moturs) och högst 30 min (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionszonen och för att utföra gångtestet.

OBS: Efter att lampan släckts tar det ca. 1 sek innan den kan börja upptäcka rörelse igen. Ljuset tänds bara som svar på rörelse när denna period har förflutit.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.
Varning: under installationstestet, vänligen långt borta från sensorlampan, för den tänds när du eller testpersonalen upptäcks.

Vänligen håll ett visst avstånd till sensorlampan när du testar, annars tänds sensorlampan när du upptäcks inom detektionsområdet.

Ljuskontrollinställning

Den valda ljusresponströskeln kan vara oändligt från ca. 10-2000 lux. Vrid den helt moturs för att välja skymning-till-gryning med cirka 10 lux. Vrid den helt medurs för att välja dagsljusdrift på cirka 2000 lux. Reglaget måste vridas helt medurs när du justerar detekteringszonen och utför gångtestet i dagsljus.

LUX-ratten används för att justera sensorlampan där den kan tändas av sensorn, dessutom kan vi välja lämplig plats enligt kundens behov.

Installationsplats:
På grund av att det finns en ljusgivare i sensorlampan (som fig. 5), måste ljusgivaren hållas på den plats där dagsljuset är tillräckligt, å andra sidan måste vi undvika andra ljuskällor, annars kommer ljusgivaren att gör en felaktig bedömning för miljöstråle.
På grund av olika kunders behov, som installationsplats, lux och så vidare, är positionen för potentiometervredet olika. När den används kan det krävas att du justerar många  gånger för att möta dina behov.

Ändra platsen för ljustransduceringen till den plats där dagsljuset är synligt.(som fig.6)

Obs: Justera inte de tre funktionsknapparna för mycket. Det beror på att de tre funktionsknapparna var anslutna till komponenterna direkt, det finns en liten propp i var och en av de tre komponenterna, när du justerar knapparna från början till slut kommer den överdrivna vridningen att skada proppen, och leda till 360° nonstop vända. Gränsen för justeringsintervallet är 270°, var uppmärksam på detta.

Procedur för installation

• Steg 1 Dela upp lampan i två delar: A och B.

OBS: Skorstenen är ömtålig, ta inte för mycket kraft.

• Steg 2 Vrid vreden till de idealiska förhållandena
(Var vänlig definiera inställningarna enligt ovanstående FUNCTION-del.).

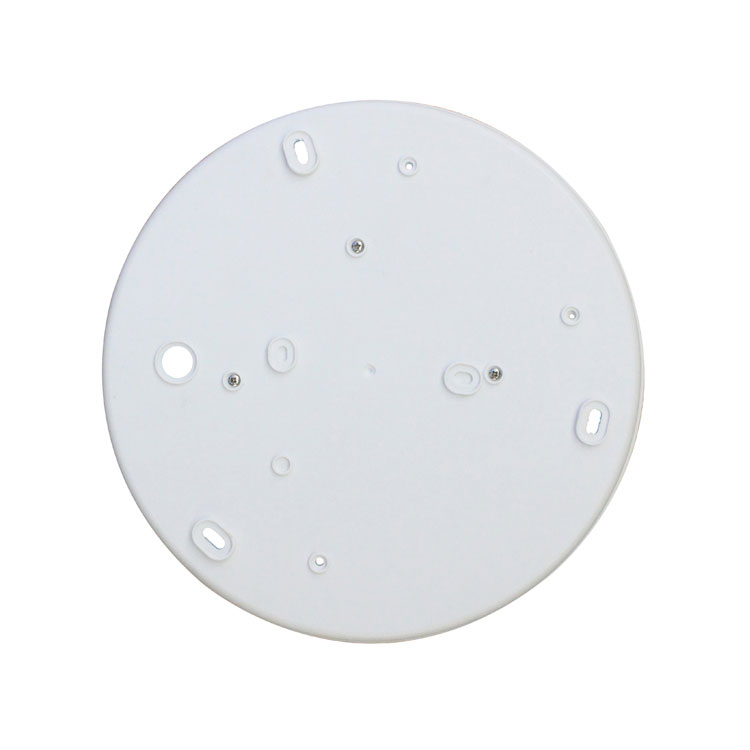

• Steg 3 Placera produktens bas i taket för att göra borrmärket (som bild 8)
• Steg 4 Installera produkten på den plats där du markerade (som bild 9)
Produkter bör installeras mer än 4 meter från varandra, annars kommer störningarna mellan dem att orsaka felåtgärder.

• Steg 5 Slå in plastexpansionsskruven i hålet som du borrar (som bild 10)
• Steg 6 Sätt kraftledningen genom ledningshålet för att ansluta till kablarna (som bild 11)

• Steg 7 Fäst basen på produkten på den valda platsen med skruvarna (som bild 12)

• Steg 8 Vrid lampskärmen medurs in i basen. Installationen är klar. (som bild 13)

Fel och lösningen

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

●Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
●Se till att du har brutit strömmen av säkerhetsskäl.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
