Automatisk mikrovågsinduktionslampa

Instruktion för mikrovågssensorlampa PD-LED2036GS

Sammanfattning

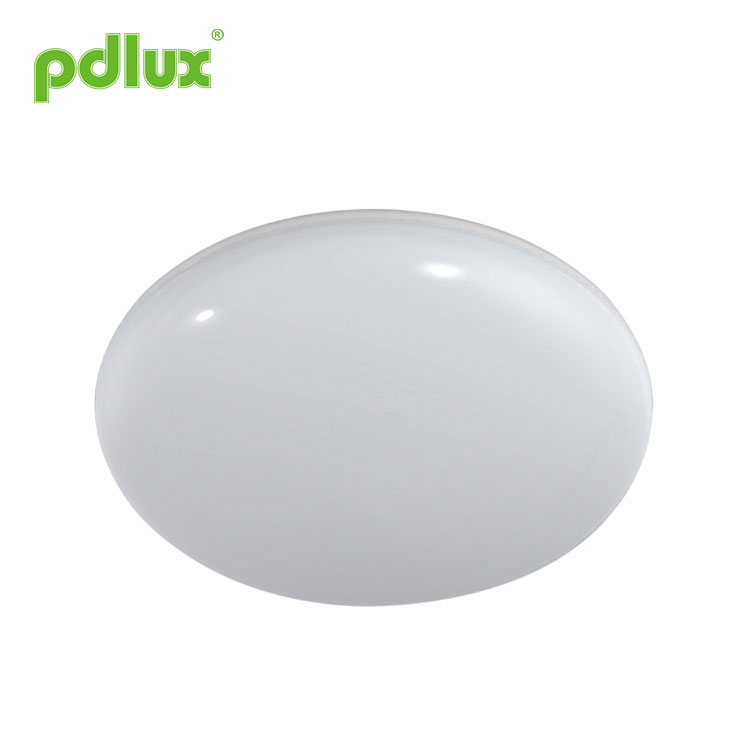

Detta är en sorts helt nydesignad, intelligent takmonterad mikrovågssensor LED-lampa. När ljuset är på kommer ljusflödet att vara mer än 1 100 lm, vilket motsvarar dubbelt så mycket som en 60 watts glödlampa (≈400 lm). Den används allmänt i korridoren, tvättrummet, hisslobbyn och så vidare. Den intelligenta hanteringen av förbättrar fördelarna med stabilitet och energibesparing. MCU kommer att automatiskt undersöka varje krets och hantera den detekterade informationen på ett rimligt sätt.

När ingen signal upptäcks startar systemet energisparläget och minskar uteffekten gradvis. Minsta effekt är en tiondel av maxvärdet, vilket i hög grad minskar strömförbrukningen, sänker temperaturen på värmeelementen och minskar LED-ljusförlusten till följd av den höga temperaturen. Således främjar det produktens tillförlitlighet och förlänger livslängden.

Den här produkten är designad med två konfigurationer: en är sensorlampan med funktionen att leverera ström i nödsituationer och den andra är den intelligenta sensorlampan utan nödfunktion. Du kan göra köp enligt praktiska behov. Men i de flesta fall är det nödvändigt och klokt att välja den förstnämnda, eftersom det tillfälliga strömavbrottet kommer att orsaka problem eller till och med fara.

Specifikationer

Strömkälla: 100-240V/AC 50/60Hz
Klassad LED: 18W Max.
HF-system: 5,8GHz
Effektfaktor: >0,9
Överföringseffekt: <0,3mW
Standbyeffekt: <0,9W
Ljusflöde: 1100 lm (varm vit)
1100 lm (kallvit)
Tidsinställning: 8 sek till 12 min (justerbar)
Detektionsområde: 1-8m (radii.) (justerbar)
Ljuskontroll: 10-2000LUX (justerbar)
Detekteringsvinkel: 360°
Installationshöjd: 2,5-3,5m (takmontering)
Material: Boden:PC Lampskärm:PC
Skydd: IP43, Klass 2

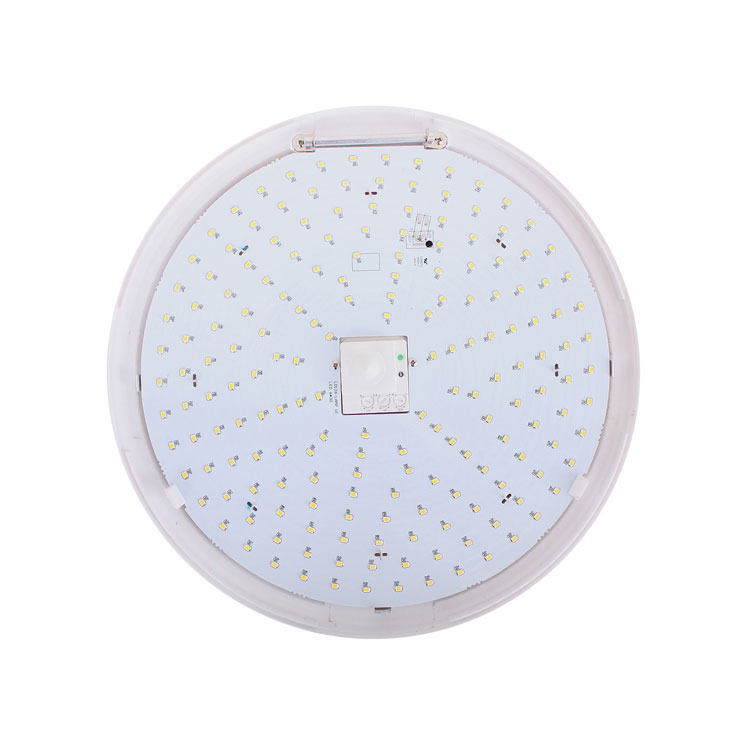

Antal LED: 180 st (T2835)
Arbetstemperatur: -10-+55 ℃

Sensorinformation

Inställningssätt :potentiometer

Det kan ta tid att justera värden innan de uppfyller ditt behov.

Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 8 sek (vrid helt moturs) och högst 12 min (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionszonen och för att utföra gångtestet.

Obs: efter att lampan släckts tar det ca. 1 sek innan den kan börja upptäcka rörelse igen. Ljuset tänds bara som svar på rörelse när denna period har förflutit.

Det är huvudsakligen för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. För bekväm installation och produktion, efter att ha kopplats på elektricitet, kommer de första tre gånger detekteringsfördröjningen att vara 3 sekunder, gå sedan till normalt läge (den specifika fördröjningstiden beroende på potentiometern). Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga alla rörelser som upptäcks innan fördröjningstiden går ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.
Varning: under installationstestet, vänligen långt borta från sensorlampan, eftersom den tänds när du eller testpersonalen upptäcks.

Vänligen håll ett visst avstånd till sensorlampan när testet, annars tänds sensorlampan när du har upptäckts inom detektionsområdet.

Ljuskontrollinställning

Den valda ljusresponströskeln kan vara oändligt från ca. 10-2000 lux. Vrid den helt moturs för att välja skymning-till-gryning med cirka 10 lux. Vrid den helt medurs för att välja dagsljusdrift på cirka 2000 lux. Reglaget måste vridas helt medurs när du justerar detekteringszonen och utför gångtestet i dagsljus.

Installationsplats:
På grund av att det finns en ljusgivare i sensorlampan måste ljusgivaren hållas på den plats där dagsljuset är tillräckligt, å andra sidan måste vi undvika andra ljuskällor, annars kommer ljusgivaren att göra en felaktig bedömning av miljön stråle.
På grund av olika kunders behov, som installationsplats, lux och så vidare, är placeringen av potentiometervredet annorlunda. När den används kan det krävas att du justerar många gånger för att möta dina behov.

Ändra platsen för ljustransduceringen till den plats där dagsljuset är synligt.

Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detektionszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, vrid detekteringsreglaget helt moturs för att välja minsta detektionsintervall (ca 1 m radier) ), och helt medurs för att välja maximalt avkänningsområde (ca 8 m radier).

Obs! Ovanstående detekteringsräckvidd uppnås i fallet med en person som är mellan 1,6 m~1,7 m lång med mittenfiguren och rör sig med en hastighet av 1,0~1,5 m/sek. om personens kroppsbyggnad, figur och hastighet ändras ändras även detekteringsavståndet.

OBSERVERA: När du använder den här produkten, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt på grund av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse av vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Detektionsavståndet kan multipliceras för reflektion av mikrovågselektromagnetiska fält med metall- eller glasmaterial. Sänk därför känsligheten för att nå rätt detekteringsavstånd.
Vrid aldrig SENS-ratten till maxvärdet för att undvika feldetektering. Även den omgivande miljön kommer att leda till felåtgärder, t.ex. bilarna som passerar eller de vandrande föremålen som orsakas av vinden. Produkter bör installeras mer än 4 meter från varandra, annars kommer störningarna mellan dem att orsaka felåtgärder.

Korrekt användning av känslighetspotentiometern: som bilden visar är ratten specialiserad på att justera känsligheten. Vid användning kan användaren justera ratten till mitten. Självklart, under den praktiska användningen, om du känner att känsligheten är okej , du behöver inte justera det. Om du känner att den är låg kan du justera den högre ordentligt. På grund av en viss miljö ledde till felaktig åtgärd, som att bilen passerade, vind som fick föremål att flyga och så vidare (som fig.4 fig5), så vi rekommenderar att känsligheten inte hade justerats till max.

Obs: justera inte de tre funktionsknapparna för mycket. Det beror på att de tre funktionsknapparna var anslutna till komponenterna direkt, det finns en liten propp i var och en av de tre komponenterna, när du justerar knapparna från början till slut kommer den överdrivna vridningen att skada proppen, och leda till 360° nonstop vända. Gränsen för justeringsintervallet är 270°, var uppmärksam på detta.

• Steg 2 Vrid vreden till de idealiska förhållandena.
(Var vänlig definiera inställningarna enligt ovanstående FUNCTION-del.).
• Steg 3 Skruva loss lampskärmen, öppna lampplattan för att exponera monteringshålen (som fig. 6)

• Steg 4 Placera produktens bas i taket för att göra borrmärket. (som fig. 7)
• Steg 5 Installera produkten på den plats där du markerade.(som fig.8)

• Steg 6 Slå in plastexpansionsskruven i hålet som du borrar (som fig. 9)
• Steg 7 Sätt kraftledningen genom ledningshålet för att ansluta till kablarna.
Lampans botten och sidan av varje har två ledningshål, välj ett av åtkomstterminalerna.(som fig.10)

• Steg 8 Fäst basen på produkten på den valda platsen med skruvarna.

• Steg 9 Täck lampplattan.
• Steg 10 Roterar, täcker skorstenen på basen.

• Använd installationsprocessen som standardinstallationstillbehör (som fig. 12)

Fel och lösningen

Obs: den här sensorns högfrekventa uteffekt är <0,3 mW – det vill säga bara en 3300 av överföringseffekten från en mobiltelefon eller effekten från en mikrovågsugn.

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

●Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
●Se till att du har brutit strömmen av säkerhetsskäl.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga mönster och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
