Instruktion för mikrovågssensorlampa PD-LED2034-D

Sammanfattning

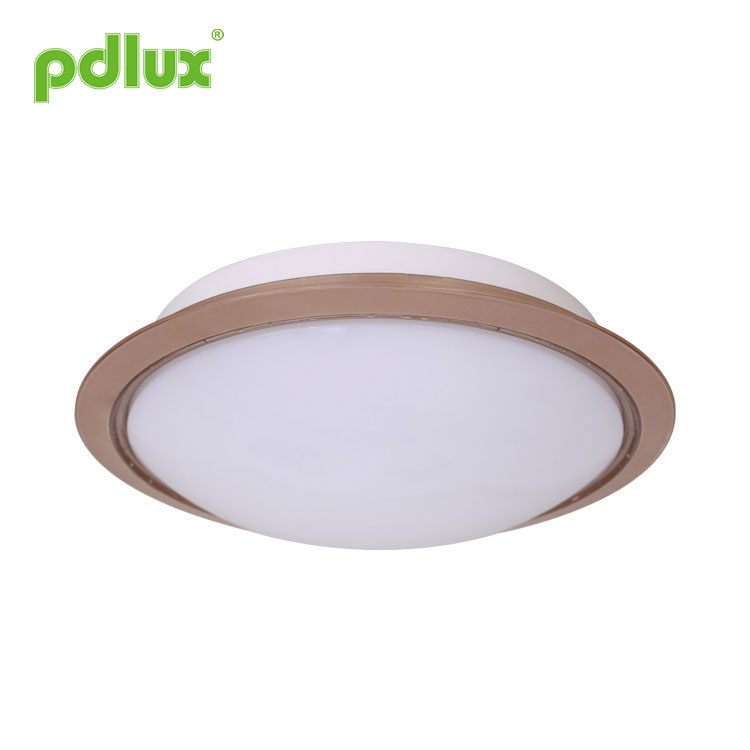

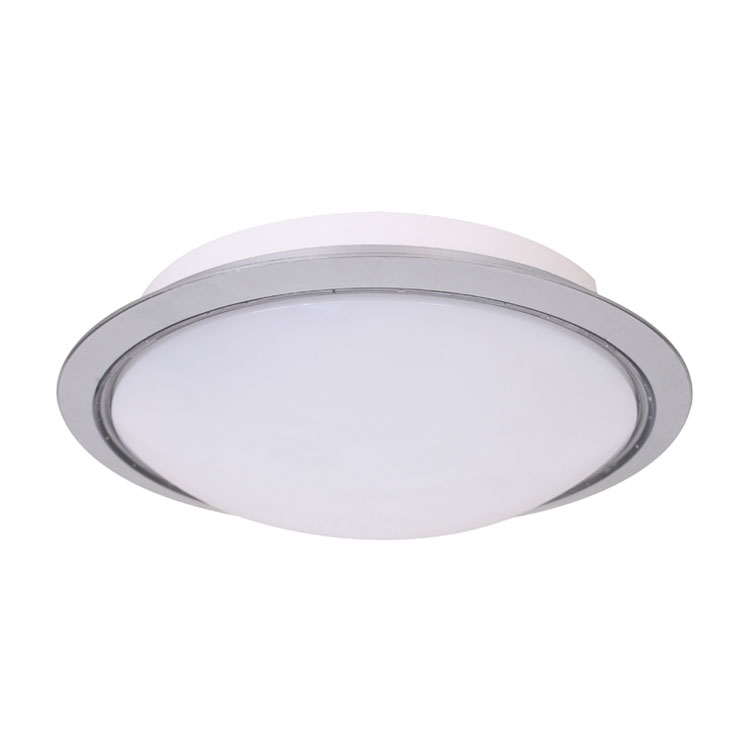

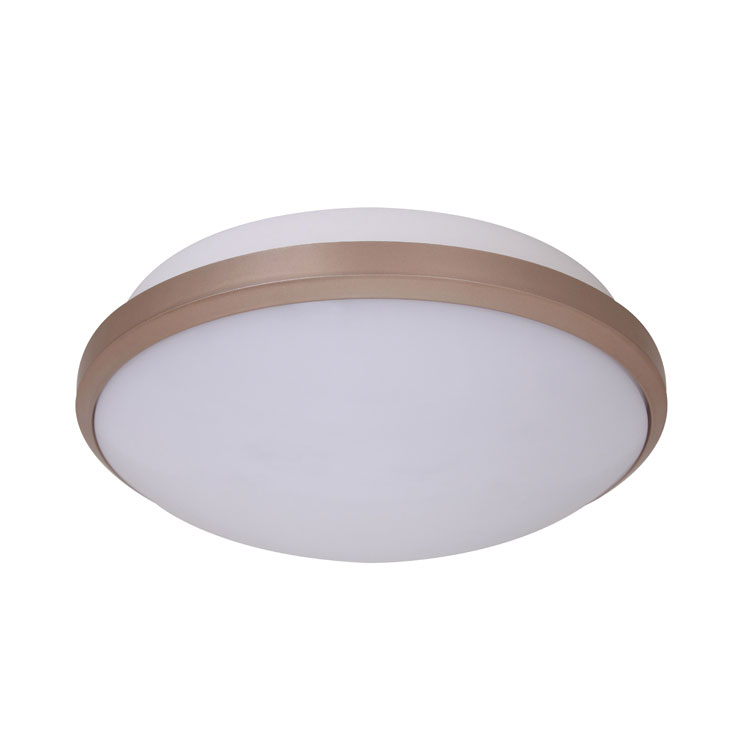

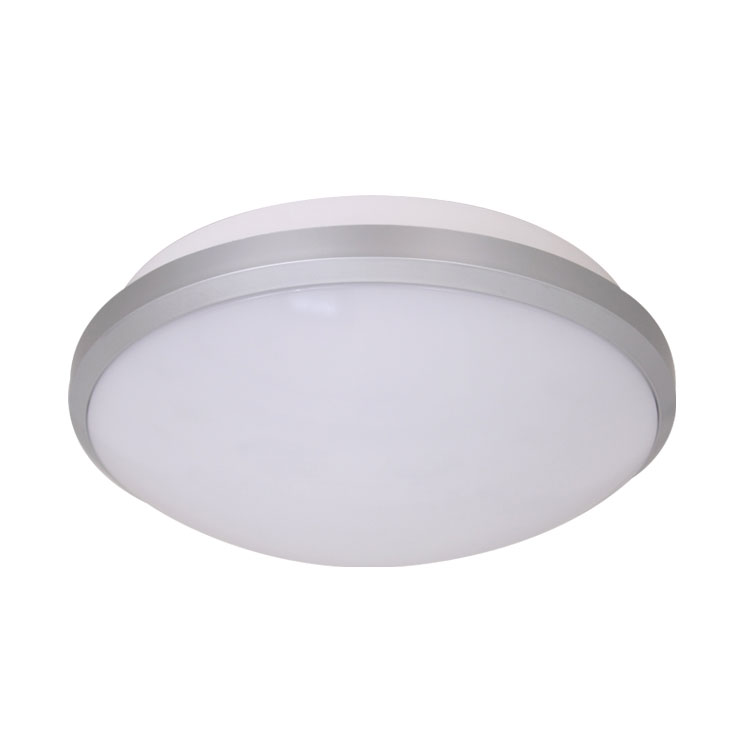

Detta är en sorts helt nydesignad, intelligent takmonterad LED-lampa för mikrovågssensor, som är fäst med funktionen för strömförsörjning i nödsituationer. Belysningen sköts av den externa strömförsörjningen eller det inbyggda batteriet. Vid växelströmsförsörjning är LED-effekten 19W, ljusflödet blir mer än 800 lm, vilket motsvarar dubbelt så mycket som en 60 watts glödlampa (≈400lm). Vid strömavbrott kommer det inbyggda batteriet automatiskt att leverera 12W ström till LED för att uppnå motsvarande belysning som 60 watts glödlampa (≈400lm). Batteriet kan leverera ström kontinuerligt i mer än 1,5 timmar och i sensorns energisparläge i 6 timmar eller mer. Det används ofta i korridoren, tvättrummet, hisslobbyn och så vidare.

Den intelligenta hanteringen av systemet ökar fördelarna med stabilitet och energibesparing. MCU:n kommer att automatiskt undersöka varje krets och hantera den upptäckta informationen på ett rimligt sätt. När ingen signal upptäcks startar systemet energisparläget och minskar uteffekten successivt. Minsta effekt är en tiondel av det maximala värdet, vilket i stor utsträckning minskar strömförbrukningen, sänker temperaturen på värmeelementen och minskar LED-ljusförlusten till följd av den höga temperaturen. Således främjar det produktens tillförlitlighet och förlänger livslängden.

Den här produkten är designad med två konfigurationer: en är sensorlampan med funktionen att leverera ström i nödsituationer och den andra är den intelligenta sensorlampan utan nödfunktion. Du kan göra inköp enligt det praktiska behovet. Men i de flesta fall är det nödvändigt och klokt att välja den förstnämnda, för det kommer ett tillfälligt strömavbrott att orsaka problem eller till och med fara.

Namn på varje del

Specifikationer

Strömkälla: 100-240V/AC 50/60Hz
Klassad LED: 19W Max.(AC)
12W Max.(DC)
Laddningseffekt: 15W Max. (ljus av)
3,6W Max. (ljus på)
Skydd: Klass 2
Material: Stomme: PC Lampskärm: PC
HF-system: 5,8GHz
Batteri: 7,4V x2 / 2000mAH litiumbatteri
Kontinuerlig belysningstid: ≥150min
(när batteriet strömförsörjs)
Arbetstemperatur: -20~+55 ℃
Överföringseffekt: <0,3mW
Tidsinställning: 8 sek till 12 min (justerbar)
Detektionsområde: 1-10m (radii.) (justerbar)
Ljuskontroll: 10-2000LUX (justerbar)
Ljusflöde: 850lm (AC) 560lm (DC) (varm färg)
660lm (AC) 420lm (DC) (kall färg)
Standbyeffekt: <0,9W
Detekteringsvinkel: 360°
Installationshöjd: 2,5-3,5m (takmontering)
Antal LED: 120st (T5050)

Spektrogram

Sensorinformation

Fungera

Växla

Denna omkopplare är till för att styra batterianslutningen. För att undvika strömförbrukning under transport eller lagring förinställer vi omkopplaren till OFF, det vill säga batteriet är inte anslutet. Innan installationen bör du ställa omkopplaren på ON för att se till att batteriet är väl anslutet för att få strömförsörjning i nödsituationer. Denna LED-lampa med nödfunktion kan användas som vanlig lampa, men vid strömavbrott stöder den belysning med batteri automatiskt.

Batteriladdningsindikator

När strömmen är ansluten, ställ omkopplaren till ON, batteriet laddas, indikatorn i rött för att indikera full laddning och i grönt full laddning. ställ omkopplaren på OFF, batteriet laddas inte och indikatorn är släckt.

Strömsparläge

När ingen signal upptäcks startar systemet energisparläget och känner automatiskt av omgivningsljuskontrollen. När ljuskontrollen är lägre än 50 lux går lampan in i standbyläget för halvljusstyrka (procentuell ljusstyrka) och släcks när omgivningsljuskontrollen är mer än 50 lux. Du kan vrida på ratten (som bilden på höger sida visas) för att justera uteffekten för att kontrollera procentuell ljusstyrka (0%~40% ljusstyrka). I standbyläge, när rörelsesignal upptäcks, kommer lampan att återställa full ljusstyrka.

Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detektionszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, vrid kontrollen för detektionsområde helt moturs för att välja minsta detektionsintervall (ca. 0,1 m radier) och helt medurs för att välja maximalt detektionsområde (ca 10 m radier).

OBS: Ovanstående detekteringsräckvidd uppnås i fallet med en person som är mellan 1,6 m~1,7 m lång med mittenfiguren och rör sig med en hastighet av 1,0 ~ 1,5 m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras ändras även detektionsområdet.
I olika fall har ljusens känslighet viss avvikelse.

Lösningar för att förhindra att kraftnätets puls stör produkterna:
På grund av skillnaden mellan regionalt störkraftnätverk är störningspulsen osäker, så användaren föreslås inte justera känsligheten till max vid användning.Förslag: Installera och justera känsligheten på lämpligt avstånd med, ställ inte in den maximala känsligheten för att förhindra feloperation.

OBSERVERA: När du använder den här produkten, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt på grund av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse av vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Detektionsavståndet kan multipliceras för reflektionen av mikrovågselektromagnetiska fält av metall- eller glasmaterial. Sänk därför känsligheten för att nå lämpligt detekteringsavstånd. Vrid aldrig SENS-ratten till maxvärdet för att undvika feldetektering. Den omgivande miljön kommer också att leda till felåtgärder, t.ex. bilarna som passerar eller de vandrande föremål som orsakas av vinden. Produkter bör installeras mer än 4 meter från varandra, annars kommer störningar mellan dem att orsaka felåtgärder.

Korrekt användning av känslighetspotentiometer: som bilden visar är ratten specialiserad på att justera känsligheten. Vid användning kan användaren justera ratten till mitten. Självklart, under den praktiska användningsprocessen, om du tycker att känsligheten är ok , du behöver inte justera det. Om du känner att den är låg kan du justera den högre ordentligt. På grund av att vissa miljöer ledde till felaktiga åtgärder, som att bilen passerade, vind som fick föremål att flyga och så vidare (som fig.3 fig4), så vi rekommenderar att känsligheten inte hade justerats till max.

Tidsinställning

Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 8 sek (vrid helt moturs) och högst 12 min (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionszonen och för att utföra gångtestet.

OBS: Efter att lampan släckts tar det ca. 1 sek innan den kan börja upptäcka rörelse igen. Ljuset tänds bara som svar på rörelse när denna period har förflutit.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.
Varning: under installationstestet, vänligen långt borta från sensorlampan, för den tänds när du eller testpersonalen upptäcks.

Vänligen håll ett visst avstånd till sensorlampan när testet, annars tänds sensorlampan när du har upptäckts inom detektionsområdet.

Ljuskontrollinställning

Den valda ljusresponströskeln kan vara oändligt från ca. 10-2000 lux. Vrid den helt moturs för att välja skymning-till-gryning med cirka 10 lux. Vrid den helt medurs för att välja dagsljusdrift på cirka 2000 lux. Reglaget måste vridas helt medurs när du justerar detekteringszonen och utför gångtestet i dagsljus.

LUX-ratten används för att justera sensorlampan där den kan tändas av sensorn, dessutom kan vi välja lämplig plats enligt kundens behov.

Installationsplats:
På grund av att det finns en ljusgivare i sensorlampan (som fig. 6) måste ljusgivaren hållas på den plats där dagsljuset är tillräckligt, å andra sidan måste vi undvika andra ljuskällor, annars kommer ljusgivaren att gör en felaktig bedömning för miljöstråle.
På grund av olika kunders behov, som installationsplats, lux och så vidare, är positionen för potentiometervredet olika. När den används kan det krävas att du justerar många  gånger för att möta dina behov.

Ändra platsen för ljustransduceringen till den plats där dagsljuset är synligt.

Obs: Justera inte de tre funktionsknapparna för mycket.

Procedur för installation

• Steg 2 Vrid vreden till de idealiska förhållandena
(Var vänlig definiera inställningarna enligt ovanstående FUNCTION-del.).
• Steg 3 Placera produktens bas i taket för att göra borrmärket.
• Steg 4 Installera produkten på den plats där du markerat.
• Steg 5 Knacka in plastexpansionsskruven i hålet som du borrar.
• Steg 6 Sätt kraftledningen genom ledningshålet för att ansluta till kablarna.
• Steg 7 Fäst basen på produkten på den valda platsen med skruvarna.
• Steg 8 Vrid lampskärmen medurs in i basen. Installationen avslutad.

Fel och lösningen

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

●Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
●Se till att du har brutit strömmen av säkerhetsskäl.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga mönster och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
