Brandlarm Multisensor rök- och värmedetektor

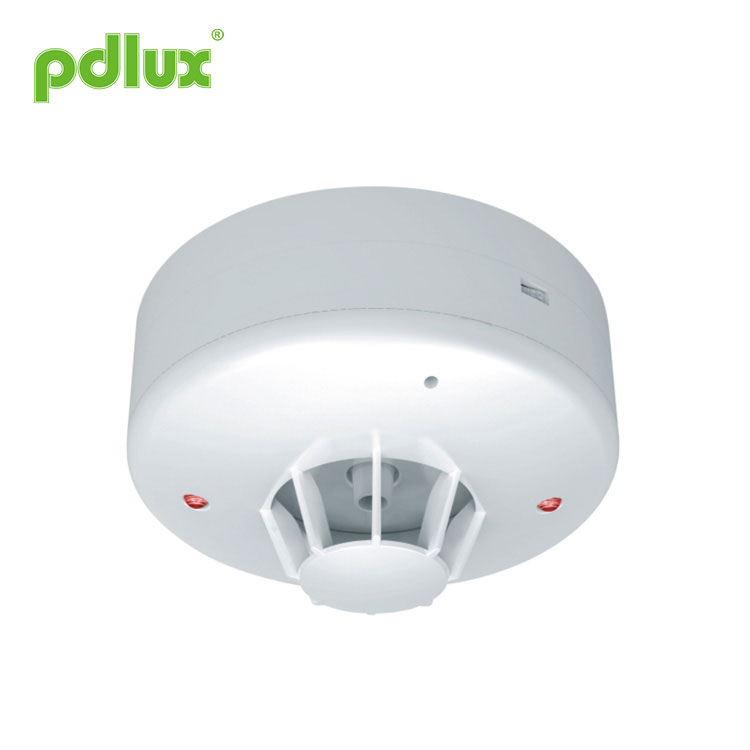

Instruktion för värmedetektor PD-929HT

Sammanfattning

Värmedetektorn är utformad för att upptäcka omgivningstemperatur. När omgivningstemperaturen når förinställt värde kommer LED-ljuset och den utsignal som omedelbart utlöser den anslutna enheten att fungera. Passar för industri- och civilbyggnader där det finns explosiv och brännbar gas.

Specifikationer

Detekteringsmetod för temperatur: fast temperatur
Strömkälla: DC9V~DC33V
Statisk ström: 20μA
Larmtemperatur: 65℃
Arbetsfuktighet: 10~90%
Montering: takmontering

Efter att ha installerat och slagit på strömmen är detektorn i driftläge. När den upptäcker att omgivningstemperaturen är högre än förinställt larmvärde, signalerar LED-lampan och detektorns utsignal omedelbart.

Egenskaper

Explosionssäker funktion, elegant skal, lätt att installera.
Anti-interferens, anti-fuktighet
Icke-föroreningar, hög säkerhet.
Detektorn har bra stabilisering, falsklarm är litet och den påverkas inte av vädrets förändringar.

Lämplig plats

I den omständigheten att det troligen är rökfri brand och det finns mängder av pulverdamm.
Under omständigheterna finns det smog och ånga.
Kök, pannhus, tespishus, elmaskinhus och torkverkstad.
Inomhusbil, rökrum mm.
Övriga hallar och allmän plats där rökdetektor inte är lämplig att installera.

Anslutningsledningsschema

① Plint 1 anslut" +"
② Plint 2 anslut "–"
③ Plint 6 och 3(4)─reläutgång.

Installation

1. Tryck på hålet för att låsa upp kroken, vrid den moturs, ta ner basen (se diagrammet ovan).
2. Anslut kabeln till basen enligt belysningen av anslutningstråden.
3. Fixera basen på den valda positionen.
4. Täck detektorkroppen till basen och vrid den medurs och dra åt (se diagrammet ovan).
