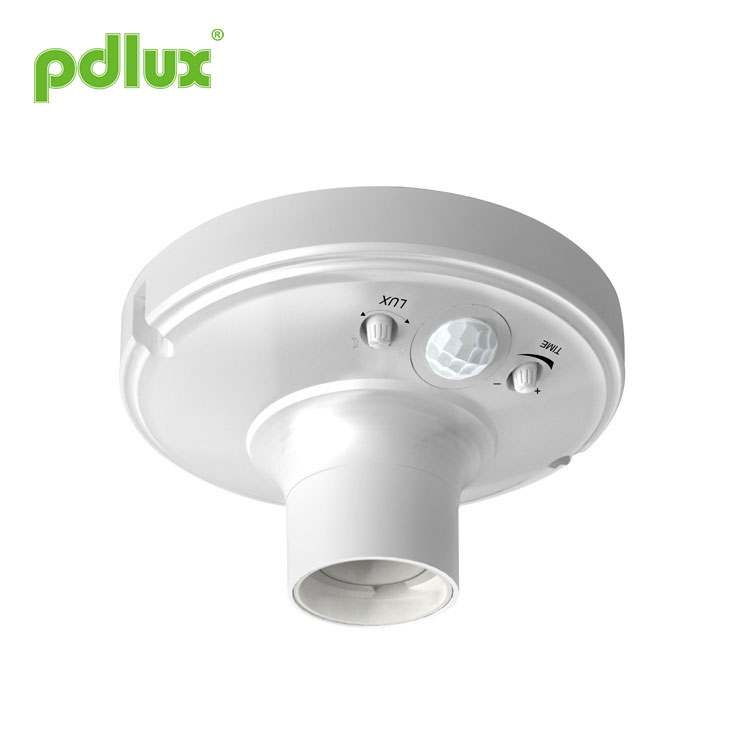

LED-infraröd taklampa

PD-PIR114 Instruktion för infraröd sensorlampa

â- Förverkliga belysningen i omgivningen automatiskt.
â- Justera detektera tidsfördröjningen diskretionärt.
â— Justera den omgivande ljusbelysningen diskretionärt
â— Olika ljuskällor av E27-typ kan installeras.
â— Finns i takfäste och väggfäste.
â— Upptäck den infraröda strålningssignalen från människokroppen.

Sammanfattning

1. LED-takinfraröd induktionslampa är en PIR-sensor och intelligent ljus, använder den infraröda energin från människan som styrsignalkälla och bestämmer ljuset som behöver arbeta eller inte, och styr ljuset till och från automatiskt.
2. När man går in i den upptäckta filen och utlöser sensorn att fungera tänds ljuset. när man lämnar den registrerade filen och inställningstiden når kommer ljuset att släckas.
3. LED-tak infraröd induktionslampa kan upptäcka belysningen i omgivande ljus automatiskt och ställa in och justera värdet efter faktiskt behov. Såsom att ljuset tänds och fungerar när den omgivande ljusbelysningen är under inställningsvärde. när det överstiger inställningsvärdet slutar lampan att fungera.
4. Lampan tänds tills tidsfördröjningen kommer när sensorn utlöses. När den konstanta signalen har upptäckts kommer tiden att läggas över och ljuset lyser konstant.
5. Standard lamphållare är E27 lamphållare kan anpassas. Nominell belastning och typ hänvisas till specifikationerna, energisparlampan rekommenderas.
6. LED-takinfraröd induktionslampa kan installeras i inomhus, korridor och offentlig byggnad.

Specifikationer för LED-infraröd taklampa

Strömkälla: 220-240VAC	Ljusstyrning: 10-2000LUX（justerbar ¼
Effektfrekvens: 50Hz	Avkänningsvinkel: 120 ° / 100 °
Nominell belastning: 40W Max. (volfram & lysrör & LED)	Installationshöjd: 2,5 ~ 3,5mïceilingï¼ 1.5 / 1,5 ~ 3m (vägg)
Tidsinställning: halvljusläge (endast för glödlampor	Arbetstemperatur: -10â „ƒï½ž40â„ ƒ
källa och LED-lampa. LED-lampan	Arbetsfuktighet: <93% RH
lampan måste med dimmerfunktion).	Detektionshastighet: 0,6 ~ 1,5 m / s
fördröjningstid: 10S～12min (justerbar)	Lamputtagstyp: E27 (Standard)
fördröjningstid: 30S～2h (justerbar)	Tillgänglig lamptyp:
normalt läge	(Innan installationen är fixerad, beroende på vilken typ av ljuskälla som helst, välj omkopplarposition.)
fördröjningstid: 10S～12min (justerbar)
Detektionsområde: 6-8m

Sensorinformation

Procedur för installation

1. Markera platsen där produkten är installerad. 4. Anslut strömkablarna.
2. Borra hålet med uppblåst skruv.5. Fäst produkten på väggen med skruv.
3. Fäst den uppblåsta skruven med hammare.

väggmontering

takmontering

â Stäng av strömmen.
â € ¢ Understativet fästs i valt läge med uppblåst skruv.
â € ¢ Anslut strömmen till sensorns anslutningskabelpelare enligt anslutningsdiagram.
â € ¢ Dra åt skruven och slå på strömmen för att testa.
â € ¢ Installation är ok.

Anslutnings-ledningsdiagram 1. Skruva loss anslutningsskruven. 2. Sätt kraftledningen genom linjehålet för att ansluta till ledningarna L; N-terminal. 3. Fäst skruven. Struktur och funktionsvisning Tidsratt:ställa in och justera tiden som lampan tänds under indikatorsignalförhållande för att släcka under inget indikatorsignalförhållande. Sensor:montera signal från människokroppen och aktivera sensorlampan. Ljusreglage:ställ in och justera belysningen för omgivande ljus, delningspunkten för belysning för omgivande ljus, både ljus och små lampor. Lampadapter:installera ljuskällan. Produkten har normalt läge och halvljusläge. I halvljusläget fungerar ljuset långsamt och med halvljus. I det normala läget tänds ljuset nästan ut, ingen halvljusfunktion. Notera:före installationen fixad, beroende på vilken typ av ljuskälla som helst, välj sedan omkopplarposition! â ‘Fördröjningstid: 10S～12min (normalt läge) â‘¡ Fördröjningstid: 30S～2h halvljust tillstånd: 10min senare (halvljusläge) â ‘¢ Fördröjningstid: 10S～12min halvt ljus tillstånd: 3min senare (halvljusläge) Notera: Through the delay knob to adjust the delay time of the concrete. Öppna knappen på “(10s-12min), det är normalt läge, ljuset tänds nästan ut, ingen halvljusfunktion. Öppna knappen på â‘¡ (30s-2h), fördröjningstiden mer än 10 minuter, när du inte har upptäckt inom 10 minuter, kommer ljuset att gå in i halvljusläge, när du har flyttat ljuset in i fullt ljusläge , har ingen detektering inom inställd tid, ljuset går i mörkt tillstånd. Öppna knappen på â ‘¢ (10s-12min), fördröjningstiden mer än 3 minuter, när du inte har upptäckt inom 3 minuter, kommer ljuset att gå in i halvljusläge när det har rörts, ljuset går in i full ljusläge, har ingen detektering inom inställd tid, ljuset går in i mörkt tillstånd. Notera: only for incandescent light source and LED bulb lamp.  LED-lampan måste vara avbländad.

Testa

1. Vrid LUX-vredet medurs till maxâ €, vrid TIME-vredet moturs till min, efter att ha slagit på strömmen cirka 30 sekunder, börjar den kontrollerade belastningen att fungera. När lampan är släckt får induktorn signal och börjar fungera, eftersom lampan lyser slutar induktorn fungera. Under inga induktorsignaler måste belastningen sluta fungera inom
2. Vrid LUX-vredet medurs tillâ €, vrid TIME-vredet medurs till max, lasten börjar fungera. Under tillståndet för ingen induktorsignal bör belastningen sluta fungera inom 12 minuter.
3. Vrid LUX-ratten medurs till☪, vrid TIME-ratten moturs till min; omgivningsljuset mer än 10lux under testet kommer indikatorlampan att sluta fungera när belastningen slutar fungera; Om du täcker detekteringsfönstret med de ogenomskinliga föremålen (handdukens el) bör lasten fungera. Under inga induktorsignaler måste belastningen sluta fungera inom 10 sekunder. (När vredet är i läge â ‘â‘ ¢, som fig.6)

Funktionsinställning Lux-ratt:när ljuset börjar tändas, ställ in belysningen i omgivande ljus genom att justera LUX-ratten till rätt plats. Tidsratt: Justera han för att ställa in tiden från till till av TIME-ratten till rätt plats.

Funktionsprincip för ljusstyrning

Funktionsprincip för tidsinställning

Var uppmärksam på installationen

Anmärkning

1. Håll sensorn vänd mot det område där människan vanligtvis rör sig.
2. Håll sensorn vänd mot omgivande ljus för att få mycket mer exakt belysningsinställning.
3. Detekteringsintervallet skiljer sig mellan takfäste och väggfäste.
4. Om detekteras signalen igen inom tidsfördröjningen kommer tidsfördröjningen att ljuga.
5. LUX-ratt: ljusförhållandena för arbetsförhållanden. När vredet växlar betyder det att det kan upptäcka hela dagen, när vredet växlar fungerar det bara under luminansen <10 LUX.
6. TIME-ratt: Det är en period som lampan tänds långsamt till ingen signal gradvis tills den är utan arbete.

Anteckningar

1. Bör installeras av elektriker eller erfaren man.
2. Bör installeras inomhus för att undvika regnvatten.
3. Undvik att installera den på oroligheterna.
4. Undvik att installera den på de lättantändliga föremålen.
5. Det borde inte vara något hinder framför detekteringsfönstret som påverkar detekteringen.
6. Det borde inte finnas något rörligt föremål framför detekteringsfönstret.
7. Undvik att installera den i närheten av luftförändringszoner som t.ex. luftkonditionering, centralvärme etc.
8. Med tanke på din säkerhet ska du inte öppna locket när du hittar drag efter installationen.

â - Vänligen bekräfta med prefessionell installation.
â— Av säkerhetsskäl ska du stänga av strömmen före installation och demontering.
â— Eventuella förluster orsakade av felaktig användning, tillverkaren åtar sig inget ansvar.

Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. Vid design har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.

Denna instruktion, utan vårt tillstånd, ska inte kopieras för andra syften.
