PD-LED2003-G Mikrovågssensor Lampinstruktion

Sammanfattning

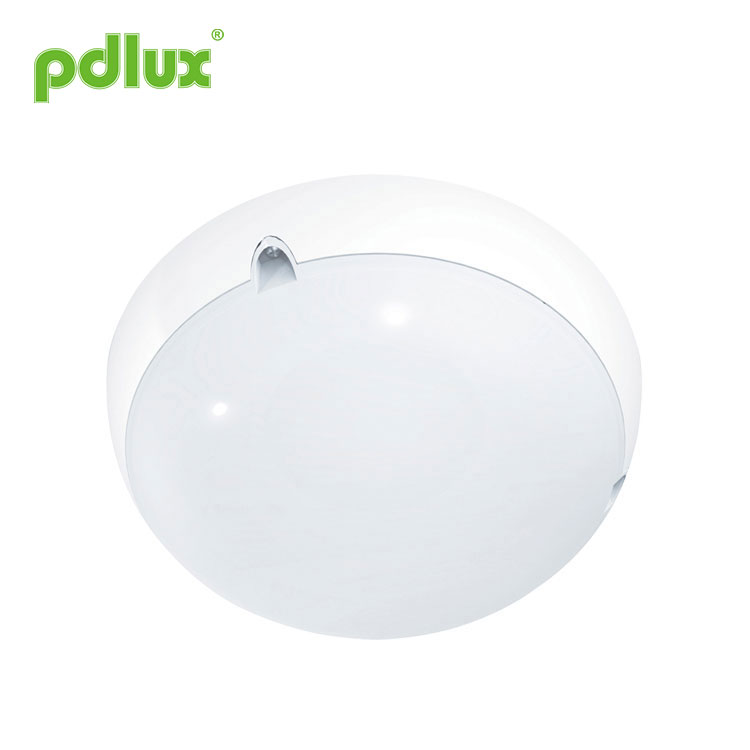

Detta är en mikrovågssensor som växlar styrda LED-lampor., mikrovågssensorn byggdes in i lampan, den har 98 st LED-lampor med hög ljusstyrka inuti, med en total effekt på 16 watt. När ljuset är på kommer ljusflödet att vara mer än 1 000 lm, vilket motsvarar dubbelt så mycket som 60 watts glödlampa (≈400 lm). Mikrovågssensorns omkopplare är en ny typ av automatisk omkopplare som kommer efter röstomkopplare och infraröd sensoromkopplare. detektionssättet har följande fördelar jämfört med andra enligt följande: 1. beröringsfri detektering, 2. Lämplig för dålig miljö, immun mot temperatur, fuktighet, buller, luft, damm, ljus...3.RF-störningsförmåga, 4. Överföringseffekt endast 0,3 mW, det kommer inte att skada människokroppen. Enkel installation + enkel kabeldragning.

Vi använder dessa känsliga avancerade sensorbrytare i ljusstyrning, vilket gör att ljuset tänds automatiskt när man kommer, automatiskt släcks när man går ut i badrummet.

Den inbyggda mikrovågssensorn kan penetrera plast, glas, trä. Så den kan installeras i glas- eller plastskallampa. Detta möjliggör användning av mikrovågssensorbrytare i olika ljusstilar för energikontroll. Nu kan vi tillhandahålla en mängd olika LED-lampor för mikrovågssensorer för att möta behoven hos olika människor med olika preferenser.

Specifikationer

Strömkälla: 100-240V/AC
Strömfrekvens: 50/60Hz
Nominell belastning: 16W Max.(230V/AC 50Hz)
HF-system: 5,8GHz CW elektrisk våg, ISM-vågband
Överföringseffekt: <0,3mW
Tidsinställning: 14 sek (S2=AV) till 12 min (S1=PÅ) (justerbar)
14 sek (S2=AV) till 30 min (S1=AV) (justerbar)
20 sek (S2=ON) till 12min (S1=ON) (justerbar)
20 sek (S2=PÅ) till 30 min (S1=AV) (justerbar)
Detektionsområde: 1-10m (radii.) (justerbar)
Ljuskontroll: <10 - >2000LUX (justerbar)
Standbyeffekt: <0,9W
Detekteringsvinkel: 360°
Ljusflöde: 1030lm
Installationshöjd: 2,5-3,5m (takmontering)
Vikt: ca 1,24 kg

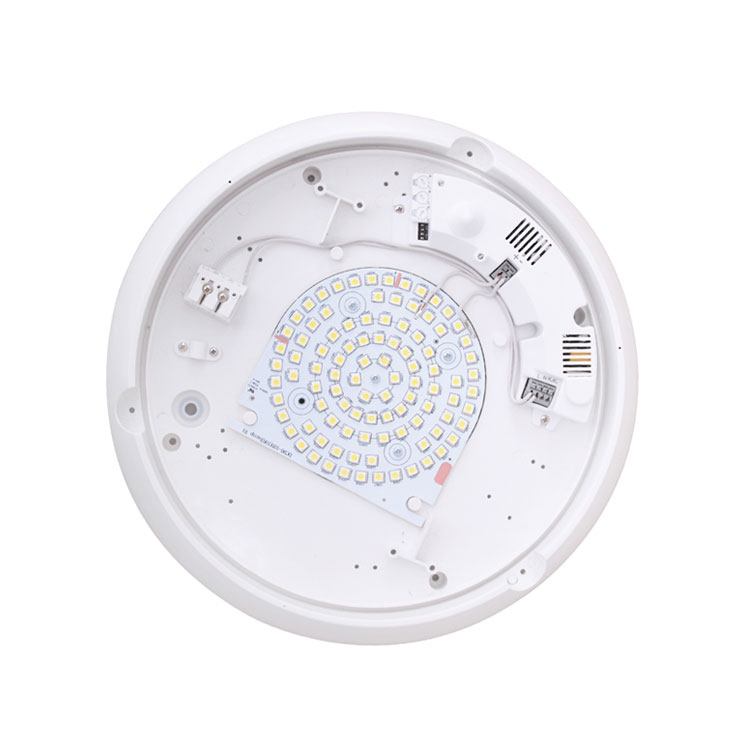

Lampdel
Antal LED: 98 st
LED-specifikationer: T5050

Sensorinformation

Spektrogram

Procedur för installation

• Steg 1 Vrid loss skruven för att ta ner lampskärmen (enligt följande: produkten ska delas i två delar som A och B)

• Steg 2 Vrid vreden till de idealiska förhållandena (som bild 2)

Kretsen har fyra bitars kodomkopplare, kan välja följande.

När den omgivande ljusstyrkan är mindre än cirka 100LUX (kall ljuskälla) utlöser enheten ljuset, om intedetektering efter den förinställda fördröjningstiden kommer ljuset att gå in i 10 % ljusstyrka och behåller denna situation tillsdet finns detektering på halva vägen, och då blir ljuset starkare.

Du kan förinställa konstant PÅ-läge (gäller endast när strömmen är på), det vill säga det är strömbrytaren som styrljuset ska vara på eller av. Om du slår på eller stänger av strömbrytaren på kort tid, kommer den att fungera som den vanliga belysningendu slår på strömbrytaren länge, ljuset kommer att lysa konstant i cirka 6 timmar och går sedan in i avkänningenFör att stänga av strömbrytaren och sedan slå på den kan du starta om läget Ständigt PÅ.

(1) Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detekteringenzon som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, vrid påräckviddskontroll helt moturs för att välja minsta räckvidd (ca 1m radier), och heltmedurs för att välja maximal räckvidd (ca 10m radier).

OBS: ovanstående detekteringsavstånd uppnås i fallet med en person som är mellan 1,6 m~1,7 m långmed mittenfigur och rör sig med en hastighet av 1,0~1,5m/sek. om personens resning, figur och rörelsehastighetändras, kommer även detekteringsavståndet att ändras.
I olika fall har ljusens känslighet viss avvikelse.

Observera: när du använder denna produkt, vänligen justera känsligheten (detektionsområdet) till ett lämpligt värdemen det maximala för att undvika den onormala reaktionen som orsakas av den lätta upptäckten av fel rörelse avblåsande löv och gardiner, små djur eller störningar av elnät och elektrisk utrustning.
Allt ovanstående kommer att leda till felreaktionen. När produkten inte fungerar normalt,försök att sänka känsligheten på lämpligt sätt och testa det sedan.

Lösningar för att förhindra att kraftnätets puls stör produkterna:
På grund av skillnaden mellan regionala störkraftnätverk är störningspulsenosäker, så användaren föreslås inte att justera den känsliga till maxium närAnvändning.Förslag: Installera och justera den känsliga på lämpligt avståndAnvänd, ställ inte in maximal känslighet för att förhindra felaktig användning.

Vänlig påminnelse: när du installerar två eller flera mikrovågsugnar tillsammans måste du hålla 4 meterfrån varandra, annars kommer interferensen mellan dem att leda till felreaktion.

(2) Tidsinställning

Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 14sek(20sek)(varvhelt moturs) och max 12 min (30 min) (vrid helt medurs). Vrid rattenomkopplare 2 till "ON", den minsta fördröjningstiden är 20 sekunder; vrid den till "2", den minsta fördröjningentiden är 14 sekunder. Vrid ratten 1 till "ON", den maximala fördröjningstiden är 12 minuter;vrid den till "1", den maximala fördröjningstiden är 30 minuter. Alla rörelser som upptäckts innan dettatid som förflutit kommer att starta om timern. Det rekommenderas att välja den kortaste tiden förjustering av detektionszonen och för att utföra gångtestet.

OBS: Efter att lampan släckts tar det ca. 1 sek innan den kan börja detektera rörelseigen. Ljuset tänds först som svar på rörelse när denna period har förflutit.

Det är främst för justering av fördröjningstiden från det ögonblick signalen detekteras och tänds automatiskttills lampan släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänkafördröjningstid för energibesparingens skull, eftersom mikrovågssensorn har funktionen av kontinuerligavkänning, det vill säga varje rörelse som upptäcks innan fördröjningstiden löper ut kommer att starta om timern ochljuset kommer bara att lysa om det finns en människa inom detektionsområdet.

(3)Ljuskontrollinställning

Den valda ljusresponströskeln kan vara oändligt från ca. <10 - >2000lux. Vänd på denhelt moturs för att välja skymning-till-gryning vid cirka 10 lux. Vrid den heltmedurs för att välja dagsljusdrift vid ca 2000lux. Vredet måste vridas heltmedurs när du justerar detekteringszonen och utför gångtestet i dagsljus.

Obs: Justera inte de tre funktionsknapparna för mycket. Det beror på att de trefunktionsknappar kopplades direkt till komponenterna, det finns en liten propp ivar och en av de tre komponenterna, när du justerar knapparna från början till slut, den överdrivnavridning kommer att skada proppen, och leda till 360°-non-stop vändning. Justera intervalletgränsen är 270°, var uppmärksam på detta.

• Steg 3 Placera produktens bas i taket för att göra borrmärket (som Fig.4)
• Steg 4 Installera produkten på den plats där du markerade (som bild 5)

• Steg 5 Slå in plastexpansionsskruven i hålet som du borrar (som bild 6)
• Steg 6 Sätt kraftledningen genom ledningshålet för att ansluta till kablarna (som bild 7)

Anslutningsledningsschema

K1 och K2 motsvarar en switch, el från L till K1, sedan utmatning från K2. Anslut till laod, den andra änden av N. Maximal belastning är 200W (220V)

• Steg 7 Fäst basen på produkten på den valda platsen med skruvarna (som bild 8)

• Steg 8 Fäst PC-lampskärmen på basen med skruvarna (som bild 9)

Fel och lösningen

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

●Bekräfta med professionell installation.
●Av säkerhetsskäl, slå av strömmen före installation och borttagning.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga mönster och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
