PDLUX rullar ut uppgraderade PD-V9H/PD-V9P/PD-V9S X-Band Doppler-avkänningsmoduler, anpassad stiftfri version tillval
Ningbo PDLUX Electronic Technology lanserar officiellt förfinade PD-V9 X-band Doppler-radarsensorer inklusive PD-V9H, PD-V9P och PD-V9S. Serien har olika stiftlayouter och två vanliga frekvensalternativ tillsammans med valfri stiftfri anpassning, och uppfyller olika krav på kretskortslayout från världsomspännande elektroniktillverkare.
Kärndifferentiering: Pin Layout & Frequency Selection
Alla tre modellerna har samma krets, antenn och elektrisk prestanda, med skillnader endast i stiftdelning och driftsfrekvens för att passa regionala radiostandarder:
· PD-V9H:10,587GHz±10MHz (EU-standardfrekvens), X1=3,4mm, X2=9,8mm stiftavstånd för gemensam europeisk och amerikansk PCB-design
· PD-V9P:10,525GHz±20MHz (världsomspännande universell frekvens), kompakta X1=3 mm, X2=8,9 mm stift för att spara PCB-fotavtryck
· PD-V9S:10,525GHz±20MHz, standard 3,4/9,8 mm stiftlayout för direkt drop-in-ersättning av äldre sensorer

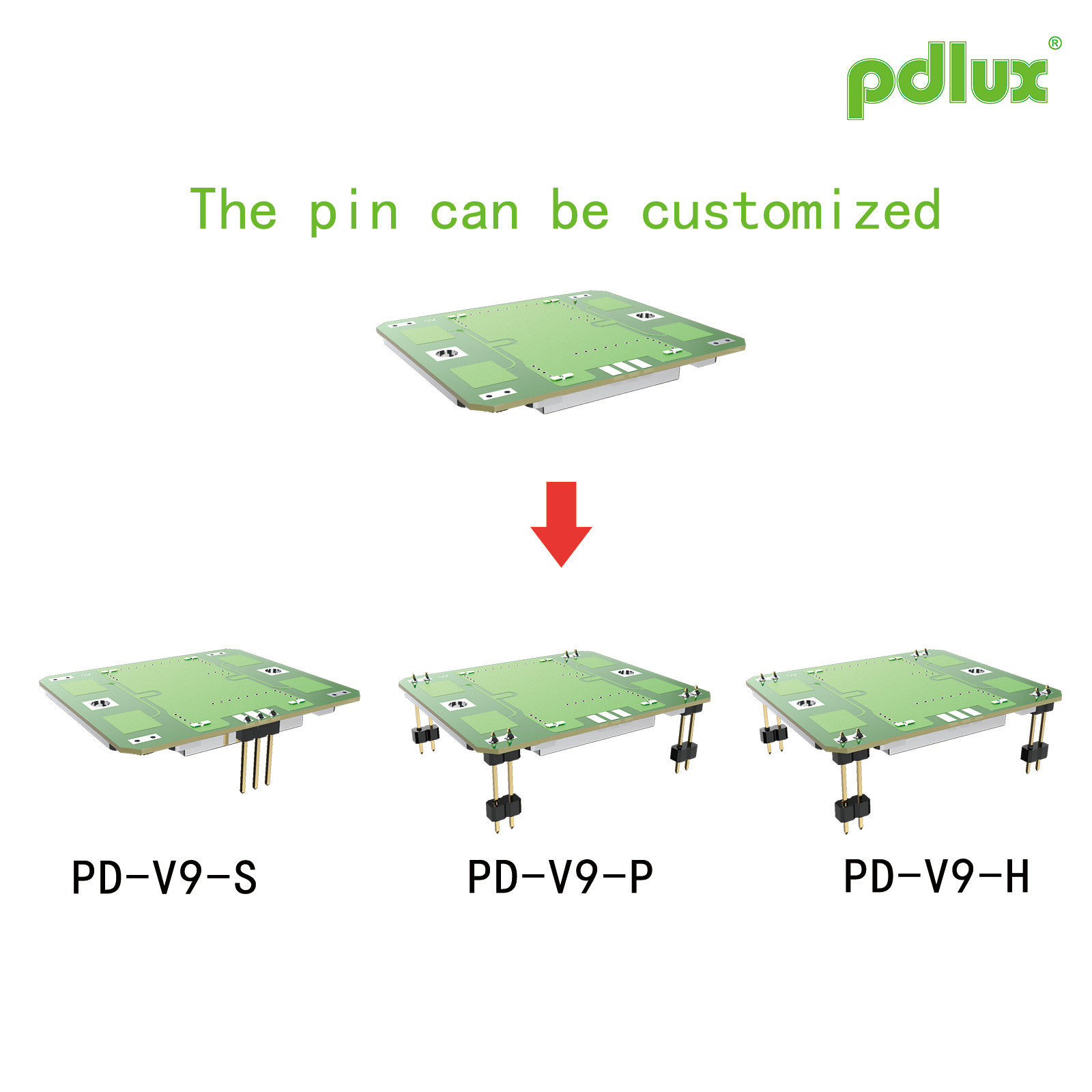

Anpassat alternativ:Stiftfria nakna moduler för SMD-montage finns tillgängliga på begäran; X3 storlek kan anpassas efter kundens specifikationer.
Enade överlägsna specifikationer för alla PD-V9-serier
Byggd med DRO dielektrisk resonatoroscillator och integrerad patchantenn, delar hela sortimentet konsekventa specifikationer:
· Matningsspänning: DC5V±0,5V, typisk ström under 32mA; PWM-strömläge stöds för ultralåg strömförbrukning
· Typisk EIRP:13dBm(20mW), mottagningskänslighet -90dBc, andra överton ≤-40dBm
· Driftstemperatur: -30℃~+55℃ regelbundet område, utökat från -40℃ upp till +80℃
· Strålvinkel: 36° E-plan, 72° H-plan; flexibel monteringsvinkel tillgänglig
· RoHS-certifierad och kompatibel med ETS 300 440 för global marknadsgodkännande
Breda tillämpningsscenarier
Idealisk för automatiska dörrar, rörelsesensorljus, säkerhetslarm, IoT-närvarosensorer och hastighetsdetekteringsutrustning. När man byter ut gamla radarmoduler behöver användarna bara justera förstärkarens förstärkning för att lösa känslighetsproblem utan MCU-kodrevision, vilket kraftigt minskar utvecklingskostnaderna.
