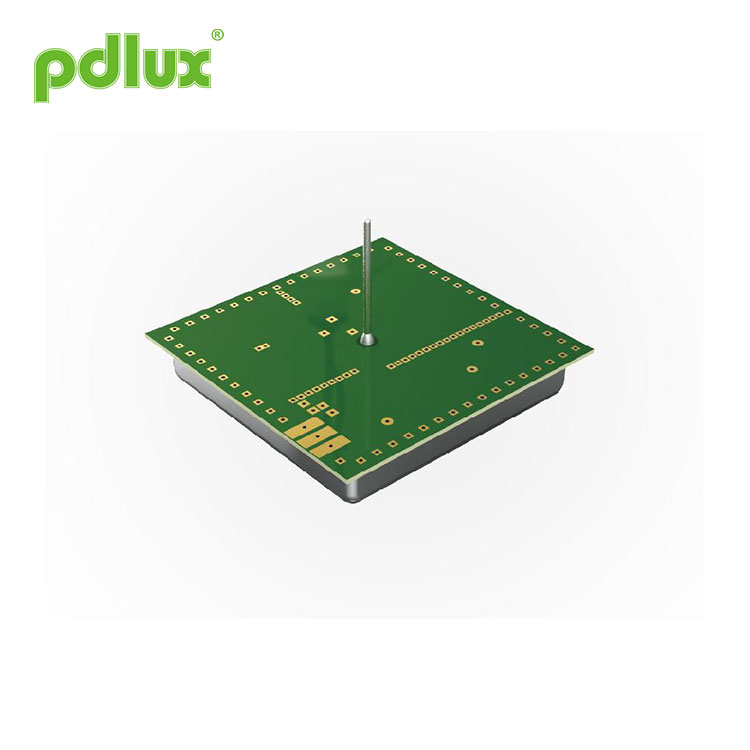

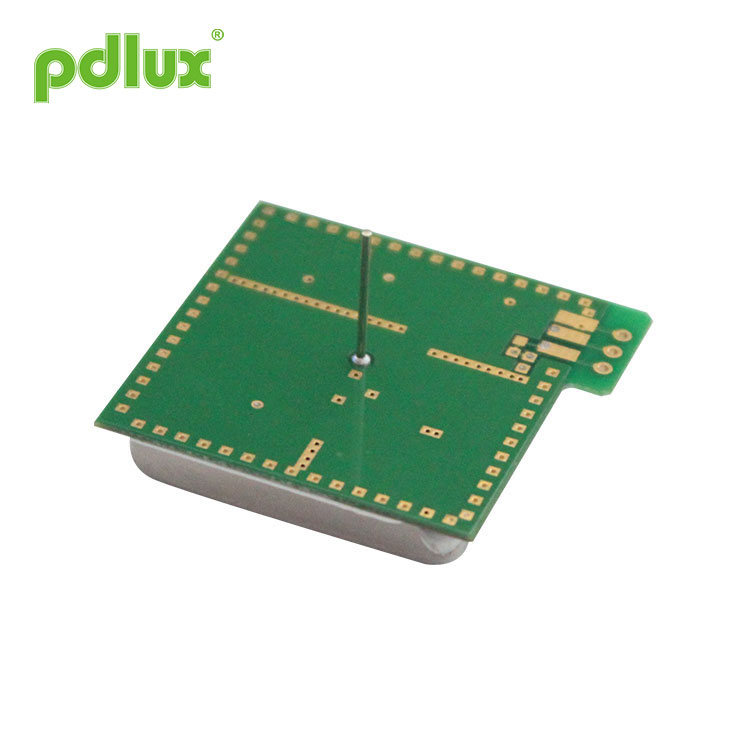

PDLUX PD-V1 Takinstallation 5,8 GHz mikrovågssensormodul
PDLUX PD-V1 Takinstallation 5.8GHz Mikrovågssensormodul är en C-Band Bi-statisk Doppler-sändtagarmodul. Den är inbyggd resonatoroscillator (CRO). Denna modul använder den inbyggda förstärkarkretsen och matar ut direkt förstärkningssignal, sparar extern förstärkarkrets, gör signalbehandling enklare och gör det lättare att ansluta till styrenheten.
Modell:PDLUX PD-V1
Skicka förfrågan
PDLUX PD-V1 Takinstallation 5,8 GHz mikrovågssensormodul is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 Takinstallation 5,8 GHz mikrovågssensormodul is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 Takinstallation 5,8 GHz mikrovågssensormodul
â— Intelligent omkopplare
â— Låg trådlös effekt |
Enligt EN 300440-V2.1.1ã € EN 62479：2010, RÖDT direktiv-2014/53 / eu Enligt FCC del 15.249 Enligt EN 62321, ROHS-direktivet-2011/65 / eu I enlighet med REACH-direktivet-1907/2006 / ec |
|
Antennstrålmönster (omni-directional)
|
Produktens storlek
|
| Parameter | Anteckningar | Min | Typ | Max | Enheter | ||||
| Frekvensinställning | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Strålad kraft (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Inställningstid |
|
5 |
|
10 | Fröken | ||||
| Mottagen signalstyrka | 2 | 150 | 200 | 300 | μVp-s | ||||
| Ljud | 3 | 100 | 150 | 200 | mVrms | ||||
| Matningsspänning |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Nuvarande förbrukning |
|
18 | 20 | 25 | mA | ||||
| Upprepningsfrekvens för puls | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Pulsbredd | 4 | 15 | 50 | 70 | μSec | ||||
| Arbetstemperatur |
|
-15 | 22 | 75 | ℃ | ||||
| Vikt |
|
6.0 | 6.5 | 7.0 | g | ||||
Anmärkning 1: De utstrålade utsläppen är utformade för att uppfylla FCC: s regler.
Note2:The Mottagen signalstyrka(RSS) is measured at the total 1 Ways path loss of 36dB.
Anmärkning 3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten inuti en anekoisk kammare.
Anmärkning 4: Pulsfunktion
