Fotoelektrisk brandvarnare

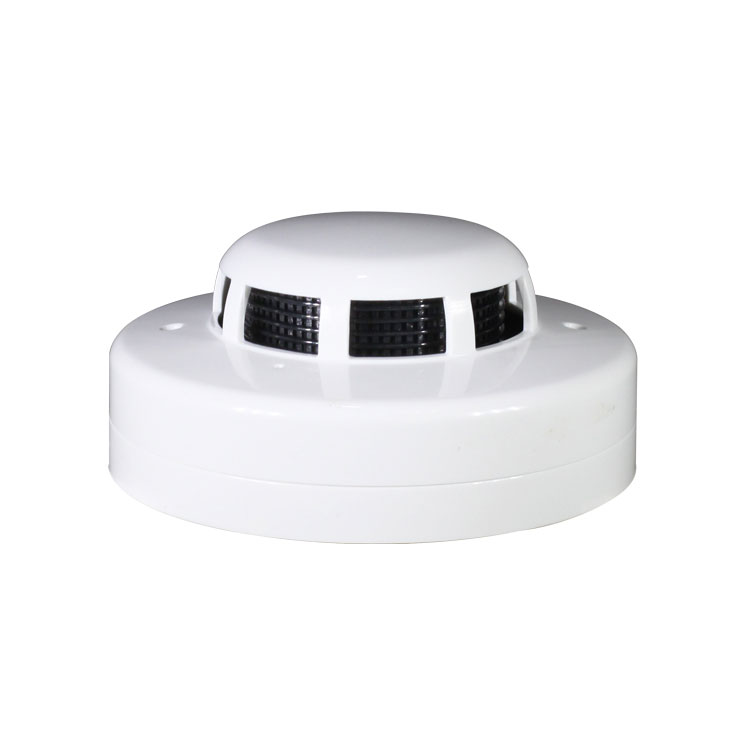

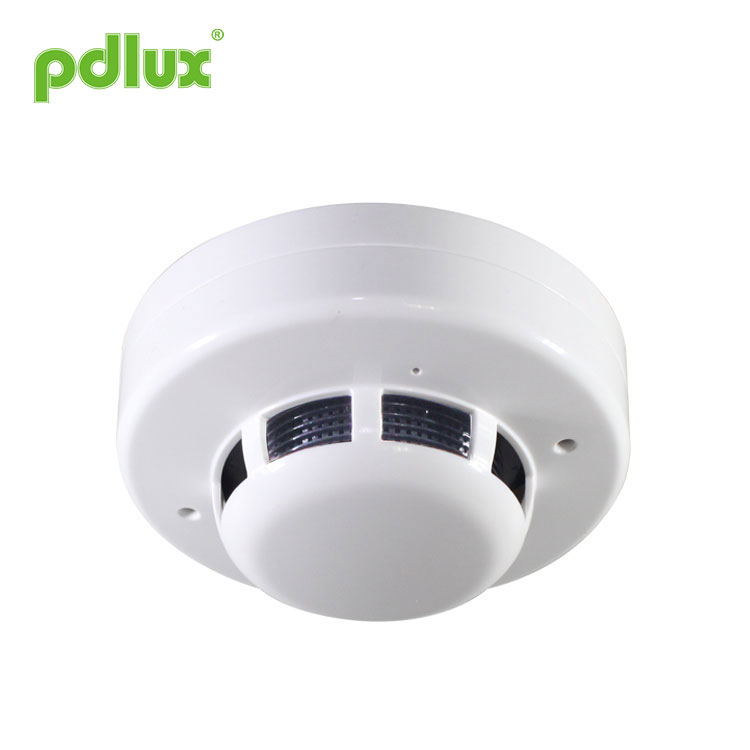

Rökdetektor PD-SO928D

Produktstorlek

Sammanfattning

Produkten är en ny typ av fotoelektrisk rökdetektor. När den upptäcker rök kommer den att mata ut en signal omedelbart och utlösa den anslutna enheten att fungera, vilket talar om för dig i förväg att brand kommer att uppstå och undvika oönskade förluster, och ger dig säkerhet och bekvämlighet.

Specifikationer

Strömkälla: DC12V~DC33V
Statisk ström: ＜60uA
Larmström: ≤30mA
Arbetstemperatur: -10°C~40°C
Arbetsfuktighet: 10%-95%RH icke-kondenserande
Dubbel indikator.

Om det är lämpligt att installera rökdetektor

1. Först måste du installera minst ett föremål i varje sovrum och rutt.
2. När en brand bryter ut är trappan viktiga för att du ska rusa ut, så du måste installera en rökdetektor ovanpå trappan.
3. Minst en rökdetektor krävs för varje utrymme på varje våning, inklusive den färdiga vinden och källaren.
4. Installera en detektor bredvid varje elektrisk anläggning.

5. Det är bättre att installera en rökdetektor i mitten av taket eftersom röken alltid sprider sig.
6. Om du av någon anledning inte kan installera den i mitten av taket måste du också installera dem minst 10 cm från väggen.
7. Om du vill montera dem på väggen, installera dem 10–30,5 cm under taket. Figur 1.
8. När din hall är mer än 9 meter lång måste du installera flera detektorer.
9. I ett rum med sluttande tak, installera ett larm som är 0,9 meter från toppen. figur 2.
10. Hur man installerar en rökdetektor i ett avtagbart hus. Mobilhuset saknar isolering, så det är bättre att installera detektorn 10-30,5 cm från taket.

Om det inte är lämpligt att installera rökdetektor

1. På eller nära den plats där de brinnande partiklarna ofta finns, till exempel: kök, garage (avgas), spis, varmvattenberedare eller nära oljepumpen.
3. På en fuktig eller fuktig plats; eller nära ett badrum med dusch.
4. På en dammig, smutsig eller fet plats.
5. I mycket ventilerade utrymmen kommer röken att blåsa bort helt från enheten.
6. I luftregistreringsområdet kommer detta att blockera avkänningskammaren.
7. Avståndet från lysröret är mindre än 305 mm. Elektriskt "brus" kan störa sensorn.
8. I utrymmet "död luft", till exempel i figur 1, mindre än 10 cm nära hörnet.
9. Rökdetektorn är lätt att upptäcka i rökrummet.

Installation

VARNING: Stäng av slingströmmen innan du installerar detektorn.
1. Stäng först av produkthöljet genom att vrida det moturs.
2. Anslut ledningarna till motsvarande positioner enligt markeringarna på produkten och anslutningsanvisningarna i instruktionerna.
3. När alla detektorer är installerade, försörj kontrollenheten med ström.
4. Testa detektorn enligt testsektionen;
5. Återställ detektorn på styrsystemet;
6. Meddela det relevanta avdelningssystemet att gå in i arbetstillståndet.

OBS: 4-trådig anslutning följer nedan

① Plint 5 anslut" +"
② Plint 2 anslut "–"
③ Plint 6 och 3(4) ansluter reläutgången.

Varning: Under installationen av produkten, var noga med att inte släppa in damm i rökdetektionsrummet.

Testa

Detektorn måste testas efter installation och underhållsrengöring.
Obs! Innan testet kommer det relevanta avdelningens rökdetektorsystem att meddelas för underhåll och slutar därför fungera. Klipp av den logiska styrningskinetiska energin för området eller systemet som kommer att upprätthållas för att undvika onödig larmkoppling. Se till att detektorn är korrekt ansluten och strömförsörj systemet. Efter strömförsörjningen, låt 80 sekundersdetektorn fungera stabilt och testa den sedan enligt följande;
1. Slå på strömmen, indikatorn ska blinka en gång var 20:e sekund.
2. Tryck in teststiftet (mindre än 1,5 mm i diameter) i hålet i cirka 2–3 sekunder, så ska indikatorn alltid vara tänd.
3. Om indikatorn inte tänds kontrollerar du om teststiftet används på rätt sätt.
4. Röktest: Ta en pyrande träpinne eller bomullskärna på sidan av detektorn och blås in röken i detektorn tills larmet hörs.
Varning: På grund av testet ovan kan detektorn endast återställas efter att strömförsörjningen tillfälligt stängts av. Om detektorn misslyckas med ovanstående test kontrollerar du att kablaget är korrekt.

Testastift (diameter mindre än 1,5 mm)

Vanligt underhåll

1. Testa minst en gång i veckan.
2. Rengör rökdetektorn minst en gång i månaden.
Använd en mjuk vakuumborste för att försiktigt dammsuga.
3. Använd aldrig vatten eller rengöringsmedel för att rengöra rökdetektorerna eftersom de kan skada utrustningen.

Vad ska man göra när en brand bryter ut

1. Ring brandstationen.
2. Få inte panik och håll dig lugn. Lämna så snabbt som möjligt genom den avancerade planens rutt, slösa inte bort mycket tid på att få saker.
3. Känn efter om dörren är varm. Om det är varmt, öppna inte dörren. Om inte, bör du också förhindra att lågan kommer in, du kan välja andra vägar för att fly.
Täck näsan och munnen med en fuktig handduk och andas inte in ångor.
5. När du har flytt samlas du på anvisad plats för att se till att personen inte skadas eller dödas.

● Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
● Se till att du har stängt av strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
