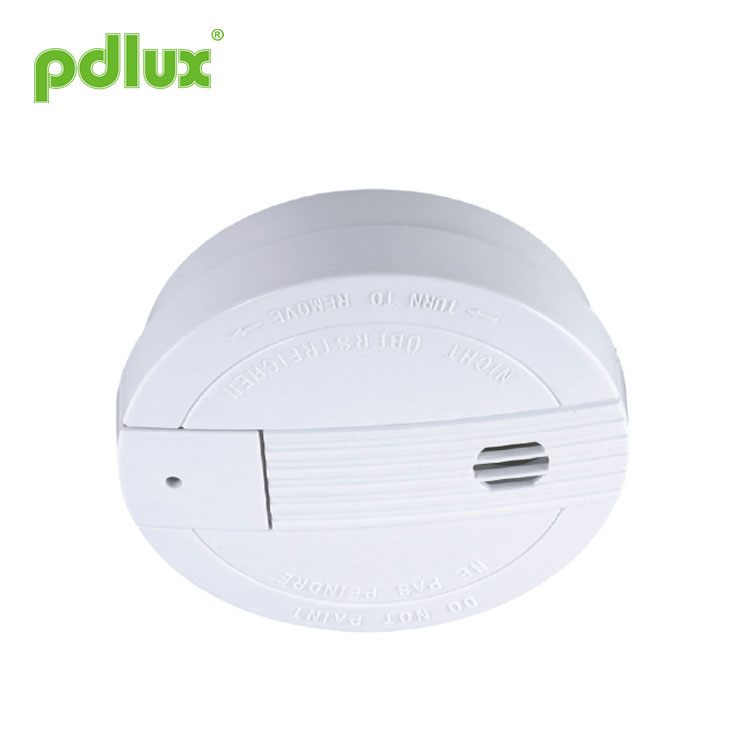

Fotoelektrisk rökdetektor

Instruktion för brandvarnare PD-SO728-V1

Den fotoelektriska rökdetektorn är utformad för att känna av rök som kommer in i detektorkammaren. Den känner inte av gas, värme eller låga. Denna rökdetektor är designad för att ge tidig varning om utvecklande bränder genom att avge larmljuden från dess inbyggda larmhorn. Det kan ge dig och din familj dyrbar tid att fly innan en brand sprider sig.

Specifikationer

Strömkälla: DC9V

Larmsonoritet:> 85 db (3m)
Statisk ström: <10uA

Lågspänningslarm:7 V±0,5V
Larmström: <10mA

Arbetstemperatur: -10°C~50°C

Var man installerar brandvarnare
1. Installera en rökdetektor i korridoren utanför varje separat sovrumsområde, som visas i figur 1.
2. Installera en rökdetektor på varje våning i ett flervåningshus eller lägenhet, som visas i figur 2.
3. Installera en rökdetektor i varje sovrum.
4. Installera rökdetektorer i båda ändarna av en hall i sovrummet om hallen är mer än 12 meter lång.
5. Installera en rökdetektor i varje rum där man sover med dörren helt eller delvis stängd, eftersom rök kan blockeras av den stängda dörren och ett halllarm kanske inte väcker den sovande om dörren är stängd.
6. Installera källardetektorer i botten av källartrapphuset.
7. Installera andra våningens detektorer överst i trapphuset från första till andra våningen.
8. Installera ytterligare detektorer i ditt vardagsrum, matsal, familjerum, vind, verktyg och förråd.
9. Installera rökdetektorer så nära mitten av taket som möjligt. Om detta inte är praktiskt, placera detektorn i taket, inte närmare än 20 tum (50 cm) från någon vägg eller hörn, som visas i figur 3.
10.Om några av dina rum har lutande, toppar eller gaveltak, försök att montera detektorer 3 fot (0,9 meter) mätt horisontellt från takets högsta punkt som visas i figur 4.

Var man inte ska installera brandvarnare
Störningslarm sker när rökdetektorer installeras där de inte fungerar som de ska. För att undvika störande larm, installera inte rökdetektorer i följande situationer:
1. Förbränningspartiklar är biprodukter av något som brinner. I eller nära områden där förbränningspartiklar finns installerar du alltså inte rökdetektorerna för att undvika störande larm, till exempel kök med få fönster eller dålig ventilation, garage där det kan finnas fordonsavgaser, nära ugnar, varmvattenberedare och utrymme värmare.
2. Installera inte rökdetektorer mindre än 20 fot (6 meter) från platser där förbränningspartiklar normalt förekommer, som kök. Om en 20-fots distans inte är möjlig, t.ex. i en husbil, försök att installera detektorn så långt bort från förbränningspartiklarna som möjligt. För att förhindra störande larm, sörja för god ventilation på sådana platser.
3.I fuktiga eller mycket fuktiga områden, eller nära badrum med dusch. Fukt i fuktig luft kan komma in i avkänningskammaren och förvandlas sedan till droppar vid kylning, vilket kan orsaka störande larm. Installera rökdetektorer minst 3 meter (10 fot) från badrum.
4.I mycket kalla eller mycket varma områden, inklusive ouppvärmda byggnader eller utomhusrum. Om temperaturen går över eller under driftområdet för rökdetektorn kommer den inte att fungera korrekt. Temperaturintervallet för din rökdetektor är 40 °F till 100 °F (4 °C till 38 °C).
5. I mycket dammiga eller smutsiga områden kan smuts och damm byggas upp på detektorns avkänningskammare, vilket gör den alltför känslig.

Dessutom kan damm eller smuts blockera öppningar till avkänningskammaren och hindra detektorn från att känna av rök.
6. Nära friskluftsventiler eller mycket dragiga områden som luftkonditionering, värmare eller fläktar, kan friskluftsventiler och drag driva bort rök från rökdetektorer.
7. Döda luftutrymmen är ofta på toppen av ett topptak, eller i hörnen mellan tak och väggar. Död luft kan hindra rök från att nå en detektor.
8.I insektsangripna områden. Om insekter kommer in i en detektors avkänningskammare kan de orsaka ett störande larm. Om buggar är ett problem, bli av med dem innan du sätter upp en detektor.
9. Nära lysrör kan elektriskt "brus" från lysrör orsaka störande larm. Installera rökdetektorer minst 1,5 meter från sådana lampor.
VARNING: Ta aldrig ur batterierna för att stoppa ett störningslarm. Öppna ett fönster eller lufta luften runt detektorn för att bli av med röken. Larmet stängs av av sig självt när röken är borta. Om störande larm kvarstår, försök att rengöra detektorn enligt beskrivningen i denna användarmanual.
VARNING: Stå inte nära detektorn när larmet ljuder. Larmet är högt för att väcka dig i en nödsituation. För mycket exponering för hornet på nära håll kan vara skadligt för din hörsel.

Installera din rökdetektor

Rökdetektorerna ska monteras i taket. Följ dessa steg för att installera din rökdetektor:

1. På platsen där du ska installera detektorn, rita en horisontell linje sex tum lång.
2. Ta bort monteringsfästet från enheten genom att rotera det moturs.

3. Placera fästet så att de två längsta hålen är i linje med linjen. I var och en av nyckelhålsöppningarna ritar du ett märke för att hitta en monteringsplugg och skruv.
4. Ta bort fästet.
5. Använd en 3/16-tums (5 mm) borr, borrar två hål vid märkena och sätt i plastpluggar. Placera detektorn så att den inte får gipsdamm på den när du borrar hål för montering.
6. Använd de två skruvarna och plastpluggarna (alla medföljer) och fäst fästet i taket.
7. Öppna batteriluckan och installera batteriet.
8. Rikta in spåret på fästet och detektorn. Tryck på detektorn på monteringsfästet och vrid den medurs för att fästa den på plats. Dra ut detektorn för att se till att den är ordentligt fastsatt på monteringsfästet.

OBS: När detektorbatteriet först kommer i kontakt med detektorn kan larmhornet ljuda i en sekund. Detta betyder normalt och indikerar att batteriet är korrekt placerat. Stäng locket och tryck sedan på testknappen och håll den nedtryckt i cirka 5 sekunder tills signalhornet ljuder. Hornet ska ljuda ett högt, pulserande larm. Det betyder att enheten fungerar som den ska.

Röd indikator
Den röda lysdioden, som ALARM-indikator, finns med detektorn. Det kan ses genom testknappen på locket till detektorn. När den röda lysdioden blinkar en gång i 35 sekunder, indikerar det att detektorn är i normal drift. När rökdetektorn känner av rök och samtidigt avger ett ljudlarm kommer den röda lysdioden att blinka mycket ofta, en gång i 0,5 sekunder.

Testa din rökdetektor
Testa detektorn varje vecka genom att trycka bestämt på testknappen med fingret tills signalhornet ljuder. Det kan ta upp till 20 sekunder innan testmetoden låter larmtutan. Dessa är bara sätt att vara säker på att detektorn fungerar korrekt. Om detektorn inte testar ordentligt, låt den repareras eller byt ut den omedelbart.

VARNING: Använd aldrig öppen låga för att testa din detektor. Du kan sätta eld för att skada detektorn, såväl som ditt hem. Den inbyggda testomkopplaren testar noggrant alla detektorfunktioner, som krävs av Underwriters' Laboratories.

De är de enda korrekta sätten att testa enheten.

VARNING: När du inte testar enheten och larmhornet låter ett högt kontinuerligt ljud betyder det att detektorn har känt av rök eller förbränningspartiklar i luften.

Se till att larmsignalen är en varning för en möjlig allvarlig situation som kräver din omedelbara uppmärksamhet.
˙ Larmet kan orsakas av en störande situation. Matlagningsrök eller en dammig ugn, ibland kallad "vänliga bränder" kan få larmet att ljuda. Om detta händer, öppna ett fönster eller fläkta luften för att avlägsna röken eller damm. Larmet stängs av så snart luften är helt klar.
˙ Om larmhornet börjar pipa en gång i minuten betyder denna signal att detektorns batteri är svagt. Byt ut nytt batteri omedelbart. Ha färska batterier till hands för detta ändamål.

Ta hand om din rökdetektor
För att hålla din detektor i gott skick måste du testa detektorn varje vecka, enligt avsnittet "TESTA DIN
BRANDVARNARE".
˙ Byt ut detektorbatteriet en gång om året eller omedelbart när "pipsignalen" för lågt batteri hörs en gång i minuten. Det låga batteriljudet bör pågå i minst 30 dagar.
OBS: För utbyte av batteri, använd Eveready #522, #1222, #216; Duracell #MN1604; eller Gold Peak #1604P,
#1604S; eller Ultralife U9VL-J.
˙ Öppna locket och dammsug dammet från detektorns avkänningskammare minst en gång om året. Detta kan göras när du öppnar detektorn för att byta batteri. Ta bort batteriet innan rengöring. För att rengöra detektorn, använd en mjuk borste till din dammsugare. Ta försiktigt bort eventuellt damm på detektorkomponenter, särskilt på avkänningskammarens öppningar.
Byt ut batteriet efter rengöring. Testa detektorn för att säkerställa att batteriet är felaktigt. Kontrollera att det inte finns något hinder inuti testknappen. Om det finns damm i testknappen, sätt in en tandpetare från baksidan till framsidan.
˙ Rengör detektorkåpan när den blir smutsig. Öppna först locket och ta bort batteriet. Handtvätt överdrag med trasa fuktad med rent vatten. Torka den med en luddfri trasa. Få inget vatten på detektorns komponenter. Byt ut batteriet och stäng locket. Testa detektorn för att säkerställa att batteriet fungerar korrekt.


Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
