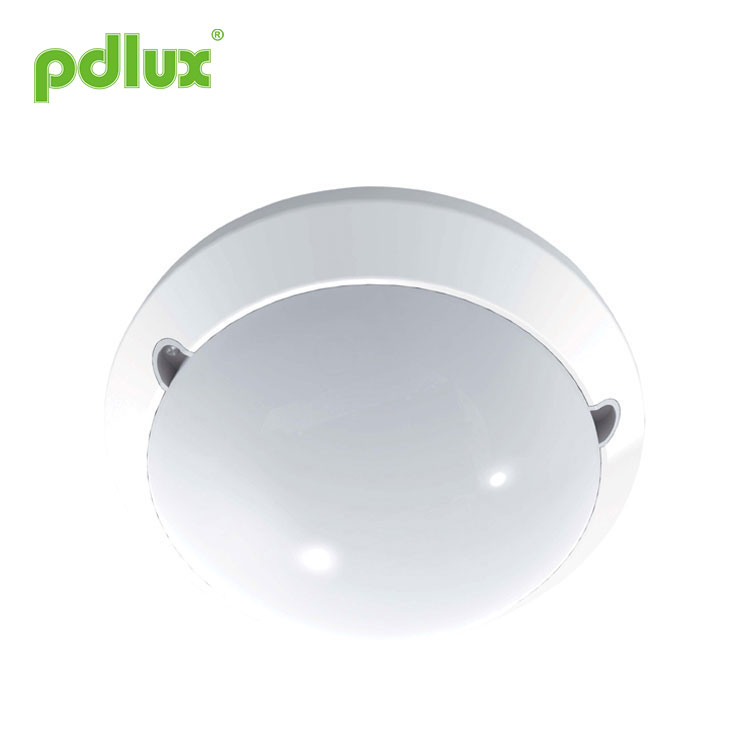

Radar Mikrovågsrörelsesensor Led takljus

Mikrovågssensorlampa PD-LED2004-G instruktion

Sammanfattning

Detta är en mikrovågssensor som växlar styrda LED-lampor., mikrovågssensorn var inbyggd i lampan, den har 98 st LED-lampor med hög ljusstyrka inuti, med en total effekt på 16 watt. När ljuset är på kommer ljusflödet att vara mer än 800 lm, vilket motsvarar dubbelt så mycket som 60 watts glödlampa (≈400 lm). Mikrovågssensoromkopplaren är en ny typ automatisk omkopplare som kommer efter röstomkopplare och infraröd sensoromkopplare. detektionssättet har följande fördelar jämfört med andra enligt följande: 1. beröringsfri detektering, 2. Lämplig för dålig miljö, immun mot temperatur, fukt, buller, luft, damm, ljus...3.RF-störningsförmåga, 4.

Överföringseffekt endast 0,2 mW, det kommer inte att skada människokroppen. Enkel installation + enkel kabeldragning.

Vi använder dessa känsliga avancerade sensoromkopplare i ljusstyrning, vilket gör att ljuset tänds automatiskt när man kommer, automatiskt släcks när man går ut. Förutom den utbredda användningen i gångtrapporna, vardagsrummet och sovrummen kan den också installeras i badrummet.

Den inbyggda mikrovågssensorn kan penetrera plast, glas, trä. Så den kan installeras i glas- eller plastskallampa. Detta möjliggör användning av mikrovågssensorbrytare i olika ljusstilar för energikontroll. Nu kan vi tillhandahålla en mängd olika LED-lampor för mikrovågssensorer för att möta behoven hos olika människor med olika preferenser.

Specifikationer

Strömkälla: 100-240V/AC
Strömfrekvens: 50/60Hz
Nominell belastning: 16W Max.(230V/AC 50Hz)
HF-system: 5,8GHz CW elektrisk våg, ISM-vågband
Överföringseffekt: <0,2mW
Tidsinställning: 14 sek (S2=AV) till 12 min (S1=PÅ) (justerbar)
14 sek (S2=AV) till 30 min (S1=AV) (justerbar)
20 sek (S2=ON) till 12min (S1=ON) (justerbar)
20 sek (S2=PÅ) till 30 min (S1=AV) (justerbar)
Detektionsområde: 1-10m (radii.) (justerbar)
Ljuskontroll: 10-2000LUX (justerbar)
Standbyeffekt: <0,9W
Detekteringsvinkel: 360°
Ljusflöde: 800lm (varm vit)
830lm (kall vit)
Installationshöjd: 2,5-3,5m (takmontering)
Vikt: ca 1,43 kg

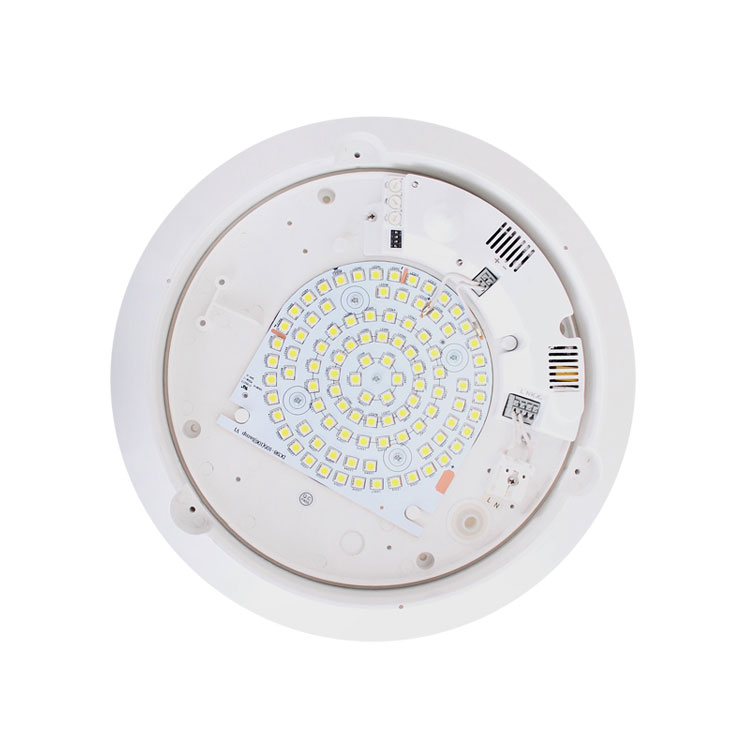

Lampdel
LED-kvantitet: 98 st
LED-specifikationer: T5050

Sensorinformation

Spektrogram

När ljuset är på kommer ljusflödet att vara mer än 800 lm, vilket motsvarar dubbelt så mycket som en 60 watts glödlampa (≈400lm).

Procedur för installation

Obs: Ta med följande verktyg

• Steg 1 Vrid loss skruven för att ta ner lampskärmen (enligt följande:  produkten ska delas i två delar som A och B)

• Steg 2 Vrid vreden till de idealiska förhållandena (som bild 2)

Kretsen har fyra bitars kodomkopplare, kan välja följande.

När den omgivande ljusstyrkan är mindre än cirka 100LUX (kall ljuskälla) utlöser enheten ljuset, om ingen upptäckt efter den förinställda fördröjningstiden kommer ljuset att gå in i 10 % ljusstyrka och behåller denna situation tills det finns detektering i halvan sätt, och då blir ljuset starkare.

Du kan förinställa konstant PÅ-läge (gäller endast när strömmen slås på), det vill säga att det är strömbrytaren som kontrollerar att lampan tänds eller släcks. Om du slår på eller stänger av strömbrytaren på kort tid kommer den att fungera som den vanliga belysningen. Om du slår på strömbrytaren under en längre tid kommer ljuset att lysa konstant i cirka 6 timmar och sedan gå in i avkänningsläge. För att stänga av strömbrytaren och sedan slå på kan du starta om läget Ständigt PÅ.

Inställning av detektionsområde (känslighet)

Räckvidd är termen som används för att beskriva radierna för den mer eller mindre cirkulära detekteringszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, vrid räckviddskontrollen helt moturs för att välja minsta räckvidd (ca 1 m radier), och helt medurs för att välja maximal räckvidd (ca 10 m radier).

OBS: Ovanstående detekteringsavstånd uppnås i fallet med en person som är mellan 1,6 m~1,7 m lång med mittenfigur och rör sig med en hastighet av 1,0 ~ 1,5 m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras kommer detektionsavståndet också ändras.

I olika fall har ljusens känslighet viss avvikelse.

När du använder den här produkten, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten gör detinte fungerar normalt orsakat av fel rörelse. Eftersom känsligheten är för hög upptäcker du enkelt fel rörelse genom vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla de som leder produkten fungerar inte normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Detektionsavståndet kan multipliceras för reflektion av mikrovågselektromagnetiska fält av metall- eller glasmaterial. Sänk därför känsligheten för att nå lämpligt detekteringsavstånd. Vrid aldrig SENS-ratten till maxvärdet för att undvika feldetektering. Även den omgivande miljön kommer att leda till felåtgärder, t.ex. bilarna som passerar eller de vandrande föremål som orsakas av vinden. Produkter bör installeras mer än 4 meter från varandra, annars kommer störningarna mellan dem att orsaka felåtgärder.

Tidsinställning

Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 14 sek (vrid helt moturs) och högst 12 min (30 min) (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionszonen och för att utföra gångtestet.

OBS: Efter att lampan släckts tar det ca. 1 sek innan den kan börja upptäcka rörelse igen. Ljuset tänds bara som svar på rörelse när denna period har förflutit.

Det är huvudsakligen för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset stängs av. Du kan definiera fördröjningstiden efter dina praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga alla rörelser som upptäcks innan fördröjningstiden går ut kommer att starta om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.

Ljuskontrollinställning

Den valda ljusresponströskeln kan vara oändligt från ca. 10-2000 lux.
Vrid den helt moturs för att välja skymning-till-gryning med cirka 10 lux.
Vrid den helt medurs för att välja dagsljusdrift på cirka 2000lux. Reglaget måste vridas helt medurs när du justerar detekteringszonen och gör gångtestet i dagsljus.

Obs: Justera inte de tre funktionsknapparna för mycket. Det beror på att de tre funktionsknapparna var anslutna till komponenterna direkt, det finns en liten propp i var och en av de tre komponenterna, när du justerar knapparna från början till slut kommer den överdrivna vridningen att skada proppen, och leda till 360° nonstop vända. Gränsen för justeringsintervallet är 270°, var uppmärksam på detta.

• Steg 3 Placera produktens bas i taket för att göra borrmärket (som Fig.4)
• Steg 4 Installera produkten på den plats där du markerade (som bild 5)

• Steg 5 Slå in plastexpansionsskruven i hålet som du borrar (som bild 6)
• Steg 6 Sätt kraftledningen genom ledningshålet för att ansluta till kablarna (som bild 7)

Anslutningsledningsschema

K1 och K2 motsvarar en switch, el från L till K1, sedan utmatning från K2. Anslut till laod, den andra änden av N. Maximal belastning är 200W (220V)

• Steg 7 Fäst basen på produkten på den valda platsen med skruvarna (som bild 8)

• Steg 8 Fäst PC-lampskärmen på basen med skruvarna (som bild 9)

Fel och lösningen

OBS: den här sensorns högfrekventa uteffekt är <0,2 mW - det vill säga bara en 5000 av sändningseffekten från en mobiltelefon eller uteffekten från en mikrovågsugn.

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

●Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
●Se till att du har brutit strömmen av säkerhetsskäl.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga mönster och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
