Radar rörlig sensorlampa

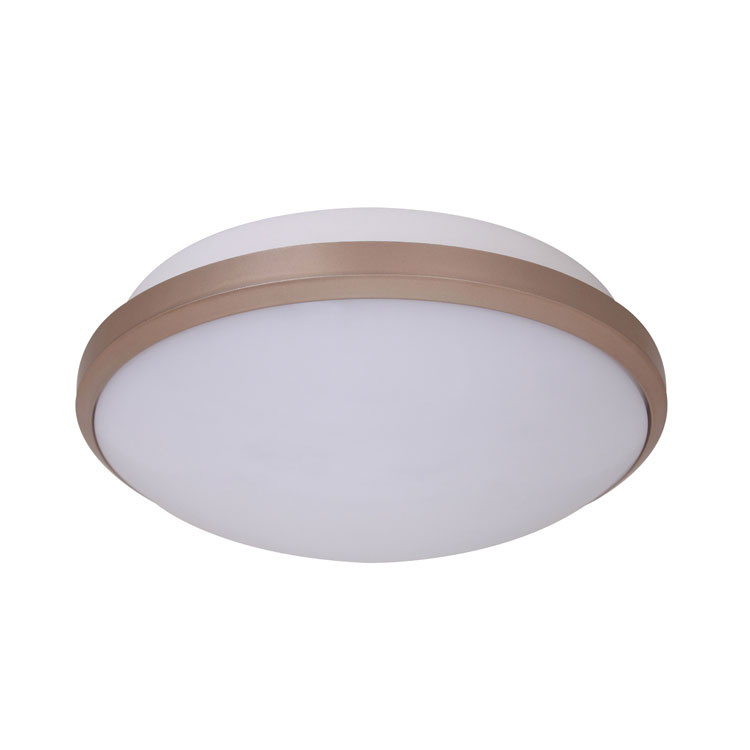

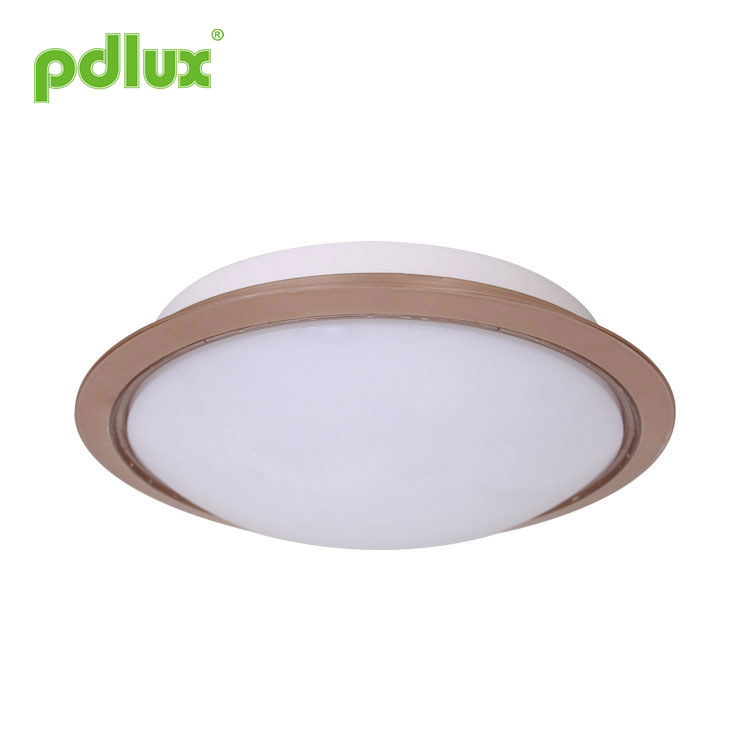

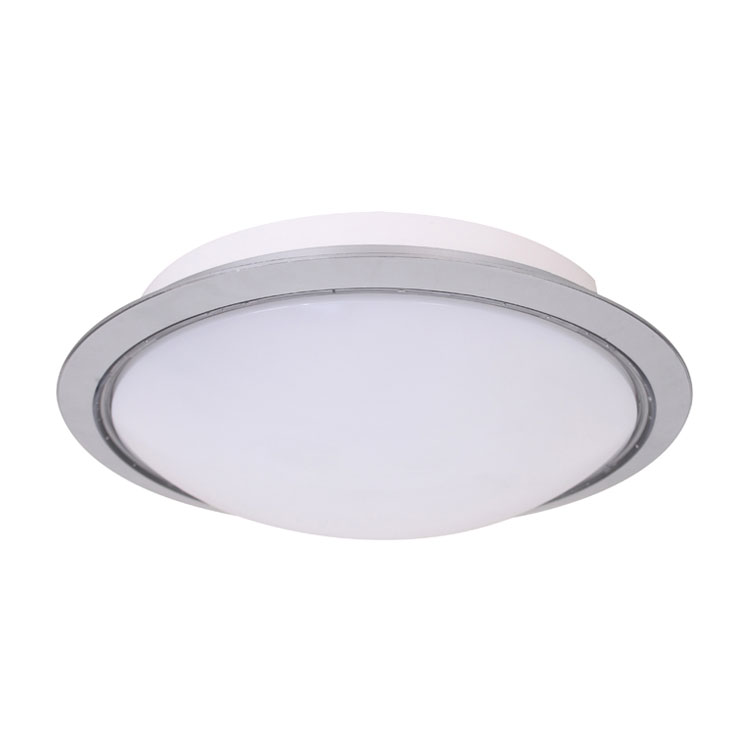

Instruktion för mikrovågssensorlampa PD-LED2034

Sammanfattning

Detta är en mikrovågssensor som växlar styrda LED-lampor, mikrovågssensorn var inbyggd i lampan, den har 120 st LED-lampor med hög ljusstyrka inuti, med en total effekt på 19 watt. När ljuset är på kommer ljusflödet att vara mer än 800 lm, vilket motsvarar dubbelt så mycket som en 60 watts glödlampa (≈400 lm). Mikrovågssensoromkopplaren är en ny typ av automatisk omkopplare som kommer efter röstomkopplare och infraröd sensoromkopplare. Detekteringssättet har följande fördelar jämfört med andra enligt följande: 1. beröringsfri detektering, 2. Lämplig för dåliga miljöer, immun mot temperatur, luftfuktighet, buller, luft, damm, ljus...3.RF-störningsförmåga, 4.
Överföringseffekt endast 0,3 mW, det kommer inte att skada människokroppen. Enkel installation + enkel kabeldragning.

Vi använder dessa känsliga avancerade sensorbrytare i ljusstyrning, vilket gör att ljuset tänds automatiskt när man kommer, automatiskt släcks när man går ut. Förutom den utbredda användningen i gångtrapporna , vardagsrum och sovrum, kan den också installeras i badrummet.

Den inbyggda mikrovågssensorn kan penetrera plast, glas, trä. Så den kan installeras i glas- eller plastskallampa. Detta möjliggör användning av mikrovågssensorbrytare i olika ljusstilar för energi
kontrollera. Nu kan vi tillhandahålla en mängd olika LED-lampor för mikrovågssensorer för att möta behoven hos olika människor med olika preferenser.

Denna lampa är designad med flera samlokaliseringar, nämligen den rena LED-lampan utan sensor; den automatiska LED-lampan med sensor; den automatiska LED-lampan med batteribackup som är nödfunktionen (PD-LED2034-D).

Namn på varje del

Specifikationer

Strömkälla: 100-240V/AC
Strömfrekvens: 50/60Hz
Nominell belastning: 19W Max.
HF-system: 5,8GHz
Tidsinställning: 8 sek till 12 min (justerbar)
Detektionsområde: 1-10m (radii.) (justerbar)
Ljuskontroll: 10-2000LUX (justerbar)
Detekteringsvinkel: 360°
Överföringseffekt: <0,3mW
Standbyeffekt: <0,9W
Ljusflöde: 850lm (varm vit)
660lm (kallvit)
Skydd: Klass 2
Material: Stomme: PC Lampskärm: PC
Arbetstemperatur: -20~+55 ℃
Installationshöjd: 2,5-3,5m (takmontering)
Antal LED: 120st (T5050)

Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detektionszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, vrid kontrollen för detektionsområde helt moturs för att välja minsta detektionsintervall (ca. 0,1 m radier) och helt medurs för att välja maximalt detektionsområde (ca 10 m radier).

OBS: Ovanstående detekteringsräckvidd uppnås i fallet med en person som är mellan 1,6 m~1,7 m lång med mittenfiguren och rör sig med en hastighet av 1,0 ~ 1,5 m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras ändras även detektionsområdet.
I olika fall har ljusens känslighet viss avvikelse.

Lösningar för att förhindra att kraftnätets puls stör produkterna:
På grund av skillnaden mellan regionalt störningsnätverk är störningspulsen osäker, så användaren föreslås inte justera känsligheten till max vid användning.Förslag: Installera och justera den känsliga på lämpligt avstånd med, ställ inte in den maximala känsligheten för att förhindra feloperation.

OBSERVERA: När du använder den här produkten, vänligen justera känsligheten till en lämplig position du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt på grund av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse av vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla dessa leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Detektionsavståndet kan multipliceras för reflektionen av mikrovågselektromagnetiska fält av metall- eller glasmaterial. Sänk därför känsligheten för att nå lämpligt detekteringsavstånd. Vrid aldrig SENS-ratten till maxvärdet för att undvika feldetektering. Den omgivande miljön kommer också att leda till felåtgärder, t.ex. bilarna som passerar eller de vandrande föremål som orsakas av vinden. Produkter bör installeras mer än 4 meter från varandra, annars kommer störningar mellan dem att orsaka felåtgärder.

Korrekt användning av känslighetspotentiometer: som bilden visar är ratten specialiserad på att justera känsligheten. Vid användning kan användaren justera ratten till mitten. Självklart, under den praktiska användningsprocessen, om du tycker att känsligheten är ok , du behöver inte justera det. Om du känner att den är låg kan du justera den högre ordentligt. På grund av vissa miljöer ledde till felaktiga åtgärder, som att bilen passerade, vind som fick föremål att flyga och så vidare (som fig.2 fig3), så vi rekommenderar att känsligheten inte hade justerats till max.

Tidsinställning

Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 8 sek (vrid helt moturs) och högst 12 min (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionszonen och för att utföra gångtestet.

OBS: Efter att lampan släckts tar det ca. 1 sek innan den kan börja upptäcka rörelse igen. Ljuset tänds bara som svar på rörelse när denna period har förflutit.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.

Varning: under installationstestet, vänligen långt borta från sensorlampan, för den tänds när du eller testpersonalen upptäcks.

Vänligen håll ett visst avstånd med sensorlampan när testet, annars tänds sensorlampan när du har upptäckts inom detektionsområdet.

Ljuskontrollinställning

Den valda ljusresponströskeln kan vara oändligt från ca. 10-2000 lux. Vrid den helt moturs för att välja skymning-till-gryning med cirka 10 lux. Vrid den helt medurs för att välja dagsljusdrift på cirka 2000 lux. Reglaget måste vridas helt medurs när du justerar detekteringszonen och utför gångtestet i dagsljus.

LUX-ratten används för att justera sensorlampan där den kan tändas av sensorn, dessutom kan vi välja lämplig plats enligt kundens behov.

Ändra platsen för ljustransduceringen till den plats där dagsljuset är synligt.

Obs: Justera inte de tre funktionsknapparna för mycket.

1. Håll den borta från barnen vid installationen.
2. Undvik att installeras där temperaturen eller luftfuktigheten är hög.
3. Stäng av strömmen före installation.

• Steg 1 Dela upp lampan i två delar: A och B.

• Steg 2 Vrid vreden till de idealiska förhållandena
(Var vänlig definiera inställningarna enligt ovanstående FUNCTION-del.).
• Steg 3 Placera produktens bas i taket för att göra borrmärket.
• Steg 4 Installera produkten på den plats där du markerat.
• Steg 5 Knacka in plastexpansionsskruven i hålet som du borrar.
• Steg 6 Sätt kraftledningen genom ledningshålet för att ansluta till kablarna.
• Steg 7 Fäst basen på produkten på den valda platsen med skruvarna.
• Steg 8 Vrid lampskärmen medurs in i basen. Installationen avslutad.

Fel och lösningen

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

●Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
●Se till att du har brutit strömmen av säkerhetsskäl.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka en del problem. När vi designade har vi uppmärksammat överflödiga mönster och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
