PD-LED2042Z Mikrovågssensorlampa Instruktion

Sammanfattning

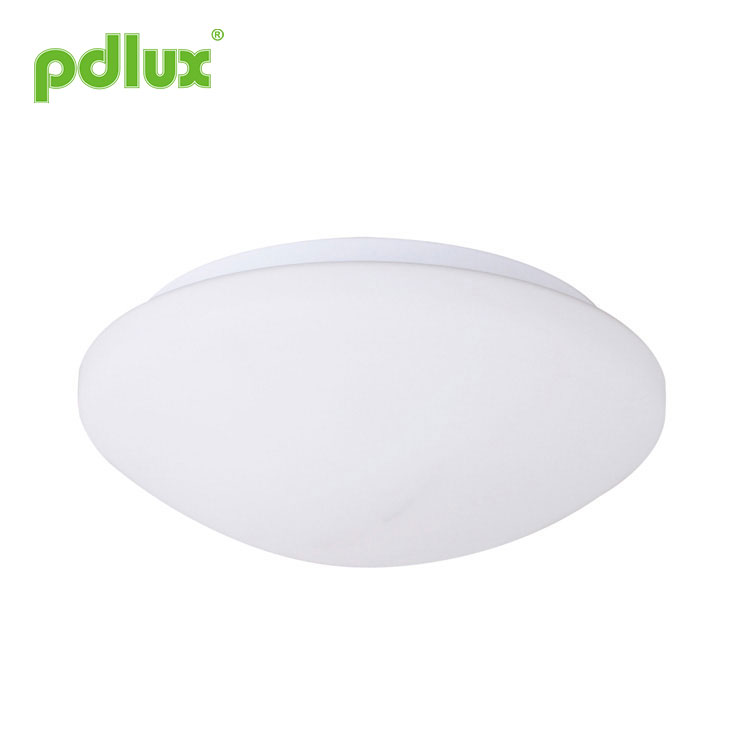

Detta är en mikrovågssensor som växlar styrda LED-lampor, mikrovågssensorn var inbyggd i ljuset, den har 72 st högljus-LED inuti, med en total effekt på 10,5-12 watt. När ljuset är på kommer ljusflödet att vara mer än 550 lm, 60 watt glödlampa (≈400 lm) och livslängden överstiger 50 000 timmar. Vi använder de här känsliga avancerade sensorbrytarna i ljusstyrning, vilket gör att ljuset tänds automatiskt när en kommer och släcks automatiskt när en slocknar. Förutom den utbredda användningen i gångtrapporna, vardagsrummet och sovrummen kan den även installeras i badrummet.

Namn på varje del

Specifikationer

Strömkälla: 100-240VAC
Strömfrekvens: 50/60Hz
Märklast: 10,5-12W Max.
HF-system: 5,8GHz CW elektrisk våg, ISM-vågband
Överföringseffekt: <0,2mW
Tidsinställning: 15sek±3sek/1min±10sek/
3min±30sek/10min±1min (justerbar)
Ljuskontroll: 10LUX-50LUX-200LUX-2000LUX
(justerbar)
Detektionsområde: 2m-6m-14m (diameter) (justerbar)
Detekteringsvinkel: 360°
Ljusflöde: 550lm
Standbyeffekt: ca 0,5W
Installationshöjd: 2,5-3,5m (takmontering)
Lampdel
Antal LED: 72 st
LED-specifikationer: 2835

Sensorinformation

Spektrogram

Fungera

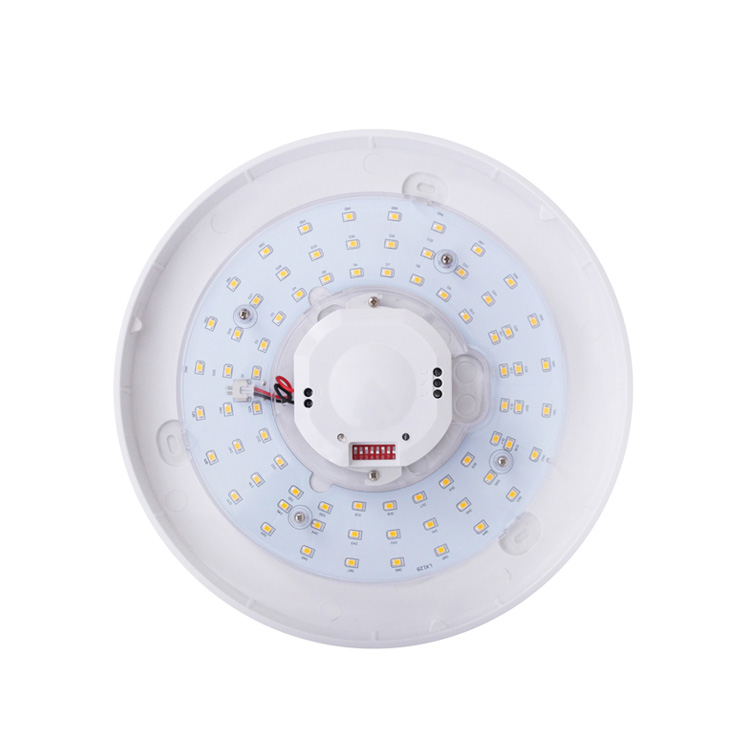

Inställningssätt ett:DIP-omkopplare

Som visas nedan, med S1,S2 för att ställa in detekteringsintervallet, S3,S4,S5 fördröjningstiden, S6,S7,S8 ljuskontrollvärdet. Det kan ta tid att justera värden innan de uppfyller ditt behov.

(1) Inställning av detektionsområde (känslighet)

Detekteringsområde är termen som används för att beskriva diametern på den ungefärliga cirkelgjutningen på marken när den är installerad på en höjd av 2,5 m. Att ställa omkopplaren på ON är "1", till OFF är "0". Läs igenom den till höger visade motsvarande tabellen för omkopplarens position till detektionsområdet.

Observera: när du använder den här produkten, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta detektionen av fel rörelse av blåsande löv och gardiner, små djur eller inblandning av kraft elnät och elutrustning. Allt ovanstående leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.
Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestet, vänligen lämna induktionsområdet och gör inte rörelser för att förhindra att sensorn arbetar kontinuerligt.

Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningar mellan dem att leda till felreaktioner.

(2) Tidsinställning

Det kan definieras från 12 sekunder till 11 minuter.
Alla rörelser som upptäcks innan den här tiden har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsintervallet och för att utföra gångtestet. Att ställa omkopplaren på PÅ är "1", till AV är "0". Läs igenom till höger visas motsvarande tabell för strömbrytarens läge till fördröjningstiden.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.

(3)Ljuskontrollinställning

Den kan definieras i intervallet 10~2000 LUX.
Att ställa omkopplaren på ON är "1", till OFF är "0".
Läs igenom den till höger visade motsvarande tabellen för omkopplarens läge till ljuskontrollvärdet.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

Procedur för installation

Fel och lösningen

Obs: den här sensorns högfrekventa uteffekt är <0,2 mW – det vill säga bara en 5000 av överföringseffekten från en mobiltelefon eller effekten från en mikrovågsugn.

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

●Bekräfta med professionell installation.
● Koppla av strömförsörjningen före installation och borttagning.
●Se till att du har brutit strömmen av säkerhetsskäl.
●Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga mönster och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
