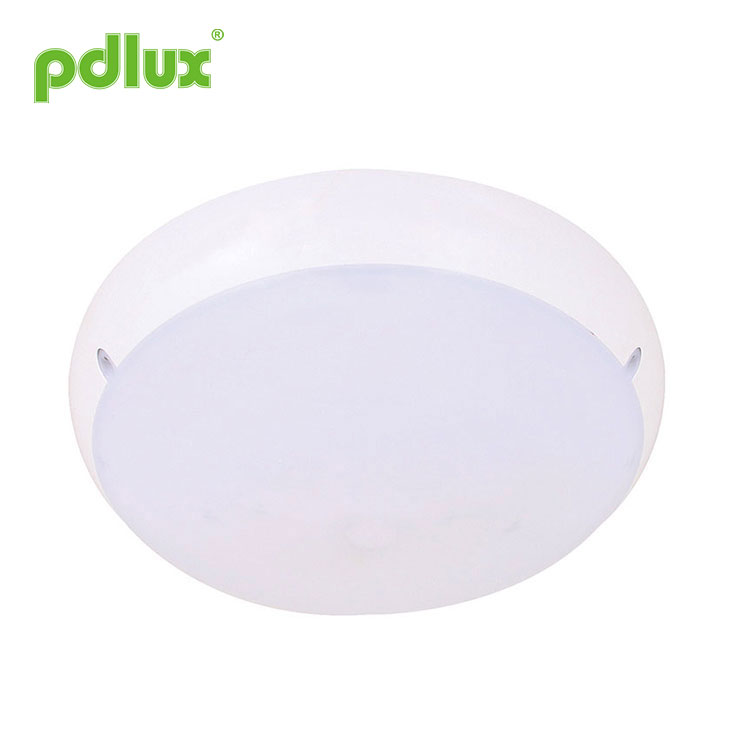

Ytmonterad rund LED-taklampa

PD-LED-205-ADC Mikrovågssensor ljusinstruktion

Sammanfattning

Detta är en nydesignad intelligent takmonterad LED-lampa för mikrovågssensor, med extra funktion för strömförsörjning i nödsituationer. Belysningen hanteras automatiskt av direkt växelström eller batteribackup, det vill säga vid strömavbrott kommer batteribackupen att ansvara för strömförsörjningen på 3,5 watt. När ljuset är på kommer ljusflödet att vara mer än 2300 lm, vilket motsvarar fyra gånger det för en 60 watts glödlampa (≈400lm). Batteribackupen kan kontinuerligt leverera ström i mer än 3 timmar eller till och med mer i sensorns energisparläge. Det används ofta i korridoren, tvättrummet, hisslobbyn etc. Den här produkten är designad med två konfigurationer: en är sensorlampan med funktionen att leverera ström i nödsituationer och den andra är den intelligenta sensorlampan utan nödfunktion. Du kan göra köp enligt praktiska behov. Men i de flesta fall är det nödvändigt och klokt att välja den förra, eftersom det tillfälliga strömavbrottet kommer att orsaka problem eller till och med fara.

Specifikationer

Strömkälla: 120-277VAC, 50/60Hz
Klassad LED: 24W Max.(AC)
3,5 W Max. (DC)
Laddningseffekt: <4W Max. (ljus av och tänd)
Slaving kapacitet: 100W Max.
Arbetstemperatur: -20-+55 ℃
HF-system: 5,8GHz
Batteri: 7,4V / 2000mAh litiumbatteri
Kontinuerlig belysningstid: ≥180min
Överföringseffekt: <0,2mW
Tidsinställning: 10 sek till 30 min (justerbar)
Detektionsområde: 2-10m (radii.) (justerbar)
Ljuskontroll: 10-2000LUX (justerbar)
Detekteringsvinkel: 360°
Effektfaktor: 0,9
Ljusflöde: 2200lm(3000K) 2300lm(4000K)
Installationshöjd: 2,5-3,5m (takmontering)
Lampdel
Antal LED: 144 st

Nödfunktion

Informationssensor

Fungera
Läget för procentuell ljusstyrka
Enligt instruktionen till höger kan du med ratten välja LUX-standarden (<100LUX eller <200LUX ) för att aktivera den procentuella ljusstyrkan. När den omgivande ljusstyrkan är mindre än cirka 100LUX eller 200LUX , om ingen signal detekteras inom den förinställda fördröjningstiden, kommer lampan att gå in i 0%-30% ljusstyrkeläge och bibehålls tills signalen detekteras. Du kan justera den procentuella ljusstyrkan med knappen, tryck en gång på knappen, den ökar med 10 % ljusstyrka när driftsindikatorn flimrar en gång. när den blir 30 % ljusstyrka, tryck en gång på knappen, den återgår till 0 % ljusstyrka. I läget för halvljusstyrka, när omgivningsljuset är upp till ljuskontrollvärdet för att avslutas, avslutas halvljusläget automatiskt.

Indikeringsfunktion
Röd indikator—— Växelströmsindikator: När den är ansluten till nätström, lyser indikatorn.
Orange indikator—— Laddningsindikator: Indikatorn lyser vid laddning och är avstängd när den är fulladdad.
Grön indikator—— Fulladdad indikator : Fullt batteri, indikatorn lyser.
Felinstruktion: Laddningsindikatorn lyser konstant ; Fulladdad indikator flimrar, det vill säga att det inte finns något batteri eller att batteriet går sönder.

Spektrogram

Inställningssätt ett:potentiometer
Det kan ta tid att justera värden innan de uppfyller ditt behov.

(1) Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detektionszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, vrid räckviddskontrollen helt moturs för att välja minsta räckvidd (ca. 2 m radii) , och helt medurs för att välja maximal räckvidd (ca 10m radier).

OBS: Ovanstående detekteringsavstånd uppnås i fallet med en person som är mellan 1,6 m~1,7 m lång med mellanfigur och rör sig med en hastighet av 1,0 ~ 1,5 m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras ändras även detekteringsavståndet.
I olika fall har ljusens känslighet viss avvikelse.

Observera: när du använder den här produkten, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta detektionen av fel rörelse av blåsande löv och gardiner, små djur eller inblandning av kraft elnät och elutrustning. Allt ovanstående leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kommer störningar mellan dem att leda till felreaktioner.

(2) Tidsinställning

Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 10 sek (vrid helt moturs) och max 30 min (vrid helt medurs).
Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionszonen och för att utföra gångtestet.

OBS: Efter att lampan släckts tar det ca. 1 sek innan den kan börja upptäcka rörelse igen. Ljuset tänds bara som svar på rörelse när denna period har förflutit.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.

(3)Ljuskontrollinställning

Den valda ljusresponströskeln kan vara oändligt från ca.10- 2000LUX. Vrid den helt moturs för att välja skymning-till-gryning vid cirka 10 lux. Vrid den helt medurs för att välja dagsljusdrift på cirka 2000lux. Reglaget måste vridas helt medurs när du justerar detekteringszonen och gör gångtestet i dagsljus.

Obs: Justera inte de tre funktionsknapparna för mycket. Det beror på att de tre funktionsknapparna var anslutna till komponenterna direkt, det finns en liten propp i var och en av de tre komponenterna, när du justerar knapparna från början till slut kommer den överdrivna vridningen att skada proppen, och leda till 360° oavbruten vändning. Justeringsområdesgränsen är 270°, var uppmärksam på detta.

1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.

Procedur för installation

Vår lampa har synkroniseringsfunktion, kan också kalla dem "mästare och tjänare" -funktion.
"Master" är med sensorns lampa "Servant" är utan sensors lampa"
När "Master"-lampan tänds, kommer "Servant" att tändas.
När "Master"-lampan släcks, kommer "Servanten" att stänga av.
Om du behöver den här funktionen är anslutningsmetoden att:
N är för herre och tjänare(N parallell), L är för herre, K är för tjänare.

Fel och lösningen

FCC-uttalande

1. Denna enhet uppfyller del 15 av FCC-reglerna. Driften omfattas av följande två villkor:
(1) Denna enhet får inte orsaka skadliga störningar.
(2) Den här enheten måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.
2. Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen.

OBS: Den här utrustningen har testats och befunnits följa gränserna för en digital enhet i klass B, i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge ett rimligt skydd mot skadliga störningar i en bostadsinstallation.

Den här utrustningen genererar användningsområden och kan utstråla radiofrekvensenergi och kan, om den inte installeras och används i enlighet med instruktionerna, orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om den här utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att slå av och på utrustningen, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder:

● Rikta om eller flytta mottagningsantennen.
● Öka avståndet mellan utrustningen och mottagaren.
● Anslut utrustningen till ett uttag på en annan krets än den som mottagaren är ansluten till.
● Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

1. När du lämnar fabriken är batteriet bortkopplat. Anslut batteriet när du använder produkten.
2.När du inte använder produkten eller sparar produkten under en längre tid, koppla ur batteriet.
3. Det är bättre att välja batteriet av samma modell att byta ut om det behövs.

● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.

Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
