Mikrovågssensorlampa PD-LED2006-ADS-N instruktion

Sammanfattning

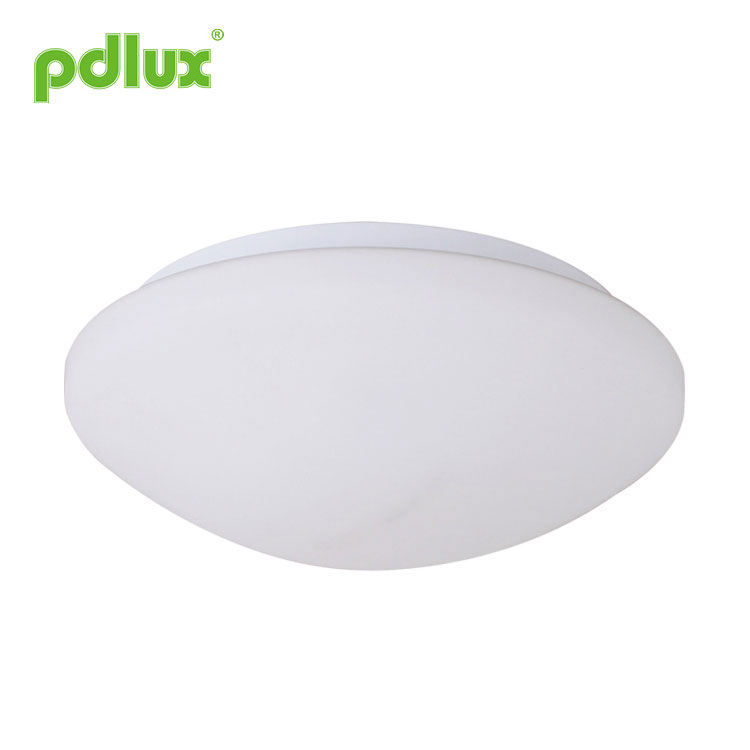

Detta är en nydesignad intelligent takmonterad LED-lampa för mikrovågssensor. Hela tiden, Hela tiden, hade den nödströmsförsörjningsfunktion för strömavbrott. Belysningen hanteras automatiskt av direkt växelström eller batteribackup, det vill säga vid strömavbrott kommer batteribackupen att ansvara för strömförsörjningen på 3,7 watt. Genom nödmodellens ljusstyrka inom batterimodulvalsomkopplaren, reservbatteri hållbar strömförsörjning 3 timmar eller mer än 6 timmar (användaren kan välja beroende på behovet 3 timmar eller 6 timmars belysningsbehov. Det används allmänt i skolan, kontoret, marknad, korridor, tvättrum, hisslobby etc.

Den här produkten är designad med två konfigurationer: en är sensorlampan med funktionen att leverera ström i nödsituationer och den andra är den intelligenta sensorlampan utan nödfunktion. Du kan göra köp enligt praktiska behov. Men i de flesta fall är det nödvändigt och klokt att välja den förra, eftersom det tillfälliga strömavbrottet kommer att orsaka problem eller till och med fara.

Specifikationer

Strömkälla: 220-240VAC
Strömfrekvens: 50Hz
HF-system: 5,8GHz
Klassad LED: 16W-18W Max.
Standbyeffekt: 0,5W Max.
Nödljuseffekt: 3,7W Max. (DC)
Laddningseffekt: 6W Max.
Standby-belysningseffekt: 1: 0 %
2: 1,5 W (10 % ljusstyrka)
3: 2W (20 % ljusstyrka)
4: 2,8 W (30 % ljusstyrka)
Batteri: 7,4V / 2000mAh litiumbatteri (18650x2PCS)
Arbetstemperatur: -20~+55 ℃
Kontinuerlig belysningstid: ≥180min (3,7W)
≥360 min (1,8W)
(när batteriet strömförsörjs)
Tidsinställning: 6 sek till 12 min (justerbar)
Detektionsområde: 1-7m (radii.) (justerbar)
(Installationshöjd: 2,5m)
Ljuskontroll: 10LUX-dagsljus (justerbar)
Detekteringsvinkel: 360°
Ljusflöde: 900lm-1000lm
Installationshöjd: 2,5-4,5m (takmontering)

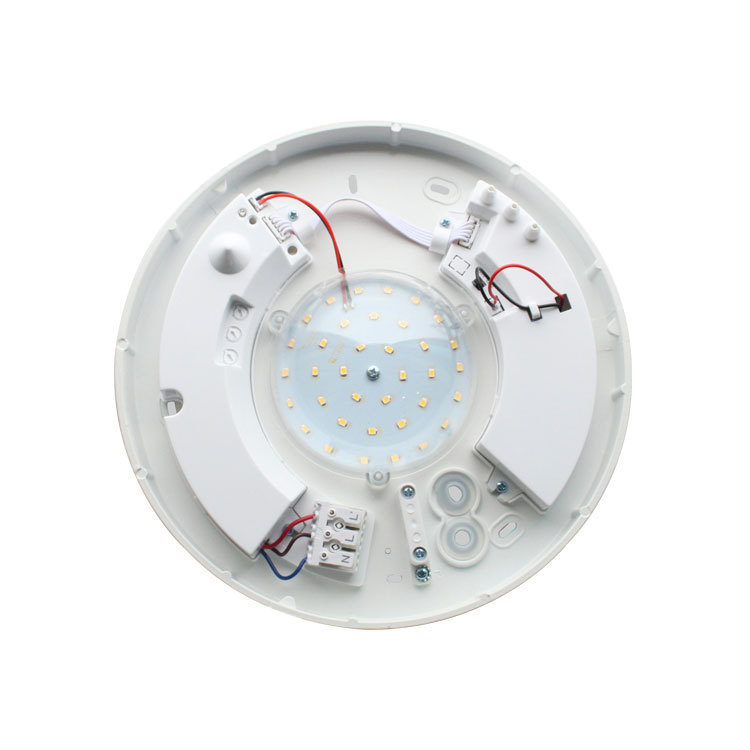

LED-mängd: 36PCS x 0,5W
LED-specifikationer: 2835

Sensorinformation

Fungera
Inställningssätt :potentiometer
Det kan ta tid att justera värden innan de uppfyller ditt behov.

(1) Inställning av detektionsområde (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detektionszonen som produceras på marken efter montering av sensorlampan på en höjd av 2,5 m, vrid räckviddskontrollen helt moturs för att välja minsta räckvidd (ca. 1 m radii) , och helt medurs för att välja maximal räckvidd (ca 7m radier).

OBS! Ovanstående detekteringsavstånd uppnås i fallet med en person som är mellan 1,6m~1,7m lång med mittenfigur och rör sig med en hastighet av 1,0~1,5m/sek. om personens kroppsbyggnad, figur och rörelsehastighet ändras, ändras även detekteringsavståndet.
I olika fall har ljusens känslighet viss avvikelse.

Observera: när du använder den här produkten, vänligen justera känsligheten (detektionsintervallet) till ett lämpligt värde men maximalt för att undvika den onormala reaktionen som orsakas av den lätta detektionen av fel rörelse av blåsande löv och gardiner, små djur eller inblandning av kraft nät och elektrisk utrustning. Allt ovanstående leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan. När produkten är installerad eller före installationen, när du testar funktionen, vänligen lämna produktens sensorområde och rör dig inte runt, för att förhindra mänsklig kroppsrörelse som orsakas av sensorns kontinuerliga drift.

Uppmärksamhet!
• Under olika omständigheter kommer detektionsavståndet att ha avvikelse; Såsom metall, kommer glasstrukturen i byggnaden av strukturen av huset med trähus att skilja sig från detektionsavståndet.
• När användaren efter installationen felsöker induktion för att justera efter behovet av detektionsavståndet. I installationsmiljön tillåter inte att ha fladdrande gardiner eller lucka, eller det kommer att orsaka falska åtgärder.
• En inbyggd ljussensor för att upptäcka dagen och natten, om det inte går att installera lampan i miljön med naturligt ljus, kommer bilden att misslyckas , ett direkt resultat av dagarna är lätta att induktionsljus leder till onödigt energislöseri . Justera inte den för höga känsligheten, varar så länge som användningen av detektionsområdet för burken, undvika har inget att göra för att upptäcka rörliga föremål orsaka falsk åtgärd.

(2) Tidsinställning

Tidsfördröjning: mini: 6 sekunder max: 12 minuter. Alla rörelser som upptäcks innan den här tiden har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionszonen och för att utföra gångtestet.

OBS: Vid felsökning, efter att lampan är induktionsljus, görs ingen rörelse i avkänningsområdet. Annars slocknar inte lampan. Endast inte induktionsområde mobil timer är rätt under villkoret fördröjningstid.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.

(3)Ljuskontrollinställning

Den valda ljusresponströskeln kan vara oändligt från ca.10LUX dagsljus. Vrid den helt moturs för att välja skymning-till-gryning vid cirka 10 lux. Vrid den helt medurs för att välja dagsljusdrift vid ungefär dagsljus. Reglaget måste vridas helt medurs när du justerar detekteringszonen och gör gångtestet i dagsljus.

När miljöbelysningen överstiger systemets inställda värde kommer induktionslampan inte att fungera. Därför kan detta värde ställas in enligt användarens personliga.

0% - 30% standby ljusstyrka läge

När omgivande ljus är mindre än 50 lux, utlöser läget, om det inte finns någon induktion, standard inom tidsfördröjningen mellan att gå in i en viss procentandel av standby-ljusstyrkan, för att bibehålla detta tillstånd tills det detekterade målet och gå in i ett tillstånd av fullt ljus , om det inte går att upptäcka ett mål inom 4 timmar och lamporna släcks.

0%-30% standby ljusstyrka knapp

Ljusstyrkan kan genom knappen för att justera 0% / 10% / 20% / 0% fyra standby ljusstyrka, standard standby ljusstyrka är 0%, i tid för första gången gå in standby 10% ljusstyrka, varje gång du trycker på standby ljusstyrkan i följd , till 30 % efter standby-ljusstyrkan enligt återställning till 0 % standby-ljusstyrka är igen, i enlighet med lagcirkeln.

Indikeringsfunktion

Röd indikator—— Växelströmsindikator: När den är ansluten till nätström lyser indikatorn.
Orange indikator—— Laddningsindikator: Indikatorn lyser vid laddning och är avstängd när den är fulladdad.
Grön indikator—— Fulladdad indikator : Fullt batteri, indikatorn lyser.
Felinstruktion: Laddningsindikatorn lyser konstant ; Fulladdad indikator flimrar, det vill säga att det inte finns något batteri eller att batteriet går sönder.

Ljusstyrka för nödlägesomkopplare: genom omkopplaren kan du välja ljusstyrkan på lampan i nödläge, hållbara reservbatterier under normal ljusstyrka 3 timmar, reservbatteriet under låg ljusstyrka, det kan vara hållbar strömförsörjning mer än 6 timmar.

Installation

1. Håll det borta från barnen.
2. Undvik hög temperatur/fuktighet och installation av rörliga föremål.
3. Försök att välja naturligt ljus för att nå positionen, gör system av den optiska sensorn för att detektera det naturliga ljuset för att säkerställa att det ljusstyrda systemet är i normala arbetsförhållanden.
4. Bekräfta avstängningen efter strömförsörjningen och installera sedan.
5. Installera testavkänningsfunktionen när känsligheten inte överförs till maximalt. Så länge omfattningen av mänskliga aktiviteter för att möta den automatiska induktionen

Fel och lösningen

1. På dagen när den är installerad, måste styrpotentiometern föras till dagposition.to intervall (till exempel nattläge eller för att justera LUX-värdet för ljusstyrning baserat på personliga vanor).
2. När lampan misslyckas, behovet av professionell inspektion.

● Bekräfta med professionell installation.
● Av säkerhetsskäl, slå av strömmen före installation och demontering.
● Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
