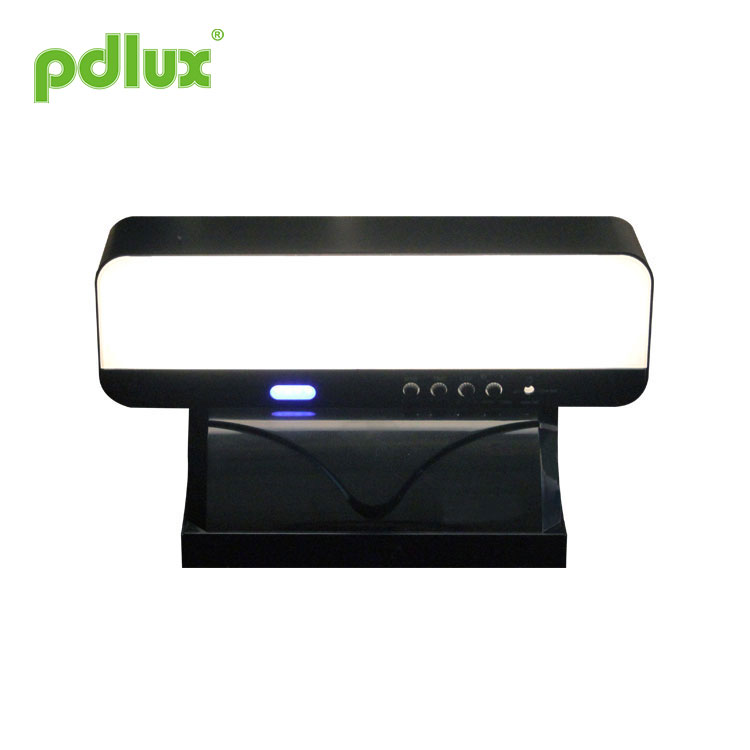

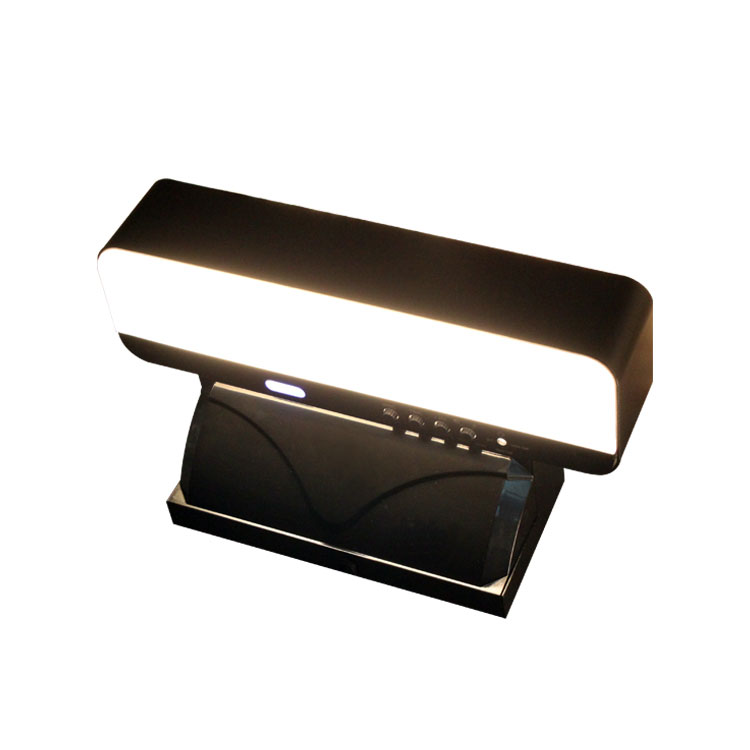

Vägglampa med HF-rörelsesensor

Mikrovågssensorlampa  PD-LED131

Produktstorlek

Sammanfattning

Detta är en ny konceptdesign av intelligent vägginstallationsserie LED-mikrovågsinduktionslampa, extra strömavbrott i standby-batteriströmförsörjningsbelysningsfunktion. Belysningsdelen hanteras automatiskt av ett dubbelt system med kommunal strömförsörjning och standby-batteriström. När strömförsörjningen till strömnätet avbryts, kommer systemets självförsörjande batteri automatiskt att överta uppföljningsströmförsörjningen och ge 5W ström till induktionslampsystemet. Strömförsörjningen till standby-batteriet kan hålla i mer än 1 timme och kan även justeras efter kundens efterfrågan. Däremot är längden på standby-batterilagringen omvänt proportionell mot ljusstyrkan. Denna produkt kan användas i stor utsträckning i korridorer, toaletter, hissingångar och andra energibesparande applikationsutrymmen.

Produkten finns i två konfigurationer: en induktionslampa med dubbla AC/DC-system för nödhantering; Den ena är en smart sensorlampa utan nödfunktioner. Kunder kan välja konfiguration efter deras behov. Det är nödvändigt att välja nödljus under de flesta omständigheter. Enstaka strömavbrott utan belysning kan orsaka mycket problem och till och med fara, så den här produkten med nödljus är ett klokt val.

Produktens skal har en aluminiumlegeringskropp, frostad bakningsprocess och andra delar använder PC-anti-ultraviolett teknisk plast, vilket avsevärt förbättrar produktens livslängd.

Specifikationer

Strömkälla: 220-240VAC, 50/60Hz
Klassad LED: 8W/16W Max.(AC) 5W Max.(DC)
Laddningseffekt: 5W Max.
HF-system: 5,8GHz
Batteri: 3,7V / 1800mAH litiumbatteri (18650)
Kontinuerlig belysningstid: ≥60min
Överföringseffekt: <0,2mW
Detekteringsvinkel: 180°
Tidsinställning: 10 sek till 12 min (justerbar)
Detektionsområde (22℃): 1-5m (radii.) (justerbar)
Ljuskontroll: <10-2000LUX (justerbar)
Installationshöjd: 1,5-3m
Antal LED: 72PCS (2835)
Arbetstemperatur: -20~+55 ℃
Drifttemperatur: -10 - +40°C
Sondrörelsehastighet: 0,6-1,5m/s
relativ luftfuktighet: <93%RH
Statisk strömförbrukning: ＜0,5W

Namn på varje del

Induktionsinformation

Parameterinställning Metod: potentiometer

Följande inställningar kan kräva flera justeringar för att uppfylla dina krav.

(3) Detektionsavståndsinställning (känslighet)

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detekteringszonen som produceras på marken efter montering av sensorlampan på en höjd av 3 m, vrid räckviddskontrollen helt moturs för att välja minsta räckvidd (ca 1 m radier). och helt medurs för att välja maximal räckvidd (ca 5 m radier).

Obs! Det här detekteringsintervallsvärdet mäts av kroppen hos en person som är 1,6~1,7 meter lång, medelstor och med en gånghastighet på 1,0~1,5 meter/sekund. Om människokroppens höjd, form och gånghastighet ändras kommer även avkänningsavståndet att ändras.

Observera: när du använder produkten, vänligen justera produktens känslighet till lämpligt läge, justera inte produktens känslighet till maximalt, för att undvika felaktig användning orsakad av vindstartsgardiner, löv, små djur, elnät och elektrisk utrustning, som kan orsaka att produkten inte fungerar som den ska. När det upptäcks att produkten inte fungerar som den ska kan användaren försöka sänka känsligheten på lämpligt sätt innan testet utförs. Före eller under installationen av produkten, om funktionstestet utförs, måste personalen lämna produktens sensorområde och inte gå runt för att förhindra kontinuerligt arbete med sensorn på grund av mänsklig rörelse.

Vänlig påminnelse: installationsavståndet för två eller flera produkter måste vara mer än 4 meter, annars kommer det att orsaka ömsesidig störning och leda till felaktig användning.

(3) Fördröjningsinställning

Den kan ställas in i intervallet 10 sekunder (moturs till botten) till 12 minuter (medurs till botten), och timingen kommer att startas om när rörelsesignalen detekteras innan slutbelysningsvärdet är ungefär den dag då den medurs spinn är i slutet.

Obs! När ljuset slocknar måste det vänta i nästan 2 sekunder innan det kan kännas igen. Lamporna tänds bara när a
signalen detekteras vid slutet av denna tid.

Korrekt användning av fördröjningsjustering: den används för att justera fördröjningstiden från ljuset tänds till det automatiska ljuset släcks efter att sensorn upptäckt mänskliga rörelser. Användare kan justera efter faktisk efterfrågan. På grund av den kontinuerliga induktionsfunktionen hos mikrovågsinduktionsprodukter, kort sagt, kommer systemet att starta om timingen för alla sensorer innan fördröjningstiden är slut, och lamporna slocknar inte så länge människor rör sig inom detektionsområdet. Därför rekommenderas användare att minska fördröjningstiden för att uppnå energibesparing

(3)Ljuskontrollinställning

Arbetsbelysningsvärdet kan justeras till <10-2000LUX intervall.
Arbetsbelysningsvärdet är cirka 10LUX när du roterar moturs till botten och cirka 2000LUX när du roterar medurs till botten. När du går under dagen för att testa eller justera detektionsområdet måste denna ratt vridas medurs till botten.

% ljusstyrka utgångstid: När den är justerad till 0 finns det ingen halvljusstyrka och induktionslampan är helt släckt. Tvärtom, induktionsfördröjningen bibehålls vid % ljusstyrka, och fördröjningen bestäms av den faktiska potentiometerpositionen.

Obs! % ljusstyrka utgång är uppdelad i: tid utgång och ljus kontroll utgång. När ljuskontrollen är >100Lux kommer den halvljusa automatiskt att lämna energibesparingen.

Obs! När du justerar de fem funktionsrattarna ska du inte använda för mycket kraft eftersom de fem rattarna är monterade direkt på komponenten. När du justerar startpunkten till slutpunkten finns det en liten gränsenhet inuti. När du använder för mycket kraft under drift, kommer gränsanordningen att skadas, vilket resulterar i en obehindrad 360° rotation. Dess justeringsgräns är 230 °, var uppmärksam.

Batterispänningsindikator

Den är uppdelad i fyra nivåer: 25 %, 50 %, 75 % och 100 %.
Under laddningsprocessen blinkar indikatorn.

När den är full lyser indikatorn.
Vid urladdning, när batterispänningen sjunker, slocknar indikatorlamporna en efter en. När 25 % spänningsindikatorn börjar blinka, indikerar den att batteriet håller på att ta slut.
När indikatorlampan för den här produkten är helt tänd behöver den inte laddas, bara när % ljusstyrka och helt släckt behöver den laddas.

Den enda sektionen kan ersätta 18650 litiumbatteriet.

OBS! Se till att de positiva och negativa elektroderna överensstämmer med etiketten när du installerar batteriet.

Förbindelse

Installationen baseras på det medföljande kopplingsschemat.
N L - Effekt
- Mark

Installation

(1) stäng av strömmen.
(2) öppna det övre locket och ta bort basen innan installationen.
(3) anslut nätsladden till terminalen enligt ledningsmärket .
(4) installera bottenkåpan i vald position enligt figur 1.
(5) fäst lampkroppen på sockeln och installera den övre kåpan.

1. Håll det borta från barnen.
2. Undvik eld/hög temperatur/fuktiga platser för installation.
3. Bekräfta när du stänger av strömkabeln.

Installation Observera

1. Lysdioderna i serie kan fungera när alla tätningar är installerade på plats.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.

3. När lysdioderna i serie är skadade behöver du erfaren tekniker för att reparera med samma klassificeringslampor.

● Bekräfta med professionell installation.

Denna handbok för innehållet i denna produktprogrammering vid tidpunkten, vi kommer inte att märka om det finns några uppdateringar.
Innehållet i bruksanvisningen är strängt förbjudet för all reproduktion för andra ändamål utan företagets tillstånd
