5,8 GHz ISM-bandradarsensor

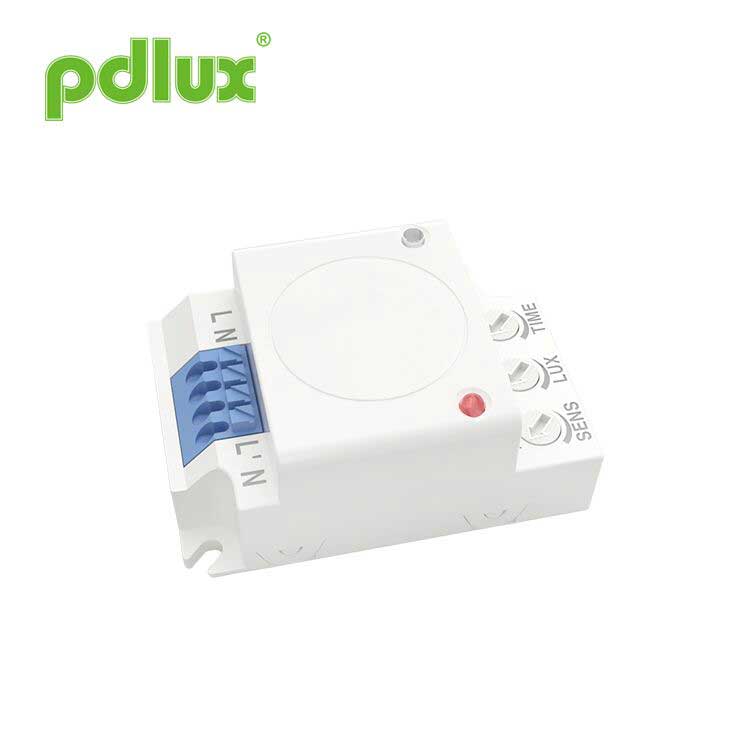

5,8 GHz ISM-bandradarsensorn PD-MV1029B representerar en digital mikrovågssensoromkopplare designad för att fungera med en omfattande 360° detektionstäckning och en funktionell frekvens på 5,8 GHz. Genom att utnyttja Doppler-principen för signalöverföring och mottagning, har denna enhet en MCU (mikrokontrollerenhet) i sin kontrollcentral. Denna MCU beräknar exakt nollgenomgångspunkten för sinusvågen inom kraftnätet, vilket gör att omkopplaren kan arbeta exakt vid denna punkt. Denna avancerade tidtagningsmekanism förbättrar enhetens stöttålighet avsevärt och minimerar risken för fel drastiskt.
Modell:PD-MV1029B
Skicka förfrågan
Sammanfattning
5,8 GHz ISM-bandradarsensorn PD-MV1029B är en digital mikrovågsavkänningsomkopplare med en detektering räckvidd på 360° och en arbetsfrekvens på 5,8 GHz. Tillämpningen av Dopplerprincipen för att sända och ta emot signaler använder kontrollcentralen MCU (mikrostyrenhet), beräkna exakt nollpunkten för strömmen nätverks sinusvåg, och byta vid nollpunkten, förbättra effekten motstånd, minska felfrekvensen avsevärt. Utsökt utseende och kompakt struktur, kan den kopplas till lasten oberoende, eller så kan den användas i ett icke-metalliskt hölje, såsom inuti en lampa, och i andra elektriska produkter. Det används ofta i passager, toaletter, hissar, bostäder eller andra allmänna utrymmen för säkerhetsskydd eller energibesparing. Det är perfekt val för ditt smarta liv.
Specifikationer
| Strömkälla | 100-240VAC, 50Hz |
| Nominell belastning | Max. 1000W (220-240VAC) 400 W Max. (100-130VAC) |
| HF-system | 5,8GHz (Centerfrekvens) CW elektrisk våg, ISM-band |
| Detektionsområde | 3-9m (radii.) (justerbar) (takmontering) 25m Max. (justerbar), (väggmontering) (vertikal rörelse) |
| Tidsinställning | 8 sek-10 min (justerbar) |
| Ljuskontroll | 10-300LUX~ dagtid (justerbar) |
| Detekteringsvinkel | 360° (takmontering) |
| Standby strömförbrukning | <0,5W |
| Arbetstemperatur | -15°C~+70°C |
| Arbetsfuktighet | <95%RH |
| Sensor rörelsehastighet | 0,6m/s -1,5m/s |
| Installation sitta | inomhus, takmontering, väggmontage IP20 |
Sensorinformation
Fungera
Inställningssätt: potentiometerDet kan ta tid att justera värden innan de uppfyller ditt behov.
LED-indikator:
(1) När du utför någon justering av potentiometrar, lyser LED-indikatorn.
(2) När du utför någon justering av potentiometrar, 1 sekund efter avslutad justering blinkar LED-indikatorn två gånger och släcks, då kommer systemet att memorera och automatiskt beräkna den exakta funktionen till justeringen.
Var uppmärksam!
Håll potentiometern långsam när du svänger, eftersom systemet ständigt kommer att beräkna enligt det justerade läget, för snabbt kan resultera i att det optimala läget tappas!
-
(1) Inställning av detektionsområde (känslighet)
Detektionsområde är termen som används för att beskriva radierna för ungefär cirkelgjutning på marken när den är installerad vid höjd 2,5m. Att vrida helt moturs är minimum avstånd, helt medurs är max. Om personens resning, figur och rörelsehastighet ändras, kommer detekteringen också förändring, det vill säga ju högre hastighet leder till kortare detekteringsavstånd.
Obs: När användaren använder, vänligen justera produktens känslighet till lämplig position som behöver användas, och justera inte känsligheten för produkten maximalt för att undvika felfunktion orsakad av vinden blåsa gardiner, träd, djur, elnät och elektrisk utrustning orsakas av den vanliga startstörningen på grund av överdriven känslighet. När det är funnit att det finns vanliga misstag i användningen av produkten kan användaren försök att minska känsligheten på lämpligt sätt för att testa om den är förbättrad. -
(2)Ljuskontrollinställning
Värdet för arbetsbelysningen kan justeras i området på 10-300LUX~ dagtid, som är inställd för att styra induktionen miljöljus start-kontroll tröskel, moturs rotation till slutet, är arbetsbelysningsstyrkan ca 10LUX; Vrid medurs till hälften, kan väljas i intervall på 10-300LUX; Fortsätt att rotera till slutet, den arbetsbelysningsvärdet är dagtid (24 små påverkas inte av belysningen). När du testar eller justerar detektionsområdet under dagen måste denna ratt vridas medurs till slutet, och nej oavsett hur starkt det omgivande ljuset är, är systemet i ett tillstånd av upptäckt och induktion.
-
(3) Tidsinställning
När det detekterade målet rör sig kommer avkänningsutgången att vara utlöses, och när målet slutar röra sig kommer systemet att göra det stäng automatiskt av utgången enligt slutet av ställ in fördröjningstid (tidsinställning: pil som pekar på "-" minimum är 8 sekunder; pilen som pekar på "+" är högst 10 minuter). Under induktionsprocessen, den effektiva rörelsen information detekteras igen i det effektiva detekteringsområdet och den inställda fördröjningen uppdateras. Vänta 4 sekunder efter att systemutgången är stängs av innan den avkänns igen.
Anslutningsledningsschema
Anslut N, L med ström; Anslut N, L’ med last.
Ansökningar
Mikrovågsugn kan penetrera glas, plast, keramik och träprodukter, så det kan installeras i en viss tjocklek av glas, plast, keramik och trä och andra icke-metalliska ytor. Till exempel applicerad i icke-metalllampa skärmlampprodukter, så länge du följer rätt kopplingsschema anslutning kan du enkelt förvandla vanliga lampor till automatisk induktion lampor.
Det finns flera alternativ för faktisk användning. Du kan också placera en eller flera PD-MV1029B direkt inuti taket eller golvet för att styra en gång. Varm påminnelse: Installationsavståndet mellan två eller flera produkter måste vara över 4 meter, annars kommer det att orsaka ömsesidigt störningar som leder till felfunktion.
| Fel | Orsak till misslyckande | Lösning |
| Belastningen fungerar inte. | Ljusbelysningen är felaktigt inställd | Justera inställningen av lasten. |
| Lasten är trasig. | Ändra belastningen. | |
| Strömmen är avstängd. | Slå på strömmen. | |
| Belastningen fungerar hela tiden. | Det finns en kontinuerlig signal i området för detekteringen. | Kontrollera inställningarna för detektionsområde. |
| Belastningen fungerar när den finns ingen rörelsesignal upptäckt. | Lampan är inte väl installerad så att sensorn misslyckas upptäcka tillförlitliga signaler. | Justera om installationsplatsen. |
| Rörlig signal detekteras av sensorn (rörelse bakom väggen, förflyttning av små föremål, etc.) | Kontrollera inställningarna för detektionsområde. | |
| Belastningen inte fungerar när det finns en rörelsesignal detekterad. | Rörelsehastigheten är för hög eller den definierade detekteringen området är för litet. | Kontrollera inställningarna för detektionsområde. |
Följande situationer kommer att leda till felreaktion.
1、Att installeras på det gungande föremålet kommer att leda till felreaktion.
2、Den skakgardin som blåses av vinden kommer att leda till felreaktion. Vänligen välj lämplig plats att installera.
3、Att installeras där trafiken är upptagen kommer att leda till felreaktion.
4、Gnistor som produceras av viss utrustning i närheten kommer att leda till felreaktion.
Följande situationer kommer att leda till felreaktion.
● Vänligen bekräfta med professionell installation.
● Av säkerhetsskäl bör du stänga av strömmen före installation och demontering operationer.
● Eventuella förluster orsakade av felaktig användning, gör inte tillverkaren ta på sig något ansvar.
Den här manualen är för det aktuella innehållsprogrammeringen av denna produkt, det finns
eventuella ändringar och modifieringar av tillverkaren utan föregående meddelande!
Det är strängt förbjudet att kopiera innehållet i bruksanvisningen för någon
annat ändamål utan bolagets tillstånd.
