5,8 GHz mikrovågssensor+MCU+IR-mottagare

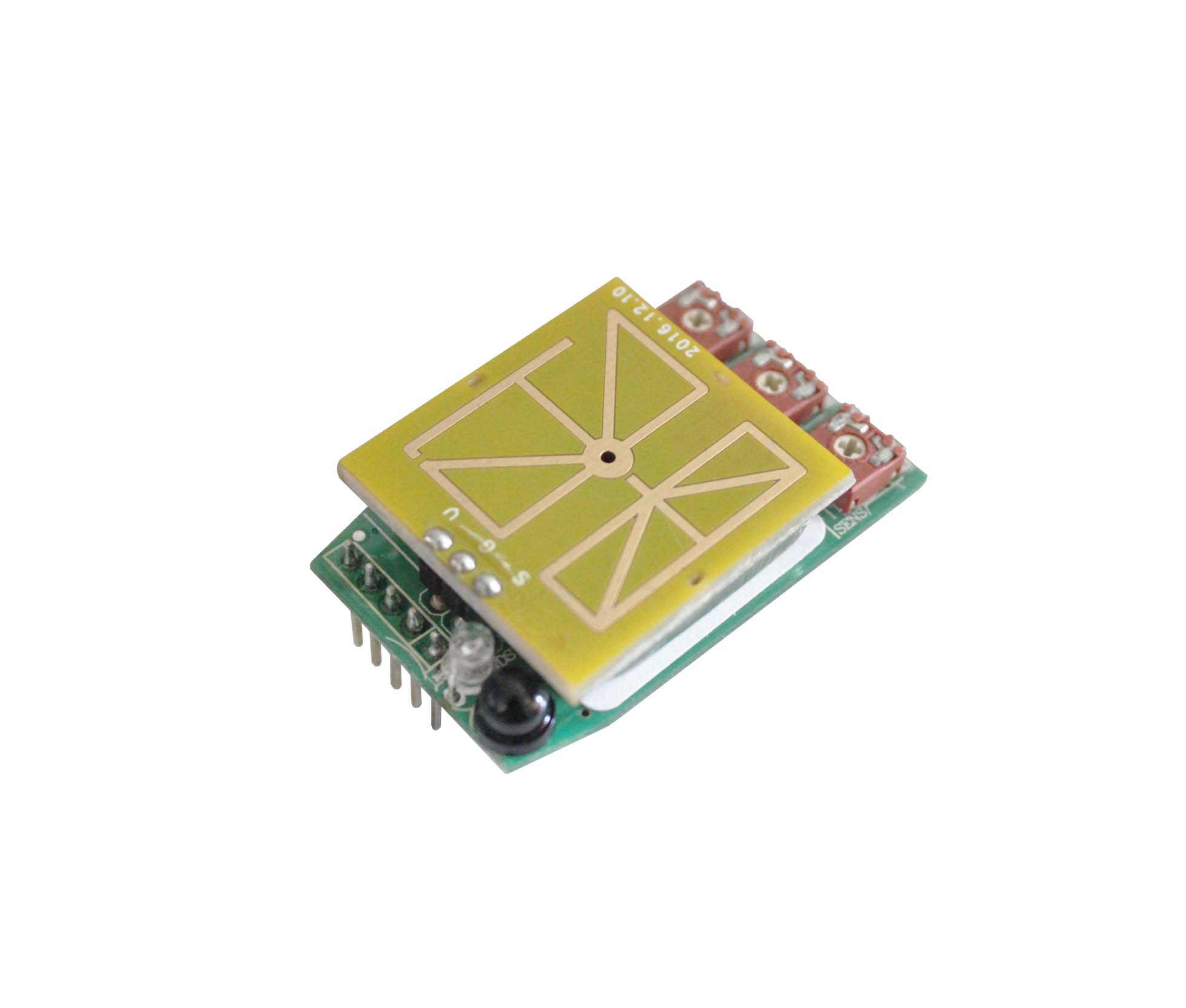

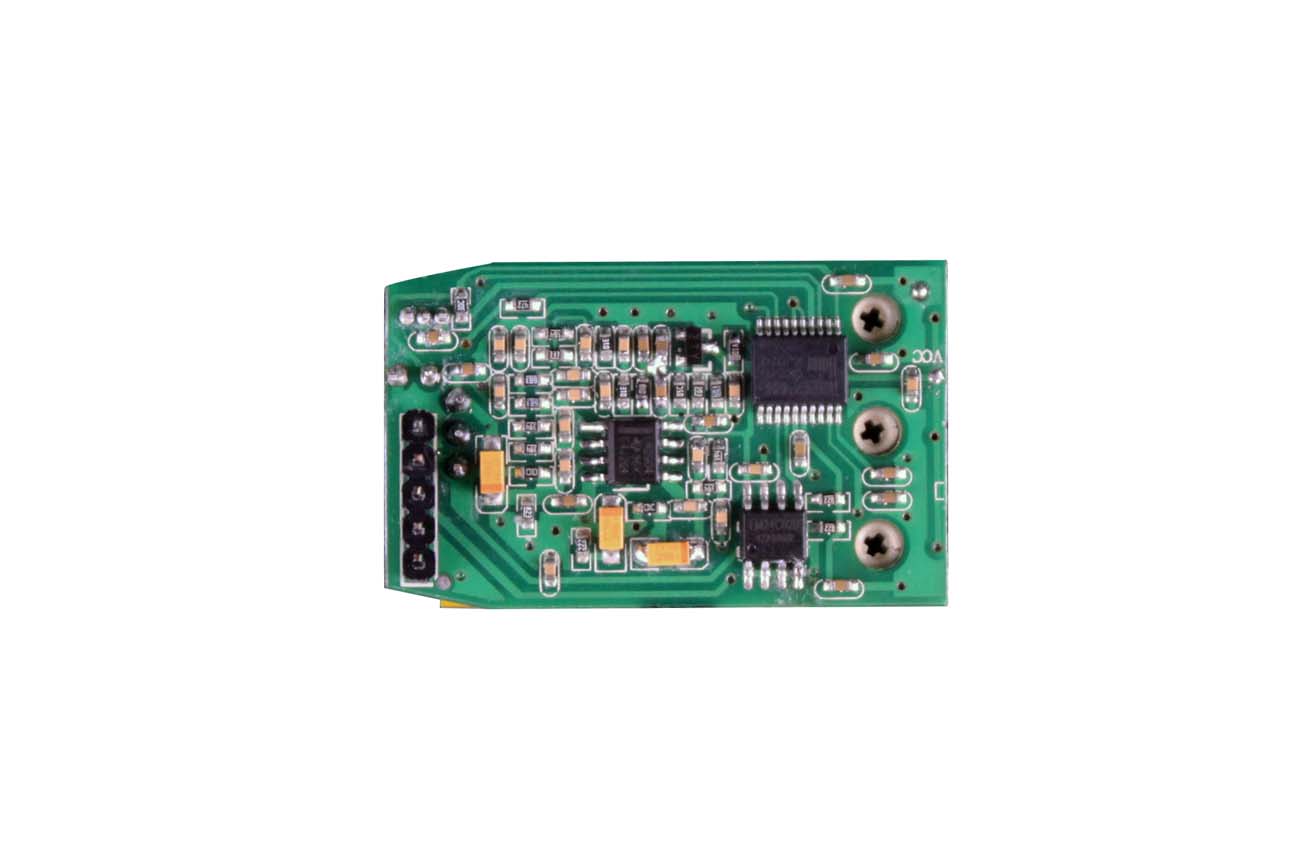

5.8GHz mikrovågssensor+MCU+IR-mottagare är en komplett avkännande front-end kontrollmodul som består av 360-graders 5.8GHz mikrovågssensor, ljuskänslig sensor, signalförstärkarkrets, MCU och fjärrkontrollmottagarkrets. Tre potentiometrar kan justera detekteringskänslighet, fördröjningstid och belysningsstyrka. Utgångsstyrsignalen kan direkt styra reläkretsen, startstiftet för strömförsörjningen och andra styrkretsar. Det är bekvämt för sekundär utveckling av olika användare och installation av skal med olika strukturer.
Modell:PD-S16-V1
Skicka förfrågan
Sammanfattning
5.8GHz mikrovågssensor+MCU+IR-mottagare är en komplett avkännande front-end kontrollmodul som består av 360-graders 5.8GHz mikrovågssensor, ljuskänslig sensor, signalförstärkarkrets, MCU och fjärrkontrollmottagarkrets. Tre potentiometrar kan justera detekteringskänslighet, fördröjningstid och belysningsstyrka. Utgångsstyrsignalen kan direkt styra reläkretsen, startstiftet för strömförsörjningen och andra styrkretsar. Det är bekvämt för sekundär utveckling av olika användare och installation av skal med olika strukturer.
Specifikationer för 5,8 GHz mikrovågssensor+MCU+IR-mottagare
|
Strömkälla: DC5V Arbetsström: <30mA Mikrovågssensors arbetsfrekvens: 5,8 GHz Arbetstemperatur: -15°C~+70°C Tidsinställning: 10sek-20min. (justerbar)Ljuskontroll: 10-300LUX, allt ljus (justerbart) |
Detekteringsvinkel: 360° (takinstallation), 180° (vägginstallation) Detektionsområde: 2-10m (radii.) (justerbar). (takmontering) Vertikalt rörelseavstånd: >20m Detekteringshastighet: 0,5m-1,5m/sUtseendestorlek: 42,6 mm (längd) X 26 mm (bredd) X 9,4 mm (höjd) |
Sensorinformation
Funktion för 5,8 GHz mikrovågssensor+MCU+IR-mottagare
Pin Dunction Beskrivning:
|
siffra |
Pinnamn |
Ingång/utgång |
Förklaring |
|
1 |
NC |
|
EJ |
|
2 |
NC |
|
EJ |
|
3 |
Produktion |
Produktion |
Högnivåsignalutgång 10 sek-20 min (justerbar) |
|
4 |
+5V |
Inmatning |
Effekt positiv |
|
5 |
GND |
Inmatning |
Effekt negativ |

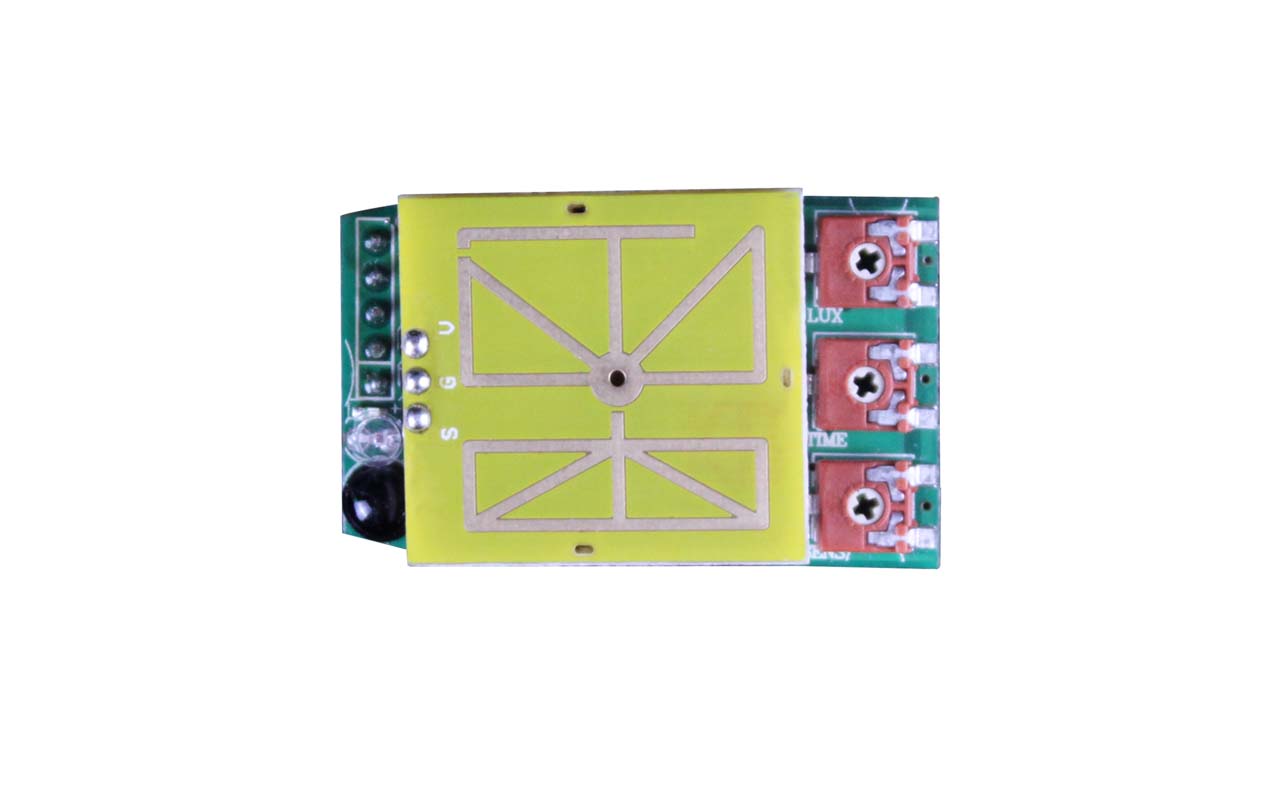

Knappjustering av 5,8 GHz mikrovågssensor+MCU+IR-mottagare
(1) Inställning av detektionsområde (känslighet)
Användaren kan rimligen välja positionen för potentiometern enligt behoven för detektionsområdet.
(2) Tidsinställning
Användare kan välja lämplig fördröjningstid enligt olika användningsmiljöer och olika produktdefinitioner.
(3)Ljuskontrollinställning
Arbetsbelysningsstyrkan kan välja en lämplig position i intervallet 10~300LUX och allt ljus.
