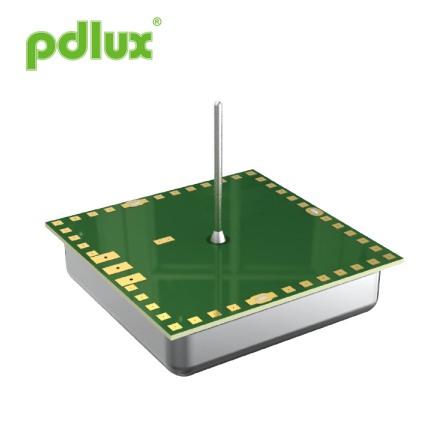

5,8 GHz rörelsesensormodul
5.8GHz Motion Sensor Module är en C-Band Bi-Static Doppler transceiver modul. Den antar inbyggd Resonator Oscillator (CRO) förstärkt signal extern krets, det är bekvämt för kunderna att utveckla olika produkter.
Modell:PD-V2
Skicka förfrågan
5,8 GHz rörelsesensormodul
|
Tillämpning av 5,8 GHz rörelsesensormodul ● Intelligent switch ● Automatiskt ljus ● Upptäcka inkräktare Funktion och fördel ● Låg trådlös uteffekt ● Låg strömförbrukning ● Beröringsfri detektering ● Lätt att matcha med den externa kretsen ● Hög anti-jamming-förmåga ● Passar olika tuffa miljöer ● Låg ljudnivå 5,8 GHz rörelsesensormodul är en C-Band Bi-Static Doppler transceiver modul. Den antar inbyggd Resonator Oscillator (CRO) förstärkt signal extern krets, det är bekvämt för kunderna att utveckla olika produkter. Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsbrytare. Den kan även användas för takmonterade inkräktare. Enligt EN 300440-V2.1.1、EN 62479:2010, RED-direktiv-2014/53/eu Enligt FCC Part 15.249 Enligt EN 62321, ROHS-direktivet-2011/65/eu Enligt REACH-direktivet-1907/2006/ec |
Parameter | Anteckningar | Min | Typ | Max | Enheter |
Frekvensinställning | 1 | 5.75 | 5.8 | 5.85 | GHz |
Radiated Power (EIRP) | 1 | 0.2 | 0.225 | 0.25 | mW |
Inställningstid |
|
5 | 10 | 20 | μSek |
Mottagen signalstyrka | 2 | 150 | 200 | 300 | μVp-p |
Ljud | 3 | 0.5 |
|
2 | mVrms |
Matningsspänning |
|
4.75 | 5 | 5.25 | VDC |
Nuvarande förbrukning |
|
18 | 20 | 25 | mA |
Pulsupprepningsfrekvens | 4 | 2 | 2.2 | 3 | KHz |
Pulsbredd | 4 | 15 | 50 | 70 | μSek |
Driftstemperatur |
|
-10 | 22 | 90 | ℃ |
Vikt |
|
3.7 | 4 | 4.5 | g |
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1-vägs vägförlusten på 54dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
