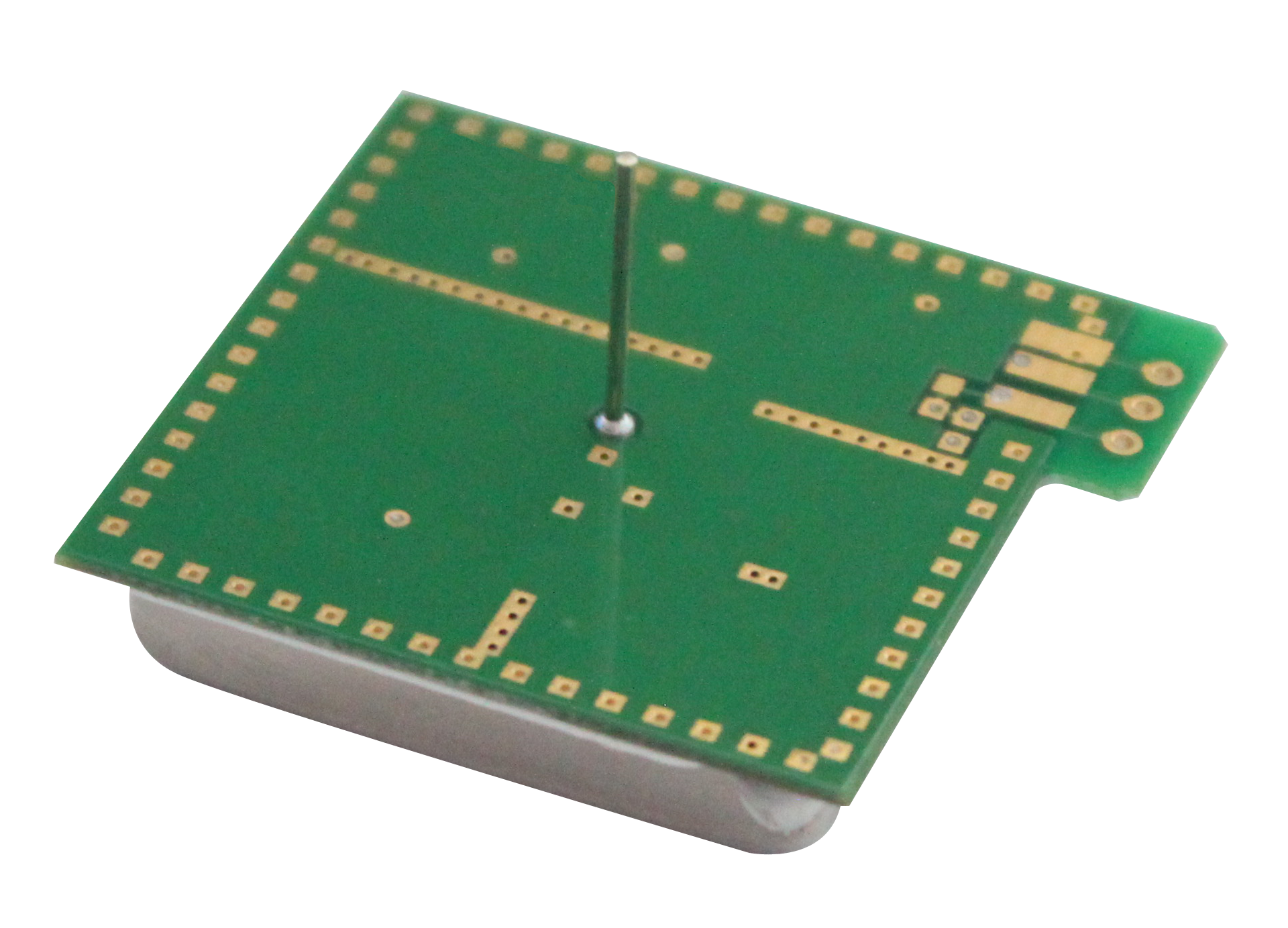

Takinstallation 5,8 GHz mikrovågssensormodul
Takinstallation 5,8 GHz mikrovågssensormodul är en C-bands bi-statisk doppler-transceivermodul. Den är inbyggd resonatoroscillator (CRO). Denna modul, som använder den inbyggda förstärkarkretsen och direkt matar ut förstärkningssignaler, sparar extern förstärkarkrets , gör signalbehandlingen enklare och gör det lättare att ansluta till styrenheten.
Modell:PD-V1
Skicka förfrågan
Takinstallation 5,8 GHz mikrovågssensormodul är en C-Band Bi-Static Doppler-sändtagaremodul. Den är inbyggd resonatoroscillator (CRO). Denna modul, som använder den inbyggda förstärkarkretsen och direkt matar ut förstärkningssignalen, sparar extern förstärkarkrets , gör signalbehandlingen enklare och gör det enklare att ansluta till kontrollern.
Takinstallation 5,8 GHz mikrovågssensormodul är idealiskt lämplig för närvarosensor i automatiska belysningsbrytare. Takinstallation 5,8 GHz mikrovågssensormodul kan också användas för takmonterade inkräktare.
|
Tillämpning av takinstallation 5,8 GHz mikrovågssensormodul
●Intelligent switch
●Låg trådlös uteffekt |
Enligt EN 300440-V2.1.1、EN 62479：2010,RED-direktivet-2014/53/eu Enligt FCC Part 15.249 Enligt EN 62321, ROHS-direktivet-2011/65/eu Enligt REACH-direktivet-1907/2006/ec |
|
Antennstrålemönster (rundstrålande)
|
Produktstorlek
|
| Parameter | Anteckningar | Min | Typ | Max | Enheter | ||||
| Frekvensinställning | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Radiated Power (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Inställningstid |
|
5 |
|
10 | Fröken | ||||
| Mottagen signalstyrka | 2 | 150 | 200 | 300 | μVp-p | ||||
| Ljud | 3 | 100 | 150 | 200 | mVrms | ||||
| Matningsspänning |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| Nuvarande förbrukning |
|
18 | 20 | 25 | mA | ||||
| Pulsupprepningsfrekvens | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Pulsbredd | 4 | 15 | 50 | 70 | μSek | ||||
| Driftstemperatur |
|
-15 | 22 | 75 | ℃ | ||||
| Vikt |
|
6.0 | 6.5 | 7.0 | g | ||||
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 36dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
