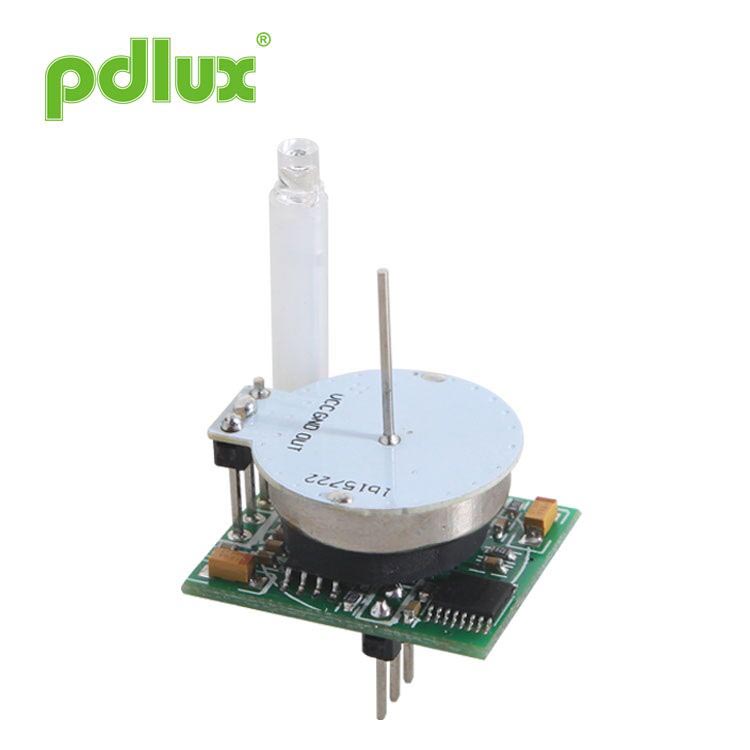

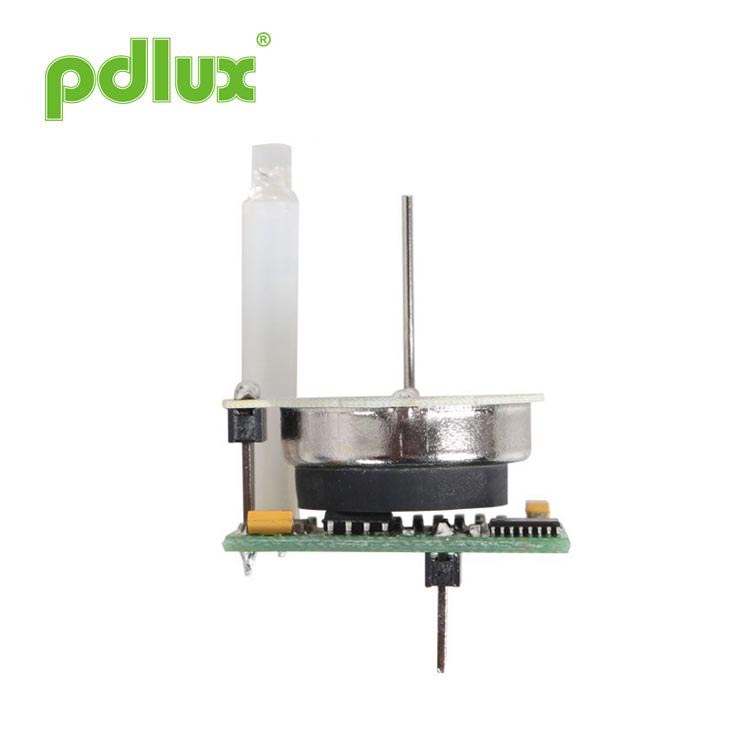

Digital högfrekvent mikrovågssensor med låg strömförbrukning

Den digitala högfrekventa mikrovågssensorn med låg strömförbrukning används för att upptäcka rörliga mänskliga signaler Dopplerprincipen, inklusive två delar: För det första, högfrekvent 5,8 GHz mikrovågsugn transceivermodul, som arbetar i C-bandets internationella gemensamma frekvens, med lägre trådlös länkutbredningsförlust än X- och K-bandet, modulen använder en nålantenn, integrerad mikrovågsoscillator och detektor inuti modulen, med högre integration, den modul matar direkt ut lågimpedans Doppler-signal, sändningseffekten är bara cirka 0. 025mW.

Skicka förfrågan

Digital högfrekvent mikrovågssensor LX-WB2 specifikation

◆Produktöversikt

Den digitala högfrekventa mikrovågssensorn med låg strömförbrukning används för att detektera rörliga mänskliga signaler genom dopplerprincipen, inklusive två delar: För det första, högfrekvent 5,8 GHz mikrovågstransceivermodul, som arbetar i C-bandets internationella gemensamma frekvens, med lägre trådlös länk utbredningsförlust än X- och K-bandet, modulen använder en nålantenn, integrerad mikrovågsoscillator och detektor inuti modulen, med högre integration, modulen direkt matar ut lågimpedans Doppler-signal, sändningseffekten är endast ca 0,025mW. Har ingen inverkan på människokroppen, modulen genom USA:s FCC Part 15 Section 15.245 och den europeiska CER&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1-certifieringen; För det andra tar MCU-masterkretsmodulen emot och förstärker Doppler-signalen som genereras av 5,8 GHz mikrovågsmodulen och skickar sedan till MCU-masterkretsen för bearbetning, för att styra belastningsomkopplarens tillstånd, eftersom signalbehandlingen är i form av digital , vilket gör att produktens falska positiva frekvens är mycket låg. Produktens signalutgång skickar direkt ut hög- och lågnivåsignalen, användaren kan direkt använda signalen, utan att behöva utveckla förstärkarkretsen igen, lätt att använda, kostnadseffektiv.

Figure 1 Schematic diagram of the product

Figur 1 Schematisk bild av produkten

◆Funktioner

Digital signalbehandling.
Starkt motstånd mot radiofrekvensstörningar
Sändningseffekten är endast cirka 3,54 dBm, vilket inte orsakar strålningsskador på människokroppen Enhetligt detekteringsområde
Låg spänning, låg strömförbrukning, gå in i arbetsläge omedelbart efter start
Automatisk igenkänning av externt ljusstyrningsvärde, för att uppnå ingen induktion under dagen, induktion på natten
Människokroppsinduktion, upprepad trigger
Utmatning av hög- och lågnivåsignal, lätt att använda
Liten volym, lätt att använda med andra kretsar

◆ Applikation

LED-lampa
Automatisk tändning och avstängning av inomhusbelysning, korridor, trappljus, etc
Induktionsljus
Iot-sensorer
Leksaker
Nätverkskamera
LAN-monitor
Privat larm
Intrångsdetektering

◆ Kabelinstruktioner

1: Signalutgång
2: GND
3: DC5V

◆ Prestandaparametrar

1、Betyget

Frekvens	(I enlighet med FCC Part 15 Avsnitt 15.245, CE-R&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1)
Sändningseffekt	Cirka 3,54dBm
Spänning	DC 5V
Nuvarande	15mA Max.
Utsignal	5V / 0V hög och låg nivå
Avkännande avstånd	Max 8m (radie)
Avkännande vinklar	360°
Ljus kontroll	Mindre än 10LUX induktion (naken)
Försening	40 s ± 3 s
Driftsomgivningstemperatur	-20 ℃ ~ 105 ℃
Förvaringsmiljö	Temperatur 5 ~ 40°C, luftfuktighet 20 ~ 70%
Storlek	Bild 9
Modulvikt	Cirka 4,7g
