Dag Nattljuskontrollbrytare

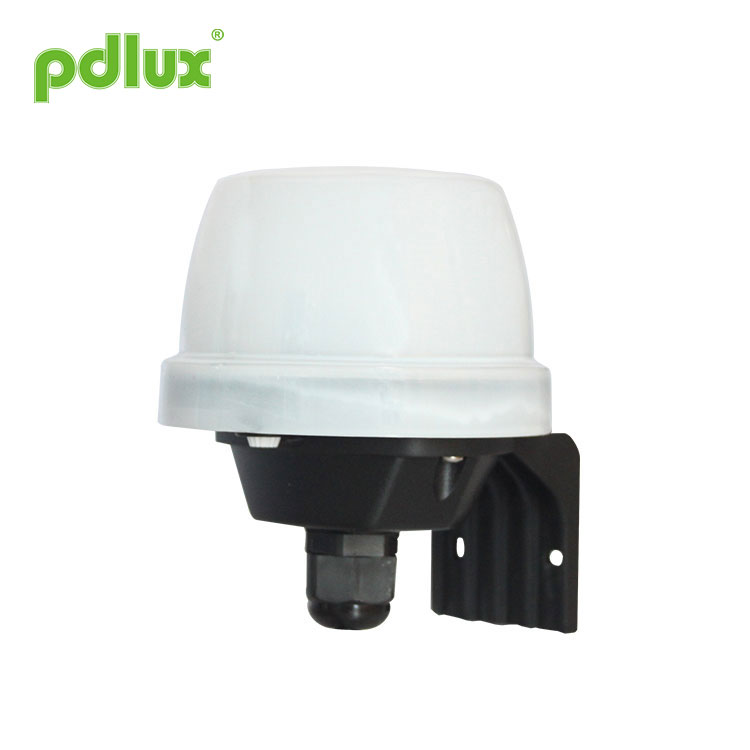

Ljuskontrollsensor PD-D20A-Z/PD-D20B-Zinstruktion

Sammanfattning

Denna Day Night-ljuskontrollomkopplare är en avancerad optisk produkt för digital kontroll, som kan fungera i intervallet 100-127VAC 50/60Hz eller 220-240VAC 50/60Hz, som kan slås på och av automatiskt beroende på omgivningenljus. Det påverkas inte av omgivande temperatur och luftfuktighet, det är inte bara cobekvämt men också praktiskt. Den kan kontrollera belastningen av nattarbete.

Den använder MCU för att exakt beräkna omkopplingsinformationen och exakt styra reläet för att öppna vid nollpunkten på sinusvågen, vilket öppnar varje belastning. När den sinusformade vågen är noll, problemet med inrushström som orsakas av det traditionella styrläget när den sinusformade vågen öppnas vid hög spänning undviks, särskilt när reläet skadas av hög ström orsakad av högspänningspåverkan på kondensatorn med stor kapacitet.

Den här produkten använder avancerad digital precisionsberäkningsfunktion, som kan ansluta belastningen när sinusvågen har nollpotential, och därigenom lösa problemet med belastningsstötström, vilket avsevärt förbättrar belastningenkapacitet och förlänger produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknik kan enkelt kontrollera vilken belastning som helst. Det är en high-end produkt. Även om kostnaden har ökat jämfört medmed den traditionella versionen har produktens tillförlitlighet och livslängd förbättrats avsevärt. Den här produkten är lika med att välja sinnesfrid och att välja säkerhet.

Obs: Heldigital, långlivad ytljuskontrollbrytare: livslängden kan nå 5 år.

PD-D20A-Z
Strömkälla: 100-127VAC 50/60Hz
220-240VAC 50/60Hz
Belastning: 800W (100V-127VAC 50/60Hz)
1500W (220-240VAC 50/60Hz)
Ljuskontroll: <5Lux-20Lux (justerbar)

PD-D20B-Z
Strömkälla: 100-277VAC 50/60Hz
Belastning: 800W (100V-127VAC 50/60Hz)
1500W (220-240VAC 50/60Hz)
1800W (277VAC 50/60Hz)
Ljuskontroll: <5Lux-20Lux (justerbar)
Strömförbrukning: <0,5W

Fungera När rotationen moturs når minimum och omgivningsljuset <5Lux, kommer belastningen att vara på. När omgivningsljuset >30Lux kommer belastningen att vara avstängd. När medursrotationen når maxvärdet och omgivningsljuset <20Lux kommer belastningen att vara på. När omgivningsljuset är >70Lux kommer belastningen att vara avstängd.

Lägga märke till

1. Framför ljuskontrollbrytaren bör det inte finnas något block som påverkar den för att få naturligt ljus;
2. Framför ljuskontrollbrytaren får det inte finnas något vajande föremål;
3. Undvik att installera enheten under ljus.

Anslutningsledningsschema

anslut L och N med ström;
anslut L′ och N med last.

Installation

Testa 1. Använd ogenomskinlig för att täcka sensorljusfönstret när du testar på dagtid (figur 5). 2. När täcker denna ogenomskinliga, kommer belastningen att vara på. 3. När du tar av denna ogenomskinliga, kommer lasten att vara av. 4.Ta bort denna ogenomskinliga efter testning.
