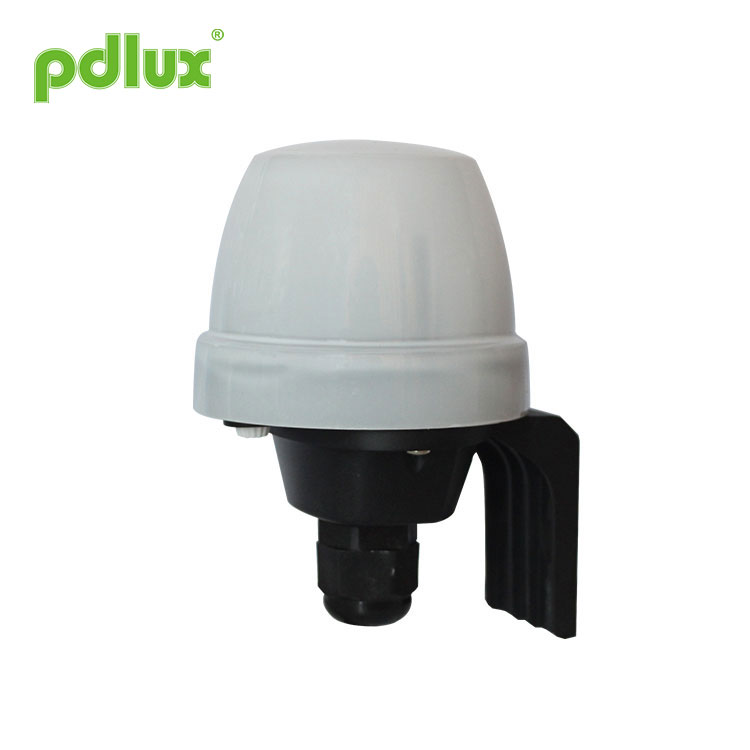

Vattentät dag- och nattfotocellsensorbrytare

Ljuskontrollsensor PD-D22-Z instruktion

Sammanfattning

Denna vattentäta dag- och nattfotocellsensorbrytare är en avancerad optisk produkt för digital kontroll, som kan fungera i intervallet 100-127VAC 50/60Hz eller 220-240VAC 50/60Hz, som kan slås på och av automatiskt beroende på omgivningsljuset . Det påverkas inte av omgivningstemperatur och luftfuktighet, det är inte bara bekvämt utan också praktiskt. Den kan kontrollera belastningen av nattarbete.

Den använder MCU för att exakt beräkna kopplingsinformationen och exakt styra reläet så att det öppnar vid nollpunkten på sinusvågen, vilket öppnar varje belastning. När den sinusformade vågen är noll undviks problemet med startström som orsakas av det traditionella styrläget när den sinusformade vågen öppnas vid hög spänning, särskilt när reläet skadas av hög ström orsakad av högspänningspåverkan på kondensatorn med stor kapacitet .

Denna produkt antar avancerad digital precisionsberäkningsfunktion, som kan ansluta belastningen när sinusvågen är på nollpotential, och därigenom lösa problemet med belastningsström, kraftigt förbättra belastningskapaciteten och förlänga produktens livslängd. Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt styra vilken belastning som helst. Det är en high-end produkt. Även om kostnaden har ökat jämfört med den traditionella versionen, har produktens tillförlitlighet och livslängd förbättrats avsevärt. Denna produkt är lika med att välja sinnesro och att välja säkerhet.

Obs: Heldigital, långlivad ytljuskontrollbrytare: livslängden kan nå 5 år.

Specifikationer

Strömkälla: 100-127VAC 50/60Hz
220-240VAC 50/60Hz
Belastning: 800W (100V-127VAC 50/60Hz)
1500W (220-240VAC 50/60Hz)
Ljuskontroll: <5Lux-20Lux (justerbar)

Fungera När rotationen moturs når minimum och omgivningsljuset <5Lux, kommer belastningen att vara på. När omgivningsljuset >30Lux kommer belastningen att vara avstängd. När medursrotationen når maximalt och omgivningsljuset <20Lux kommer belastningen att vara på. När det omgivande ljuset är >70Lux kommer belastningen att vara avstängd.

Lägga märke till

1. Framför ljuskontrollbrytaren bör det inte finnas något block som påverkar den för att få naturligt ljus;
2. Framför ljuskontrollbrytaren får det inte finnas något vajande föremål;
3. Undvik att installera enheten under ljus.

Anslutningsledningsschema

anslut L och N med ström;
anslut L′ och N med last.

Installation

Testa 1. Använd ogenomskinlig för att täcka sensorljusfönstret när du testar på dagtid (figur 5). 2. När täcker denna ogenomskinliga, kommer belastningen att vara på. 3. När du tar av denna ogenomskinliga, kommer lasten att vara av. 4.Ta bort denna ogenomskinliga efter testning.
