LED infraröd sensor taklampor

Sammanfattning

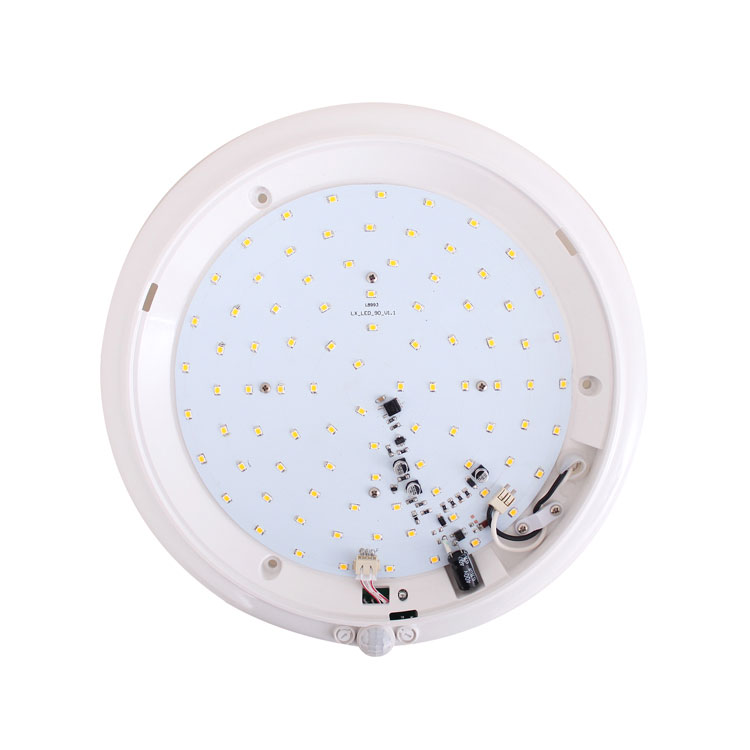

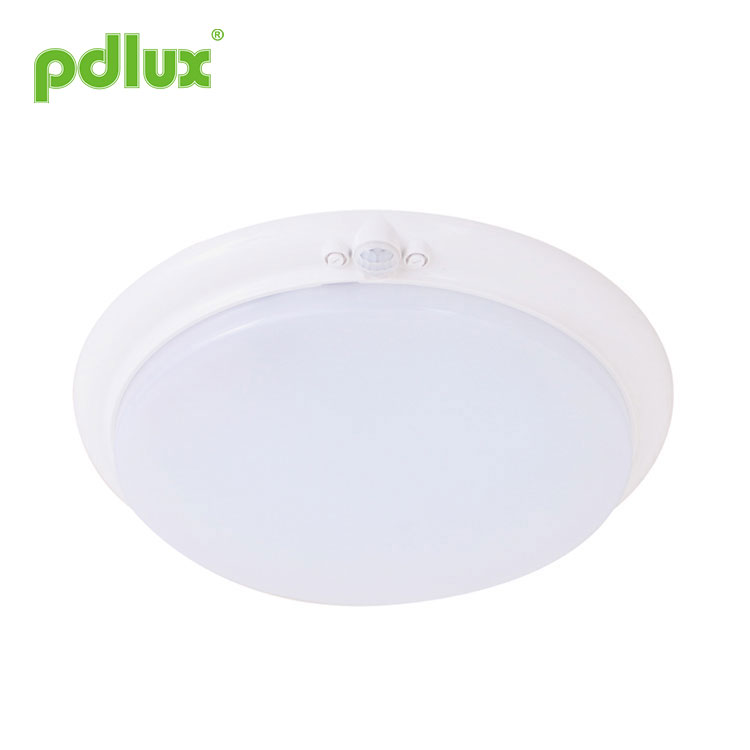

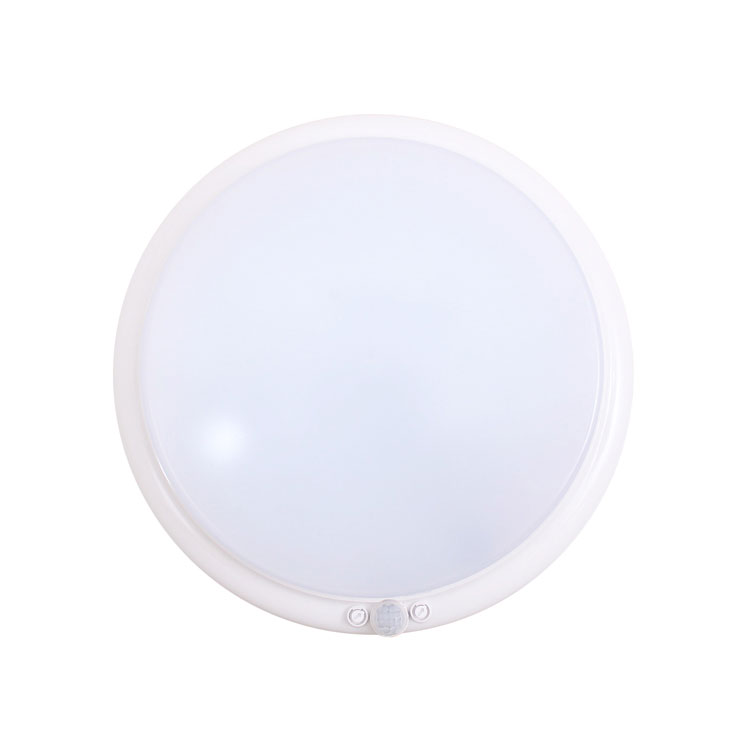

Som en modern illuminanLED har blivit en utvecklingstrend inom belysningsindustrin på grund av egenskaperna hög effektivitet, lång förväntad livslängd och relativt låg energiförbrukning. Hur man använder det på ett rimligt sätt och effektivitet är nyckelfrågan i belysningsbranschen. PD-PIR2600 är en infraröd sensor som växlar styrda LED-ljus, den infraröda sensorn var inbyggd i ljuset, den har 86 st LED-lampor med hög ljusstyrka inuti, med en total effekt på 12 watt. Den rimliga LED-layouten ger ett homogent värmeflöde och uppnår den mest optimerade ljuseffektiviteten. Ljusstyrkan är högre än 60W glödlampa när den fungerar, och livslängden är mycket längre än den vanliga halogenlampan. När man går in i detekteringen och utlösaren sensorn fungerar ,lampan tänds; när man lämnar detekteringen arkiverad och inställningstiden når, släcks ljuset. Det kan upptäcka omgivande ljus automatiskt och ställa in och justera värdet efter det faktiska behovet. Som att ljuset tänds och fungerar när omgivningsljusbelysningen är under inställt värde. när det överskrider inställningsvärdet slutar lampan att fungera. Lampan kommer att lysa tills tidsfördröjningen kommer när sensorn utlöses. När den konstanta signalen har upptäckts kommer tiden att läggas över och lampan lyser ständigt. Den kan installeras inomhus, korridor och offentliga byggnader. Det är en mycket idealisk ersättning som en energibesparande belysning.

Sensorinformation

Fungera

Detektionsfält: detektionsfältet består av upp och ner, vänster och höger servicefält, det kan väljas enligt konsumentens önskemål. Men den rörliga orienteringen har stor relation med känsligheten.

Kan identifiera dag och natt: ljuskontrollen kan justeras fritt när den fungerar. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max); men den kan bara fungera i ljuskontrollen mindre än 10lux när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.

Tidsfördröjning kan läggas till kontinuerligt: ​​när den tog emot den andra induktionssignalen efter den första kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen grundläggande. (Ställ in tid)

Ljuskontrollpotentiometer (LUX): vred medurs för att öka dess värde; ratten moturs för att minska dess värde.

Tidspotentiometer (TIME): medurs ratten för att öka dess värde, den maximala fördröjningstiden är (5±1) minuter; moturs ratten för att minska dess värde, den minsta fördröjningstiden är (12±3) sekunder.

Inställningssätt ett:potentiometer
Det kan ta tid att justera värden innan de uppfyller ditt behov.

(1) Tidsinställning

Det kan definieras från 9 sekunder (vrid helt moturs) till 6 minuter (vrid helt medurs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsintervallet och för att utföra gångtestet.

Det är främst för justering av fördröjningstiden från det ögonblick då signalen detekteras och tänds automatiskt tills ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att sänka fördröjningstiden för att spara energi, eftersom mikrovågssensorn har funktionen för kontinuerlig avkänning, det vill säga att alla rörelser som upptäcks innan fördröjningstiden löper ut startar om timern och lampan fortsätter att lysa endast om det finns en människa inom detektionsområdet.

(2)Ljuskontrollinställning

Den kan definieras i intervallet 10~2000 LUX. Att vrida ratten helt moturs är cirka 10 lux, helt medurs är cirka 2000 lux. När du justerar detekteringszonen och gör gångtestet i dagsljus bör du vrida ratten helt medurs.

Procedur för installation

Steg 1 Stäng av strömmen.

Steg 2 Innan du installerar lampan, använd verktyg för att bända upp tre bajonetter i tur och ordning och ta bort lampskärmen.(som bild 2)
Steg 3 Markera hålpositionen med en penna efter att ha bestämt var du vill installera produkten.

Obs: Om det är en trävägg behöver du inte använda plastexpansionsskruv, bara skruva fast skruven med skruvmejseln.
Steg 4 Borra hål på väggarna där det finns ett pennmärke med en elektrisk borr och få plastexpansionen inuti hålet.
Steg 5 Anslut kabeln till lampan genom kabelinföringsöppningarna. Trådstorlek: 0,2-0,75 mm² (som Fig. 3)
Steg 6 Använd skruven för att fästa lampfoten på den plats där den har valts.(som bild 4)
Steg 7 Fäst locket på lampfoten som har installerats på väggen och justera vredet. (som bild 5)
Steg 8 Produkten kan användas när strömmen är påslagen.

Obs! Om lampan behöver tas bort eller bytas ut, använd B07-driftverktygen och ta bort strömkabeln.(som bild 6)

Anteckningar
Elektriker eller erfaren människa kan installera den.
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte.
Framför detektionsfönstret ska det inte finnas några hinder eller orosobjekt som påverkar detekteringen.
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc.
Vänligen öppna inte fodralet för din säkerhet om du hittar dragkroken efter installationen.

Anmärkning

1. Håll sensorn vänd mot området där människor vanligtvis rör sig.
2. Håll sensorns ansikte mot läget för det omgivande ljuset för att få en mycket mer exakt belysningsstyrka.
3. Om signalen upptäcks igen inom tidsfördröjningen, kommer tidsfördröjningen att överskridas.
4. LUX-ratt: luminansen av arbetsförhållanden. När ratten växlar betyder det att den kan detektera hela dagen, när ratten växlar fungerar den bara under luminansen <10 LUX.
5. TIME-ratten: Det är en period då lampan tänds långsamt för att inte ha någon signal gradvis, tills den inte är på jobbet.

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Den här handboken är för den aktuella innehållsprogrammeringen av denna produkt, det finns några ändringar och modifieringar av tillverkaren utan föregående meddelande!
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
