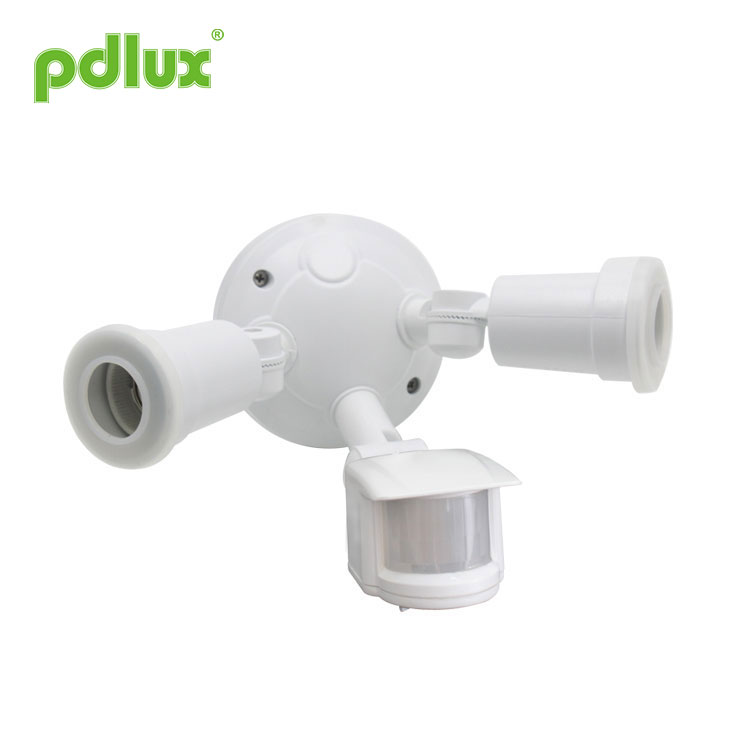

LED rörelsesensorlampa med Pir rörelsedetektor

PD-PIR-62F Infraröd sensorlampa Instruktion

Sammanfattning

Denna produkt är en energibesparande lampa som kan tändas när en kommer och släckas när den går. Den kan automatiskt identifiera dag och natt. Den använder infraröd energiurladdningsdetektor, IC och SMD-teknik, dess prestanda är stabil och pålitlig. När man egår in i detektionsfältet och utlöser det, kommer den infraröda sensorn att fungera och göra att lampan tänds. När lampan går slocknar den automatiskt.

Specifikationer

Fungera

1. Den kan identifiera dag och natt automatiskt, ljuskontrollen för startdrift kan justeras fritt, den kan arbeta på natten och stanna på dagtid, den kan justeras av användare;
2. Justerbart detektionsområde: Det kan justeras efter användning av plats;
3. Justerbar tidsinställning: Den kan justeras enligt den lokala platsen;
4. Tidsinställning läggs till kontinuerligt, om man rör sig i detektionsfältet när lampan är på, kommer ljustiden att beräknas en gång till på basis av den senaste induktionens vila och försena ljustiden automatiskt.

Installation

Anslut strömkällan till lampan enligt anslutningsdiagram när du installerar den.
Välj den specifika installationspositionen enligt följande diagram:
I. Detekteringsvinkeln (vy ovanifrån)
II. Det starka detekteringsfältet (pilen betyder att man rör sig)
III. Dåligt detektionsfält
IV. Detektionsområde och räckvidd (sidovy)

Installationsprocess:
1) Lossa lamphållaren, fäst basen på väggen;
2) Anslut strömkällan enligt anslutningsdiagrammet på bottenplattan;
3) Fäst lampan på sockeln och elektrifiera den sedan.

Notera

Undvik att installera den där solen skiner eller luftströmmen och temperaturen förändras uppenbart;
Undvik att vidröra detektionsfönstret med vassa saker eller grova föroreningar;
För maximal täckning av området bör enheten monteras 2,5 m över marken. Om det är opraktiskt att montera enheten på 2,5 m, kan enheten monteras antingen eller lägre, men hur mycket större area som helst skiljer sig från specifikationerna;
Enheten fungerar genom att känna av en rörlig värmekälla i det större området. Sensorn bör justeras så att den pekar något nedåt för bästa funktion. Glödlamporna bör också justeras så att de pekar något nedåt för bästa funktion. OBS: se till att ljushuvudena inte ska justeras så att de lyser direkt på PIR eller nära sensorn, annars kommer värmen från glödlampan att påverka sensorn;
Om du inte är bekant med elektriska ledningar rekommenderar vi att du tar hjälp av en kvalificerad elektriker som kan försäkra att installationen uppfyller nationella och lokala elregler.
Undvik att exponera den på en regnig plats;
Strålkastare rekommenderas. Överskrid inte totalt 75W×2watt.

Testa

Efter installationen, vrid TIME-ratten (2) till slutet (min) moturs innan du elektrifierar den; vrid LUX-ratten (3) till slutet (max) medurs. Lampan ska vara på efter att ha elektrifierat den, få den att sugas in igen 30 sekunder efter att den slocknat. Om alla är normala, vrid på tidsinställningsratten för att ställa in belysningstiden enligt din önskan, LUX-ratten (3) för att ställa in ljuskontroll och SEN-ratten (1) för att ställa in detekteringsområde.

UPPMÄRKSAMHET:

När du använder den här produkten, vänligen justera känsligheten till ett lämpligt läge du behöver, vänligen justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt på grund av fel rörelse. Eftersom känsligheten är för hög kan du lätt upptäcka fel rörelse genom att vindblåsande löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Allt
de leder till att produkten inte fungerar normalt!
När produkten inte fungerar normalt, försök att sänka känsligheten på lämpligt sätt och testa den sedan.

Något problem och löst sätt

1. Belastningen fungerar inte:
a: Kontrollera om anslutningskablarna för ström och belastning är korrekta;
b: Kontrollera om belastningen är bra;
c: Kontrollera om arbetsljuset överensstämmer med omgivande ljus.

2. Känsligheten är dålig:
a: Kontrollera om det finns hinder framför detektionsfönstret för att kunna ta emot signalen;
b: Kontrollera om den omgivande temperaturen är för hög;
c: Kontrollera om induktionssignalkällan finns i detekteringsfälten;
d: Kontrollera om installationshöjden motsvarar höjden som visas i instruktionen;
e: Kontrollera om den rörliga orienteringen är korrekt.

3. Sensorlampan kan inte stänga av lasten automatiskt:
a: Kontrollera om det finns en kontinuerlig signal i detektionsfältet;
b: Kontrollera om tidsinställningen är den längsta;
c: Kontrollera om strömstyrkan motsvarar instruktionen;
d: Kontrollera om temperaturen nära sensorlampan ändras tydligt, till exempel luftkonditionering eller central
uppvärmning etc.

● Justera inte känsligheten till den högsta när den används i olika miljöer. För det kan lätt leda till funktionsfel.
● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
