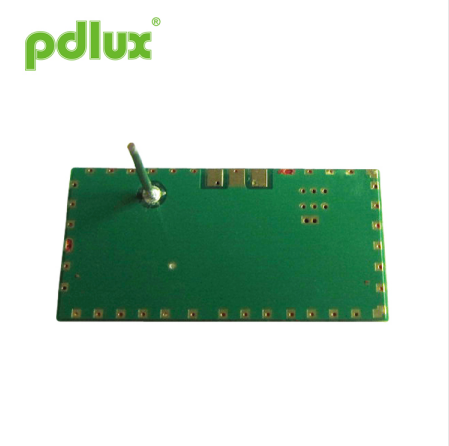

Mikrovågs HF-sensormodul
Mikrovågs HF-sensormodul är en C-Band Bi-Static Doppler-transceivermodul. Den använder inbyggd resonatoroscillator (CRO) förstärkt signal extern krets. Känsligare och lägre strömförbrukning än V2. Det är bekvämt för kunderna att utveckla olika produkter.
Modell:PD-V4
Skicka förfrågan
Mikrovågs HF-sensormodul
 |
Applicering av HF-sensormodul för mikrovågsugn ● Intelligent switch ● Automatiskt ljus ● Upptäcka inkräktare Funktion och fördel ● Låg trådlös uteffekt ● Låg strömförbrukning ● Beröringsfri detektering ● Lätt att matcha med den externa kretsen ● Hög anti-jamming-förmåga ● Passar olika tuffa miljöer ● Låg ljudnivå Mikrovågs HF-sensormodul en C-Band Bi-Static Doppler-transceivermodul. Den använder inbyggd resonatoroscillator (CRO) förstärkt signal extern krets. Känsligare och lägre strömförbrukning än V2. Det är bekvämt för kunderna att utveckla olika produkter. Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsbrytare. Den kan även användas för takmonterade inkräktare. Enligt EN 300440-V2.1.1、EN 62479：2010, RED-direktiv-2014/53/eu Enligt FCC Part 15.249 Enligt EN 62321, ROHS-direktivet-2011/65/eu Enligt REACH-direktivet-1907/2006/ec |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Frekvensinställning |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Radiated Power (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Inställningstid |
|
5 |
10 |
20 |
μSek |
|
Mottagen signalstyrka |
2 |
150 |
200 |
300 |
μVp-p |
|
Ljud |
3 |
0.5 |
|
2 |
mVrms |
|
Matningsspänning |
|
4.75 |
5.00 |
5.25 |
VDC |
|
Nuvarande förbrukning |
|
12 |
12.5 |
13.5 |
mA |
|
Pulsupprepningsfrekvens |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Pulsbredd |
4 |
15 |
50 |
70 |
μSek |
|
Driftstemperatur |
|
-15 |
22 |
90 |
℃ |
|
Vikt |
|
4.5 |
4.8 |
5.3 |
g |
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1-vägs vägförlusten på 64dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
