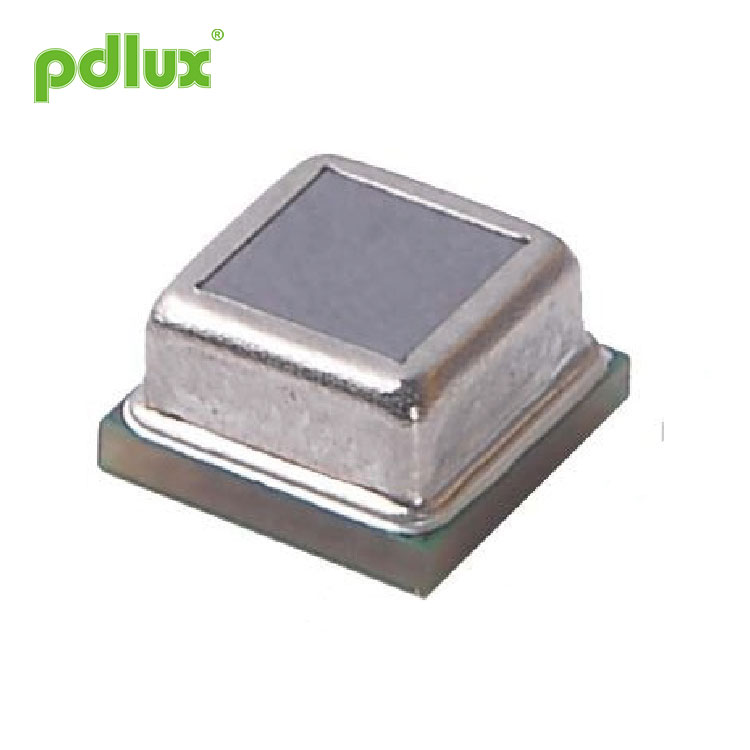

MINI Dual-Element SMD binär anti-störande digital infraröd sensor
När den pyroelektriska infraröda signalen som tas emot av MINI Dual-Element SMD Binary Anti Jamming Digital Infrared Sensor överskrider triggertröskeln inuti sonden genereras en räknepuls internt. När sonden tar emot en sådan signal igen kommer den att tro att den har fått den andra pulsen. När den väl fått 2 pulser inom 4 sekunder genererar sonden en larmsignal och REL-stiftet kommer att ha en högnivåutlösare.
Modell:PD-PIR-262LA-D
Skicka förfrågan
MINI Dual-Element SMD binär anti-störande digital infraröd sensor
Funktioner Liten SMD-lödningsmetod för återflöde Digital signalbehandling Aktivera effektreglering för att spara energi Inbyggt filter, stark anti-interferens Justerbar känslighet, timing och ljusstyrning Låg spänning, mikroförbrukning |
Ansökan Infraröd rörelsedetektering Sakernas internet Användbara Smarta hushållsapparater, hem Smarta armaturer Säkerhet, stöldskyddsprodukter Nätverksövervakningssystem osv |
Product and recommended pad size diagram of MINI Dual-Element SMD binär anti-störande digital infraröd sensor
Basic parameters of MINI Dual-Element SMD binär anti-störande digital infraröd sensor
Allt utöver klassificeringen i följande tabell kan orsaka permanent skada på enheten. Långvarig användning nära det nominella värdet kan påverka enhetens tillförlitlighet.
Parametrar |
Symbol |
Min |
Max |
Enhet |
Noterara |
Spänning |
VDD |
2.2 |
3.7 |
V |
|
Synvinkel |
|
X = 110 ° |
Y = 90 ° |
° |
Synvinkeln är a teoretiskt värde |
Förvaringstemperatur |
TST |
-40 |
80 |
℃ |
|
Upptäck våglängder |
λ |
5 |
14 |
μm |
|
Internal block diagram of MINI Dual-Element SMD binär anti-störande digital infraröd sensor
Arbetsförhållanden (T = 25 ° C, VDD = 3V, om inte annat anges)
Parametrar |
Symbol |
Min |
Typ |
Max |
Enhet |
Noterara |
Supply Spänning |
VDD |
2.2 |
3 |
3.7 |
V |
|
Arbetsström |
IDD |
9 |
9.5 |
11 |
μA |
|
Känslighetsgräns |
VSENS |
90 |
|
2000 |
μV |
|
Utgång REL |
||||||
Låg utström |
IOL |
10 |
|
|
mA |
VOL <1V |
Utgång hög ström |
IOH |
|
|
-10 |
mA |
VOH> (VDD-1V) |
REL låg utgångslåsetid |
TILL MIG |
|
2 |
|
s |
Ej justerbar |
REL hög utgångslåsetid |
TILL H |
2 |
|
3600 |
s |
|
Ange SENS / ONTIME |
||||||
Spänning input range |
|
0 |
|
VDD / 2 |
V |
The adjustment range is between 0V and VDD / 2 |
Ingångsström |
|
-1 |
|
1 |
μA |
|
Aktivera OEN |
||||||
Ingång låg spänning |
VIL |
Mellan 0,8V-1,2V är hysteresområdet |
0.8 |
V |
OEN-spänning hög till låg tröskelnivå |
|
Ingång högspänning |
VIH |
1.2 |
|
|
V |
OEN-spänning låg till hög tröskelnivå |
Ange strömmen |
II |
-1 |
|
1 |
μA |
Vss<VIN<VDD |
Oscillatorer och filter |
|
|
|
|
|
|
Lågpassfilteravgränsningsfrekvens |
|
|
|
7 |
Hz |
|
Högpassfilteravskärningsfrekvens |
|
|
|
0.44 |
Hz |
|
Oscillatorfrekvensen på chipet |
FCLK |
|
|
64 |
kHz |
|
Output trigger mode of MINI Dual-Element SMD binär anti-störande digital infraröd sensor
När den pyroelektriska infraröda signalen som mottas av sonden överskrider utlösningströskeln inuti sonden genereras en räknepuls internt. När sonden tar emot en sådan signal igen kommer den att tro att den har fått den andra pulsen. När den väl fått 2 pulser inom 4 sekunder genererar sonden en larmsignal och REL-stiftet kommer att ha en högnivåutlösare. .Dessutom, så länge som den mottagna signalamplituden överstiger mer än 5 gånger utlösningströskeln, krävs endast en puls för att utlösa REL: s utgång. Följande figur är ett exempel på utlösarlogikdiagram. Vid flera utlösare börjar underhållstiden för utgång REL från den sista giltiga pulsen.
ONTIME stiftinställning
När sonden upptäcker rörelsesignalen för människokroppen matar den ut en hög nivå på REL-stiftet. Varaktigheten för denna nivå bestäms av nivån som tillämpas på ONTIME-stiftet (se tabellen nedan). Om REL-enheten på hög nivå har genererat flera utlösarsignaler, så länge som en ny utlösarsignal detekteras, kommer REL-tiden att återställas och då startas timingen igen.
1. Arbetsströmmen är relaterad till det valda motståndet R. Ju större motstånd, desto mindre är arbetsströmmen. Den genomsnittliga ström som förbrukas av R under den effektiva fördröjningsperioden för REL är: IR 0,75VDD / R. Under den ineffektiva fördröjningsperioden förbrukar R ingen ström. Om du har höga energiförbrukningskrav och ofta befinner dig i den effektiva fördröjningstiden rekommenderas att du använder det digitala REL-tidsläget.
2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Noterara: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.
Tidsutrustning |
Inställningstid (er) (Typiskt värde) |
TIME stift spänningsområde |
Typ |
Rekommenderat värde för delningsmotstånd (noggrannhet ± 1%) |
|
|
|
|
|
Uppdragningsmotstånd RH |
Neddragningsmotstånd RL |
1 |
2 |
0 ~ 1 / 32VDD |
1 / 64VDD |
Ej upplagd / 1M |
0R |
2 |
5 |
1 / 32VDD ~ 2 / 32VDD |
3 / 64VDD |
1M |
51K |
3 |
10 |
2 / 32VDD ~ 3 / 32VDD |
5 / 64VDD |
1M |
82K |
4 |
15 |
3 / 32VDD ~ 4 / 32VDD |
7 / 64VDD |
1M |
124K |
5 |
20 |
4 / 32VDD ~ 5 / 32VDD |
9 / 64VDD |
1M |
165K |
6 |
30 |
5 / 32VDD ~ 6 / 32VDD |
11 / 64VDD |
1M |
210K |
7 |
45 |
6 / 32VDD ~ 7 / 32VDD |
13 / 64VDD |
1M |
255K |
8 |
60 |
7 / 32VDD ~ 8 / 32VDD |
15 / 64VDD |
1M |
309K |
9 |
90 |
8 / 32VDD ~ 9 / 32VDD |
17 / 64VDD |
1M |
360K |
10 |
120 |
9 / 32VDD ~ 10 / 32VDD |
19 / 64VDD |
1M |
422K |
11 |
180 |
10 / 32VDD ~ 11 / 32VDD |
21 / 64VDD |
1M |
487K |
12 |
300 |
11 / 32VDD ~ 12 / 32VDD |
23 / 64VDD |
1M |
560K |
13 |
600 |
12 / 32VDD ~ 13 / 32VDD |
25 / 64VDD |
1M |
634K |
14 |
900 |
13 / 32VDD ~ 14 / 32VDD |
27 / 64VDD |
1M |
732K |
15 |
1800 |
14 / 32VDD ~ 16 / 32VDD |
29 / 64VDD |
1M |
825K |
16 |
3600 |
15 / 32VDD ~ 16 / 32VDD |
31 / 64VDD |
1M |
953K |
Känslighetsinställningar
NEJ. |
SENS stift spänning |
NEJ. |
SENS stift spänning |
||
|
Spänning range (VDD) |
Central spänning (VDD) |
|
Spänning range (VDD) |
Central spänning (VDD) |
0 |
0 ~ 1/64 |
1/128 |
16 |
16/64 ~ 17/64 |
33/128 |
1 |
1/64 ~ 2/64 |
3/128 |
17 |
17/64 ~ 18/64 |
35/128 |
2 |
2/64 ~ 3/64 |
5/128 |
18 |
18/64 ~ 19/64 |
37/128 |
3 |
3/64 ~ 4/64 |
7/128 |
19 |
19/64 ~ 20/64 |
39/128 |
4 |
4/64 ~ 5/64 |
9/128 |
20 |
20/64 ~ 21/64 |
41/128 |
5 |
5/64 ~ 6/64 |
11/128 |
21 |
21/64 ~ 22/64 |
43/128 |
6 |
6/64 ~ 7/64 |
13/128 |
22 |
22/64 ~ 23/64 |
45/128 |
7 |
7/64 ~ 8/64 |
15/128 |
23 |
23/64 ~ 24/64 |
47/128 |
8 |
8/64 ~ 9/64 |
17/128 |
24 |
24/64 ~ 25/64 |
49/128 |
9 |
9/64 ~ 10/64 |
19/128 |
25 |
25/64 ~ 26/64 |
51/128 |
10 |
10/64 ~ 11/64 |
21/128 |
26 |
26/64 ~ 27/64 |
53/128 |
11 |
11/64 ~ 12/64 |
23/128 |
27 |
27/64 ~ 28/64 |
55/128 |
12 |
12/64 ~ 13/64 |
25/128 |
28 |
28/64 ~ 29/64 |
57/128 |
13 |
13/64 ~ 14/64 |
27/128 |
29 |
29/64 ~ 30/64 |
59/128 |
14 |
14/64 ~ 15/64 |
29/128 |
30 |
30/64 ~ 31/64 |
61/128 |
15 |
15/64 ~ 16/64 |
31/128 |
31 |
31/64 ~ 32/64 |
63/128 |
The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.
OEN-stiftinställningar
OEN är aktiveringsstiftet för REL-utgång. När OEN matar in en låg spänning är REL-utgången alltid låg. när OEN matar in en hög spänning, när PININ / NPIRIN-stiftet känner av en normal människokroppsutlösarsignal genom sensorn, matar REL ut en hög nivå tills det inte finns någon människokroppsutlösarsignal och den passerar REL Efter tidpunkten matar REL ut låg nivå. Efter en skärmningstid på cirka 2 sekunder kan människokroppssignalen kännas igen. OEN-stift kan anslutas till fotoresistorn eller fotodioden för att förverkliga funktionen att inte arbeta under dagen och arbeta på natten.
Typisk applikationskrets
Exempel på tillämpning av trioder
Reflow soldering of MINI Dual-Element SMD binär anti-störande digital infraröd sensor
Instruktioner för lödning av sensorflöde
Vid återlödning, följ temperaturkurvan som visas i bilden nedan. Allt som överstiger återflödestemperaturen som visas i bilden nedan måste kontakta säljtekniken i förväg.
Förpackning
Noterara: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.
Noterara for welding
Överskrid inte den maximala temperaturen för temperaturkurvan som visas i bilden ovan, annars kan det orsaka att sensorns prestanda försämras.
Upprepa inte återflödeslödning och upprepad uppvärmning och demontering, vilket allvarligt kommer att påverka sensorns livslängd och prestanda och som inte täcks av produktgarantin.
Använd inte frätande kemikalier för att rengöra det optiska filtret (absolut etanol kan användas), vilket kan orsaka att sensorn inte fungerar eller går sönder. Använd inte den omedelbart efter att sensorn är monterad, det rekommenderas att använda den efter 1H.
Be careful not to touch the terminals with metal pieces or hands. Noterara for welding:
Driftmiljö temperatur (luftfuktighet)
> Temperature: Working temperature: -30℃~+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Förvaringstemperatur: -40℃~ +80℃
> Luftfuktighet: Arbetsfuktighet: â ‰ ¤ 85% RH (bör inte vara dimma eller frusna)
Förvaringsfuktighet: â ‰ ¤ 60% RH
> När det gäller användningstemperatur och anpassningsomfång hänvisar det till temperatur och fuktighet som kan få sensorn att arbeta kontinuerligt, inte den kontinuerliga arbetsgarantin för hållbarhet och miljöbeständighet. När det används i miljöer med hög temperatur och hög luftfuktighet kommer sensorn att påskynda åldrandet.
Other considerations of MINI Dual-Element SMD binär anti-störande digital infraröd sensor
> Felaktig funktion kan uppstå på grund av elektrotermiskt brus som statisk elektricitet, blixtar, mobiltelefoner, radioapparater och högintensivt ljus.
> Kundterminalprodukten bör installeras ordentligt för att undvika fel som orsakas av vind och skakningar.
Det skadas efter stark vibration eller stötar och orsakar felfunktion. Undvik höghållfasta vibrationer eller stötar.
Denna produkt är inte en vattentät och dammtät produkt. Den ska vara vattentät, dammtät, mot kondens och isbildning när den används.
> Om frätande gas förångas i arbetsmiljön kommer det att orsaka funktionsfel.
