Miniatyr X-Band mikrovågssändare

Miniatyr X-Band mikrovågstransceiver är en miniatyr X-Band mikrovågstransceiver som använder Doppler-förskjutningsfenomenet för att "känna av" rörelse. Enheten, inrymd i en metallburk, har en dielektrisk resonatorstabiliserad oscillator, som ger stabil drift över ett brett temperaturområde i antingen CW eller låg arbetscykel pulsläge och en integrerad homodynmottagare för ökad känslighet och tillförlitlighet. Denna modulfamilj är tillgänglig med antingen +5v eller +3v matningsspänning.

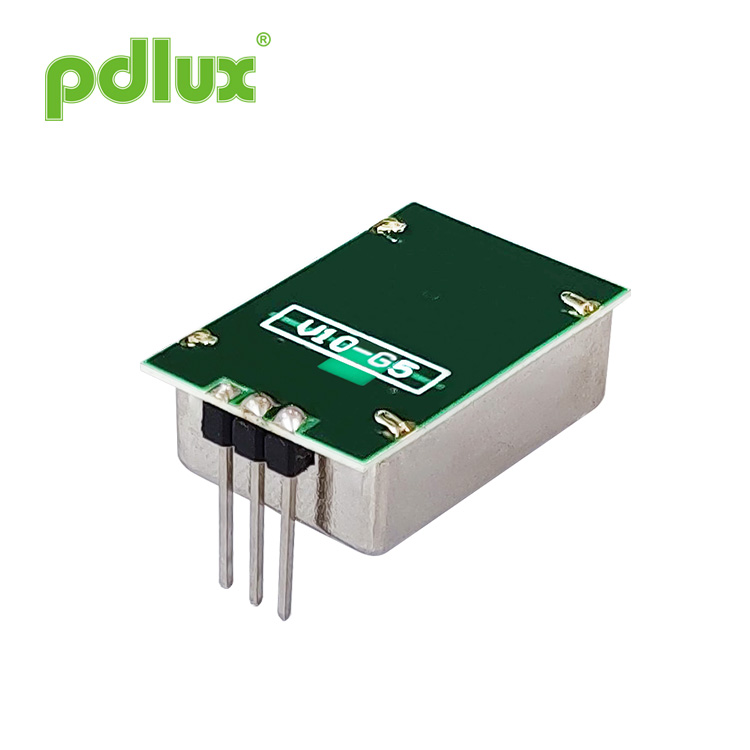

Modell:PD-V10-G5

Skicka förfrågan

Nyckelfunktioner

• Låg kostnad • Låg energiförbrukning • Hög känslighet • 3V och 5V versioner tillgängliga • Patch-antenn • RoHS-kompatibel

Ansökningar

• Vägghandvågsinduktionsströmbrytare • Takmonterad 360° rörelsesensor • Säkerhetssensor av taktyp • Taksensor lampsensor • Sensorer är installerade i glasspegeln i badrummet • Rörelsedetektering med stor vinkel

PD-V10-G5 är en miniatyr mycket känslig X-band mikrovågssändtagare mobil sensor som använder ett fönsterschema för sändning och mottagning. Den har 360-gradersdetektering, en rörelsesensor för takdetektering, en väggmonterad säkerhetssensor, en ljusavkänningsomkopplare, en glasspegel för automatisk kroppsavkänning och en mängd små volymer mikrovågs(radar) rörelsedetektionsprodukter.

Det bör överensstämma med tillämpningsreglerna för mikrovågssensorn, och skalet måste vara tillverkat av teknisk plast. Till exempel ingenjörsplaster, såsom ABS, PC, PS, etc. Strikt förbjud användning av helt slutna metallkapslingar!

Vid användning kan olika metoder användas för att ge ström efter behov. 1. Direkt ström tillförsel. 2. CW eller låg arbetscykel pulsläge Strömförsörjning i PWM-läge (kan minska strömmen genereras under drift).

PD-V10-G5 är en mikrovågssensor vars resultat och prestanda kräver senare koordinering av kretsar och algoritmer.

Modulfamiljen PD-V10-G5 erbjuds i tre specifikationer: 5V och 3V, samt det allmänna spänningsområdet 3-5V.

Produktstorlek

Products size

Täckningsmönster

Coverage Pattern

Parameter	Anteckningar	Min	Typ			Max		Enheter
Matningsspänning	Vcc	3.0	5.0			5.25		V
Lågspänningsversion		2.8	3.0			3.5
Nuvarande förbrukning	lcc	20	35			38		mA
Arbetsläge 1	Drivs av PWM, den kan styra arbetsströmmen vid 3-15mA							Typ
Arbetsläge 2	Standardspänningsläge
Pulsbredd	Tpuls	10μS (Kan justeras efter behov)						inom räckhåll
Stabil tid		5μSek						vara nära
Driftstemperatur	Topp	-30~+85			+100 (max.)			℃
Förvaringstemperatur	Tstg	-10			+60			℃
Ljud		3.5		4.0			4.5	mVrms
Frekvensinställning	f	24.000		24.125			24.250	GHz
Radiated Power (EIRP)	Vitlyning	<2,0		<2,5			<3,0	mW
Förvaring Luftfuktighet i omgivningen		10%~65%						RH

VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten av PCBA och tröskeln för MCU.
Utformningen av strålningsemissioner följer FCC- och CE-reglerna.

Särskild påminnelse:
På grund av att kretskortets totala tjocklek endast är 0,52 mm. Om man applicerar för stor sidokraft på stiften kan kopparfolien gå sönder. Orsakar sensorfel.

ANMÄRKNINGAR
Styrkan på sensorns utsignal (detektionsområde) beror på signal-brusförhållandet. Högre eller lägre än den nominella driftstemperaturen kan sensorn också fungera, men prestandan kommer att minska.
För att undvika skador på enheterna bör försiktighet iakttas under hanteringen. Korrekt elektrostatisk urladdning (ESD) försiktighetsåtgärder bör iakttas i alla skeden av lagring, hantering, montering och testning.
