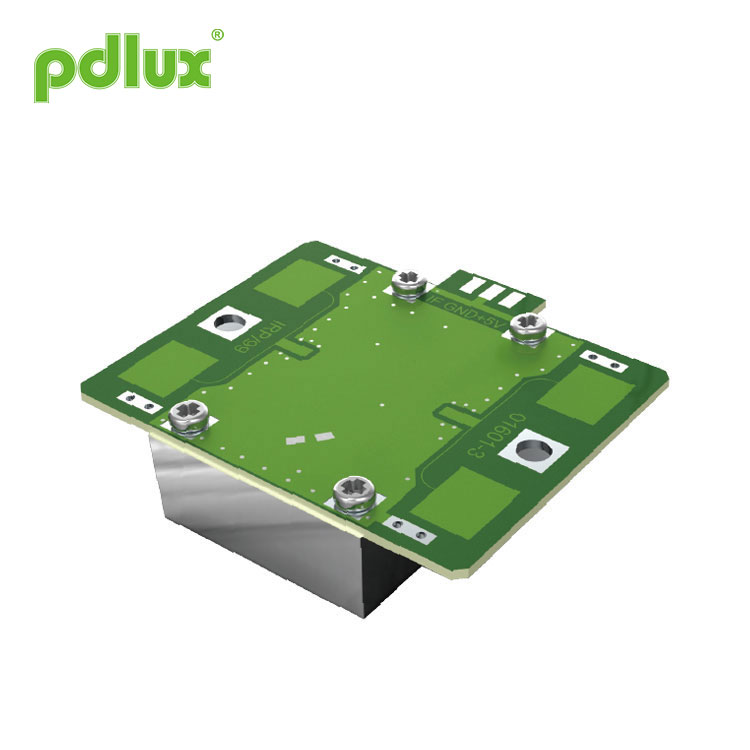

PDLUX PD-V9 Security 10.525GHz Mikrovågssensormodul
PDLUX PD-V9 Security 10.525GHz Microvågssensormodul är en X-Band Bi-Statisk Doppler-sändtagarmodul. Det är den inbyggda resonatoroscillatorn (CRO). Denna modul, V9 antar platt planantenn, lämplig för väggmontering. Säkerhet 10.525GHz mikrovågssensormodul kan förbättra dess främre signalmottagningsförmåga och minska dess flank blinda område. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PDLUX PD-V9
Skicka förfrågan
PDLUX PD-V9 Security 10.525GHz Mikrovågssensormodul
PDLUX PD-V9 Security 10.525GHz Mikrovågssensormodul is a X-Band Bi-Static Doppler transceiver module. It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Security 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 Security 10.525GHz Mikrovågssensormodul is ideally suitable for occupancy sensor in automatic lighting switches. Security 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V9 Security 10.525GHz Mikrovågssensormodul â— Intelligent omkopplare â— Vägghängd strömbrytare â— Inbrottsdetektering Funktion och fördel
â— Låg trådlös effekt |
Enligt EN 300440-V2.1.1ã € EN 62479：2010, RÖDT direktiv-2014/53 / eu
Enligt FCC del 15.249 |
|
Antennstrålmönster
|
Size of PDLUX PD-V9 Security 10.525GHz Mikrovågssensormodul
|
| Parameter | Anteckningar | Min | Typ | Max | Enheter | ||||||
| Frekvensinställning | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Strålad kraft (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Inställningstid |
|
5 | 10 | 20 | μSec | ||||||
| Mottagen signalstyrka | 2 | 150 | 200 | 250 | μVp-s | ||||||
| Ljud | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Matningsspänning |
|
4.75 | 5.00 | 5.25 | V (impulsströmkälla) | ||||||
| Nuvarande förbrukning |
|
10 | 12 | 14 | mA | ||||||
| Upprepningsfrekvens för puls | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Pulsbredd | 4 | 10 | 20 | 30 | μSec | ||||||
| Arbetstemperatur |
|
-15 | 22 | 55 | ℃ | ||||||
| Vikt |
|
7.5 | 8 | 8.5 | g | ||||||
Anmärkning 1: De utstrålade utsläppen är utformade för att uppfylla FCC: s regler.
Note2:The Mottagen signalstyrka(RSS) is measured at the total 1 Ways path loss of 70dB.
Anmärkning 3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten inuti en anekoisk kammare.
Anmärkning 4: Pulsfunktion
