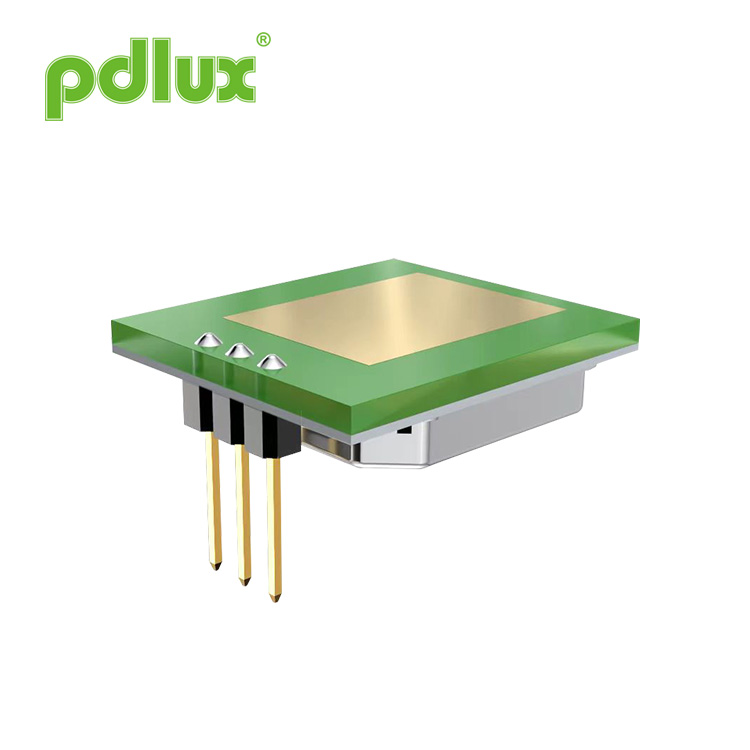

PD-V5-N 360° 5,8GHz Mikrovågsrörelsesensor
PD-V5-N 360° 5,8 GHz mikrovågsrörelsesensor är en C-Band Bi-Static Doppler-sändtagare modul. Den antar inbyggd Resonator Oscillator (CRO) förstärkt signal extern krets, det är bekvämt för kunderna att utveckla olika produkter.
Modell:PD-V5-N
Skicka förfrågan
PD-V5-N 360° 5,8GHz Mikrovågsrörelsesensor
VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten för PCBA och tröskeln för MCU.
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 64dB.
Ansökan
Intelligent switch
Automatiskt ljus
Upptäcka inkräktare
Låg trådlös effekt
Låg energiförbrukning
Beröringsfri upptäckt
Lätt att matcha med den externa kretsen
Hög anti-jamming-förmåga Passar olika tuffa miljöer
Låg ljudutgång
Intelligent switch
Automatiskt ljus
Upptäcka inkräktare
Låg trådlös effekt
Låg energiförbrukning
Beröringsfri upptäckt
Lätt att matcha med den externa kretsen
Hög anti-jamming-förmåga Passar olika tuffa miljöer
Låg ljudutgång
PD-V5-N 360° 5,8 GHz mikrovågsrörelsesensor är en C-Band Bi-Static
Doppler-transceivermodul. Den använder inbyggd resonatoroscillator (CRO)
förstärkt signal extern krets, Det är bekvämt för kunderna att
utveckla olika produkter.
Denna modul är idealiskt lämpad för närvarosensor i automatisk belysning strömbrytare. Den kan också användas för takmonterade inbrottsdetektorer.
Denna modul är idealiskt lämpad för närvarosensor i automatisk belysning strömbrytare. Den kan också användas för takmonterade inbrottsdetektorer.
Enligt EN 300440、EN 62479
RED-direktivet - 2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC
RED-direktivet - 2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC
Produktstorlek
Referenskretsar
Referenskretsar
Tekniska parametrar
| Parameter | Anteckningar | Min | Typ | Max | Enheter |
| Matningsspänning |
|
4.75 | 5.00 | 5.25 | V |
| 2.85 | 3.00 | 3.15 | |||
| Frekvensinställning | 1 | 5.75 | 5.80 | 5.85 | GHz |
| Radiated Power (EIRP) | 1 | 0.18 | 0.20 | 0.22 | mW |
| Mottagen signalstyrka | 2 | 150 | 200 | 300 | μVp-p |
| Nuvarande förbrukning |
|
18.5 | 19 | 19.5 | mA |
| Driftstemperatur |
|
-30 | 25 | 105 | ℃ |
VARNING: Det faktiska detekteringsintervallet är relaterat till kretsens signalförstärkningsförstärkning, den övergripande layouten för PCBA och tröskeln för MCU.
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 64dB.
