PDLUX PD-S16-V1 Mikrovågsgivarmodul 5.8GHz Mikrovågssensor + MCU + IR-mottagare

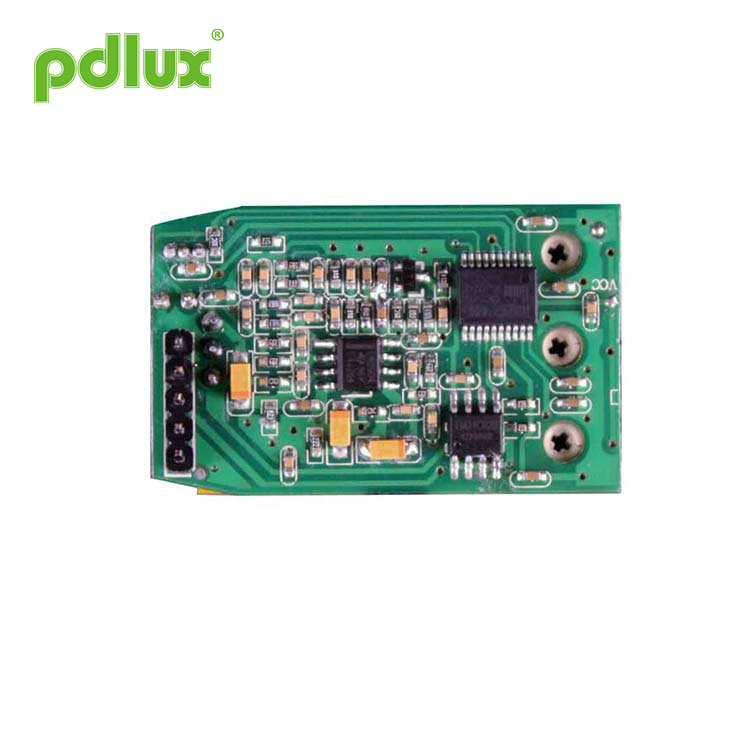

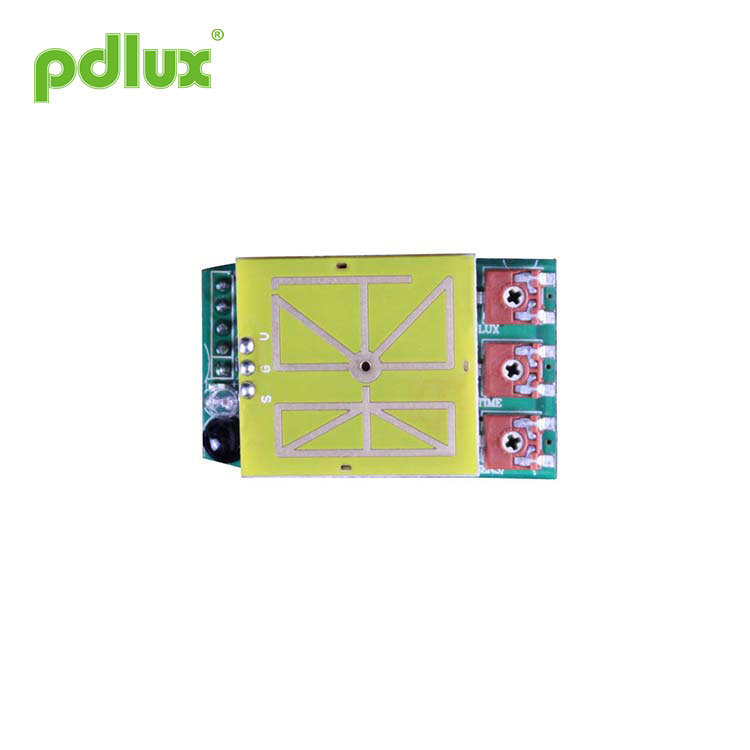

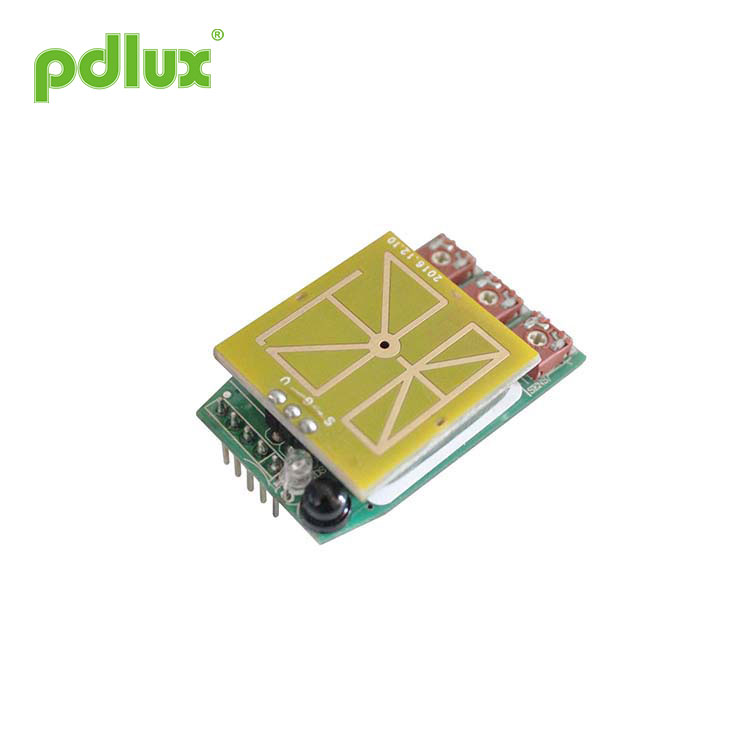

PDLUX PD-S16-V1 Mikrovågssensormodul 5.8GHz Mikrovågssensor + MCU + IR-mottagare är en komplett avkänningsmodul som består av 360 graders mikrovågssensor på 5,8 GHz, ljuskänslig sensor, signalförstärkarkrets, MCU och fjärrkontrollmottagarkrets . Tre potentiometrar kan justera detekteringskänsligheten, fördröjningstiden och ljusstyrkan. Utgångsstyrsignalen kan direkt styra reläkretsen, startstiftet på strömbrytaren och andra styrkretsar. Det är bekvämt för sekundär utveckling av olika användare och installation av skal med olika strukturer.
Modell:PDLUX PD-S16-V1
Skicka förfrågan
Sammanfattning
PDLUX PD-S16-V1 Mikrovågsgivarmodul 5.8GHz Mikrovågssensor + MCU + IR-mottagare is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUX PD-S16-V1 Mikrovågsgivarmodul 5.8GHz Mikrovågssensor + MCU + IR-mottagare
|
Strömkälla: DC5V Arbetsström: <30mA Mikrovågssensor arbetsfrekvens: 5,8 GHz Arbetstemperatur: -15 ° C ~ + 70 ° C Tidsinställning: 10s-20min. (justerbar)Ljusstyrning: 10-300LUX, allt ljus (justerbart) |
Avkänningsvinkel: 360 ° (takinstallation), 180 ° (vägginstallation) Detektionsområde: 2-10m (radier) (justerbar). (takinstallation) Avstånd för detektering av vertikal rörelse:> 20m Detektionshastighet: 0,5m-1,5m / sUtseende storlek: 42,6 mm (längd) X 26 mm (bredd) X 9,4 mm (höjd) |
Sensorinformation
Function of PDLUX PD-S16-V1 Mikrovågsgivarmodul 5.8GHz Mikrovågssensor + MCU + IR-mottagare
Pin Dunction Beskrivning
|
siffra |
Pin-namn |
Ingång / utgång |
Förklaring |
|
1 |
NC |
|
EJ |
|
2 |
NC |
|
EJ |
|
3 |
Produktion |
Produktion |
Högnivå signalutgång 10s-20min (justerbar) |
|
4 |
+ 5V |
Inmatning |
Kraft positiv |
|
5 |
GND |
Inmatning |
Effekt negativ |
Knob adjustment of PDLUX PD-S16-V1 Mikrovågsgivarmodul 5.8GHz Mikrovågssensor + MCU + IR-mottagare
(1) Inställning av detektionsområde (känslighet)
Användaren kan med rimlighet välja potentiometerns position i enlighet med detekteringsområdet.
(2) Tidsinställning
Användare kan välja lämplig fördröjningstid enligt olika användningsmiljöer och olika produktdefinitioner.
(3) Ljuskontrollinställning
Arbetsbelysningsvärdet kan välja en lämplig position i intervallet 10 ~ 300LUX och allt ljus.
