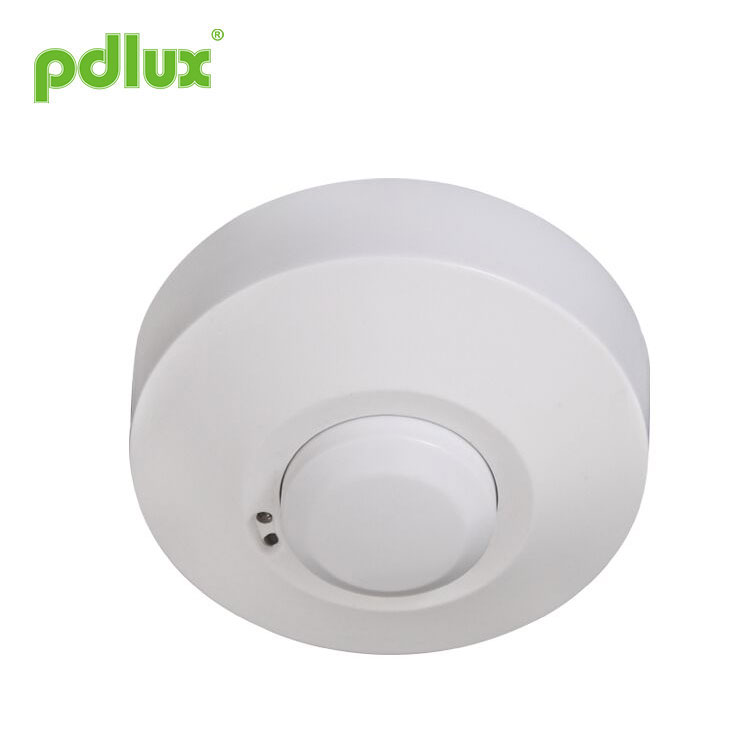

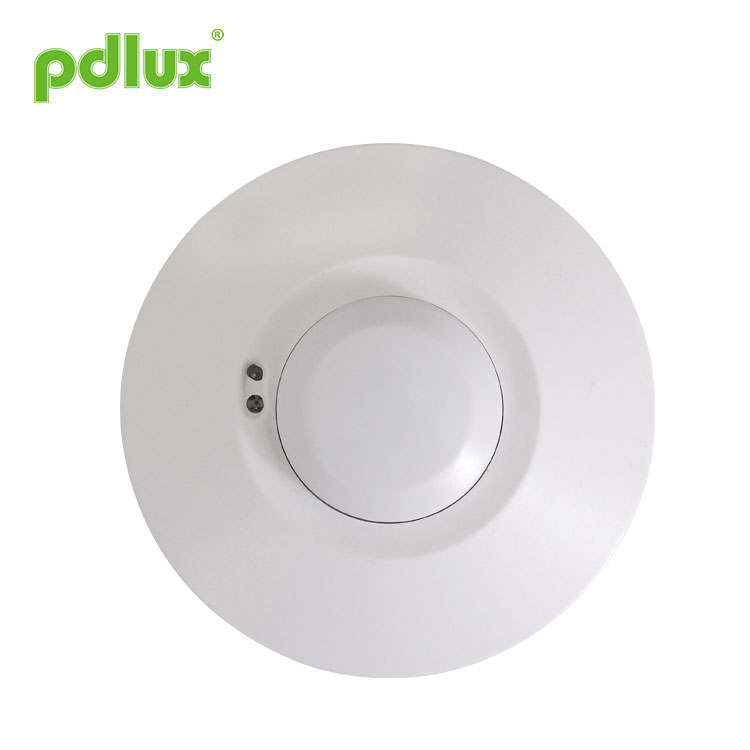

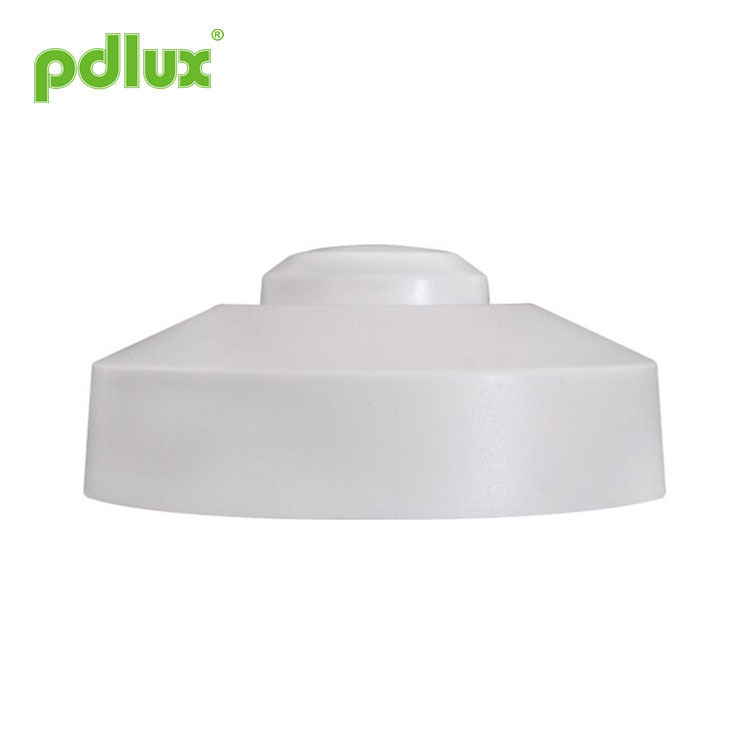

Rund mikrovågssensor rörelsedetektor
Den runda mikrovågssensorns rörelsedetektor är enligt mikrovågsdopplereffekten, det kan vara
används ofta som automatisk kontrollomkopplare, säkerhetssystemet och automatiskt videokontrollsystem för ATM, som
samt andra automatiska induktionskontrollområden. Detektionssättet har nedanstående fördelar jämfört med
annat enligt följande: 1. Beröringsfri detektering, 2. Lämplig för dålig miljö, immun mot temperatur, fuktighet,
buller, luft, damm, ljus...3.RF-störningsförmåga, 4.Sändningseffekt endast 0,2 mW, det kommer inte att skada människan
kropp. Enkel installation + enkel kabeldragning. Vi använder appropriativ mikrobearbetningsintegrator, inte bara för hög
känslighet och brett utbud av upptäckt, och på mycket tillförlitligt arbete, felfrekvensen är extremt låg, Det kan stabil
arbetar på temperaturområdet: - 15 ~ + 70 Celsius grader.
Modell:PD-MV1012-Z
Skicka förfrågan
Du kan vara säker på att köpa Round Microwave Sensor Motion Detector från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans. Den använder MCU:n för att exakt beräkna omkopplarinformationen och kontrollerar noggrant reläet som ska slås på vid sinusvågens nollpunkt, så att varje belastning slås på. Vid nollpunkten för sinusvågen undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskada reläet som genereras av kondensatorn med stor kapacitet under påverkan av den höga spänning under belastningen.
På grund av diversifieringen av nuvarande elektriska belastningar, har särskilt LED-lampor, energisnåla lampor och lysrör alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A.
Det ordinarie reläet på 10 A klarar bara tre gånger av startströmmen och det är troligt att reläet kommer att gå sönder inom några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.
För att övervinna detta problem använder den här produkten avancerad digital precisionsberäkning för att slå på belastningen när sinusvågen har nollpotential, vilket löser problemet med belastningsstötström, vilket avsevärt förbättrar belastningskapaciteten och förlänger produktens livslängd.
Den senaste styrmetoden för massproduktionssensorteknologi kan enkelt kontrollera vilken belastning som helst. Det är en medium och high-end produkt. Även om kostnaden ökar jämfört med den konventionella versionen, ökar produktens tillförlitlighet och livslängd avsevärt. Den här produkten är lika med att välja sinnesfrid och att välja säkerhet.
NOTERA:
|
Högfrekvensutgången från denna sensor är <0,2mW - det är bara en 5000 av sändningseffekten från en mobiltelefon eller utgången från en mikrovågsugn. |
|
Specifikationer
|
Kraftkälla: |
220-240VAC 50/60Hz |
|
Överföringseffekt: |
<0,2mW |
|
Nominell belastning: |
1200W. någon belastning |
|
Installation sitter: |
inomhus, takmontering |
|
Detekteringsvinkel: |
360° |
|
Detektionsområde (22℃): |
1-8m (radii.) (justerbar) |
|
Tidsinställning: |
8sec to 12min (adjustable) |
|
Ljus kontroll: |
2~2000LUX (justerbar) |
|
Arbetstemperatur: |
-15°C~+70°C |
|
HF-system: |
5,8 GHz CW elektrisk våg, ISM-band |
Sensorinformation
Installation
1. Håll det borta från barnen.
2. Undvik brand/hög temperatur/fuktiga platser för installation.
3. Bekräfta när du stänger av strömkabeln.
1．Ta ner det övre locket genom att vrida det moturs (se fig.1) och dra sedan åt de två skruvarna som fäster mittskyddet (se fig.2);
2． Håll basen mot taket och markera borrhål (se fig.3), var uppmärksam på eventuella befintliga ledningar i taket;
3． Borra hålen, sätt i väggpluggar (6 mm dia.) (se fig.4);
4. Sätt strömkabeln och lastkabeln genom bashålen (se fig.5);
5． Skruva fast basen (se fig. 6);
6．Anslut strömförsörjningen och belastningskabeln till anslutningsterminalen enligt anslutningskabelmärket.
7．Stäng mittlocket (se fig.6) och justera ratten till inställning;
8. Montera glasskärmen och vrid den medurs (se fig.6).

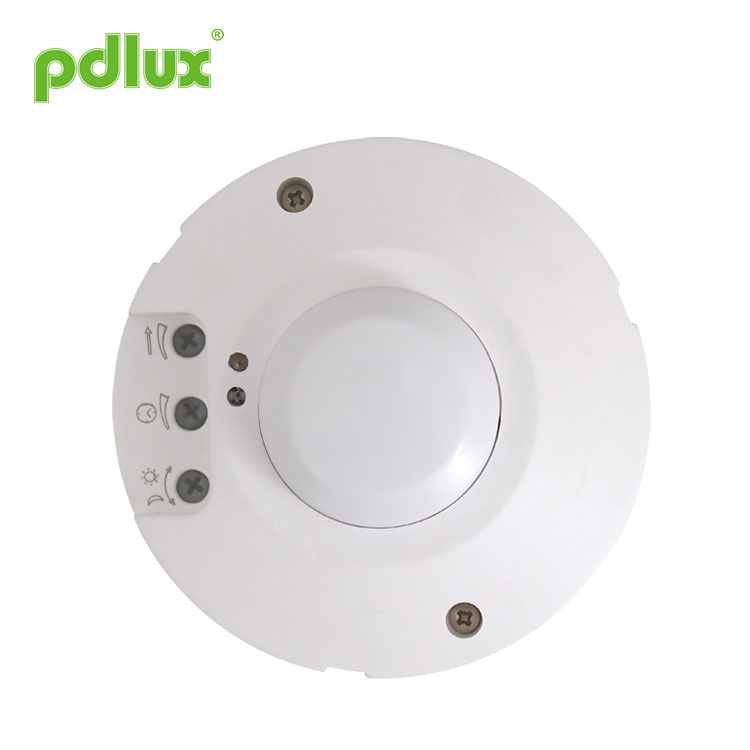

Kontrollratt
|
Inställning av detektionsområde (känslighet) |
Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detektionszon som skapas på marken efter montering av sensorljuset på en höjd på 2,5 m, vrid detektionskontrollen helt moturs för att välja lägsta detektering räckvidd (ca 1 m radier), och helt medurs för att välja maximalt detektionsintervall (ca 8m radier). |
|
|
OBS: Ovanstående detekteringsområde uppnås i fallet med en person som är mellan 1,6m~1,7m lång med mellanfigur och rör sig med en hastighet av 1,0~1,5m/sek. om personens ändring av statur, figur och rörelsehastighet, kommer även detekteringsområdet att ändras.
position du behöver, vänligen justera inte känsligheten till maximalt för att undvika produkten fungerar inte normalt orsakat av fel rörelse.På grund av känsligheten är för högt upptäcker lätt fel rörelse av vindblåsande löv och gardiner, små djur, och fel rörelse genom störning av elnätet och el Utrustning. Alla dessa leder till att produkten inte fungerar normalt!
på lämpligt sätt och testa det sedan. |
||
|
Tidsinställning |
Ljuset kan ställas in för att vara PÅ under vilken tidsperiod som helst mellan ca. 8 sek (vrid helt moturs) och max 12min (vrid helt medurs). Varje rörelse som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för justering av detekteringen zon och för att utföra gångtestet. |
|
|
OBS: efter att lampan släckts tar det ca. 1 sek innan den kan för att börja upptäcka rörelse igen. Ljuset tänds bara in svar på rörelse när denna period har förflutit. |
||
|
Ljuskontrollinställning |
Den valda ljusresponströskeln kan vara oändligt från ca. 2-2000 lux. Vrid den helt moturs för att välja skymning-till-gryning med cirka 2 lux. Vrid den helt medurs för att välja dagsljusdrift på cirka 2000lux. Tvredet måste vridas helt medurs när detekteringen justeras zon och utför gångtestet i dagsljus. |
|
|
Obs: justera inte de tre funktionsknapparna för mycket. Det är eftersom de tre funktionsknapparna var kopplade till komponenterna direkt, det finns en liten propp i var och en av de tre komponenterna, när du justerar knapparna från början till slut, kommer den överdrivna svängen att skada proppen, och leder till 360°-non-stop-vändningen. Justera intervallgränsen är 270°, var uppmärksam på detta. |
||
Felsökning
|
Felfunktion |
Orsak |
Avhjälpa |
|
Belastningen kommer inte att fungera |
fel ljusstyrningsinställning vald |
Justera inställningen |
|
belastning felaktig |
Ändra belastning |
|
|
strömbrytare AV |
Slå på |
|
|
Lasten fungerar alltid |
Lasten fungerar alltid |
Kontrollera zoninställningen |
|
Lasten fungerar utan identifierbar rörelse
|
sensorn inte monterad för detektering rörelse pålitligt |
Montera höljet säkert |
|
rörelse inträffade, men inte identifierade av sensorn (rörelse bakom väggen, rörelse av ett litet föremål omedelbart lampa i närheten etc.) |
Kontrollera zoninställningen |
|
|
Belastningen kommer inte att fungera trots rörelse |
snabba rörelser undertrycks för att minimera felfunktion zonen du har ställt in är för liten |
Kontrollera zoninställningen |
Varning!
Vänligen bekräfta med professionell installation.
Stäng av strömförsörjningen före installation och borttagning.
Se till att du har brutit strömmen av säkerhetsskäl.
Felaktig användning orsakade förluster, tillverkaren tar inget ansvar
