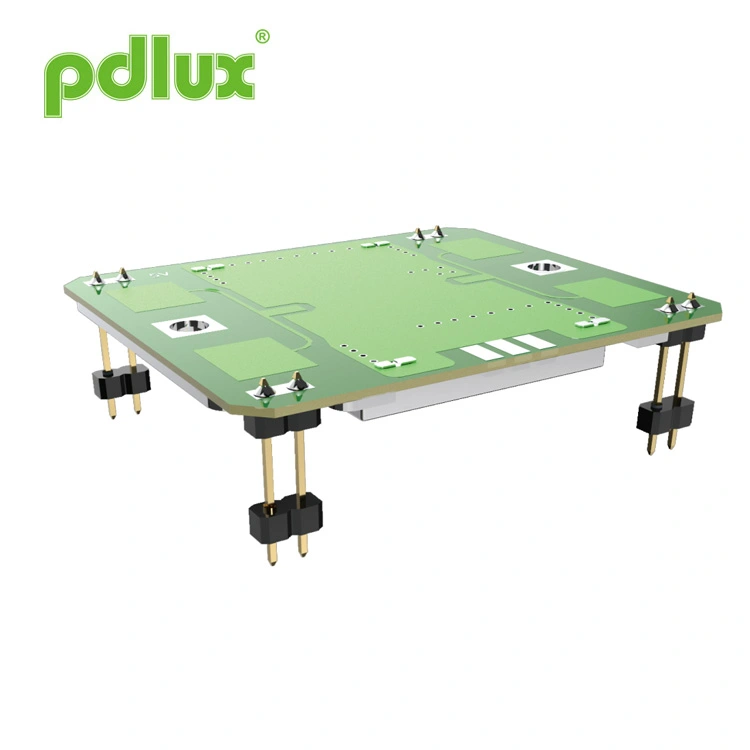

10,587 GHz säkerhetsmodul för mikrovågsradarsensor
Pdlux är en dedikerad leverantör av 10,587GHz säkerhetsmikrovågsradarsensormodul som arbetar i X-bandet (10,525-10,687GHz, frekvens anpassningsbar per region). Med en patchantenn, DRO, lågströmsuttag och kompakt storlek, ger den både vidvinkel- (H-plan) och smalvinklad (E-plan) detektering för flexibel montering. Strömförbrukningen kan minskas ytterligare via PWM-läge. RoHS-kompatibel, den är lämplig för säkerhetssystem, automatiska dörrar, rörelsebelysning, IoT och hastighetssensorer.
Modell:PD-V9H
Skicka förfrågan
PD-V9H
- Frekvensinställning: 10,587GHz ±10M
- Inklusive patchantenn
- DRO: Dielektrisk resonatoroscilato
- Låg likströmsdränering
- Liten storlek
- Överensstämmelse med RoHS
| Punkt | Specifikationer | |
| Frekvensinställning | 10,587 GHz ±10M | |
| Skick | Ta = +25 C， Vin = +5 VDC | |
| Driftspänning | +5,0 ± 0,5 VDC | |
| Driftström | <32 mA typ. | |
| Uteffekt | 20 mW (13 dBm) E.I.R.P. typ. | |
| Frekvensstabilitet | ±5 MHz max. (Ta: -30 till +55 C) | |
| Returförlustkänslighet | -90 dBc typ. | |
| Andra harmoniska emissionen | -40 dBm räckvidd | |

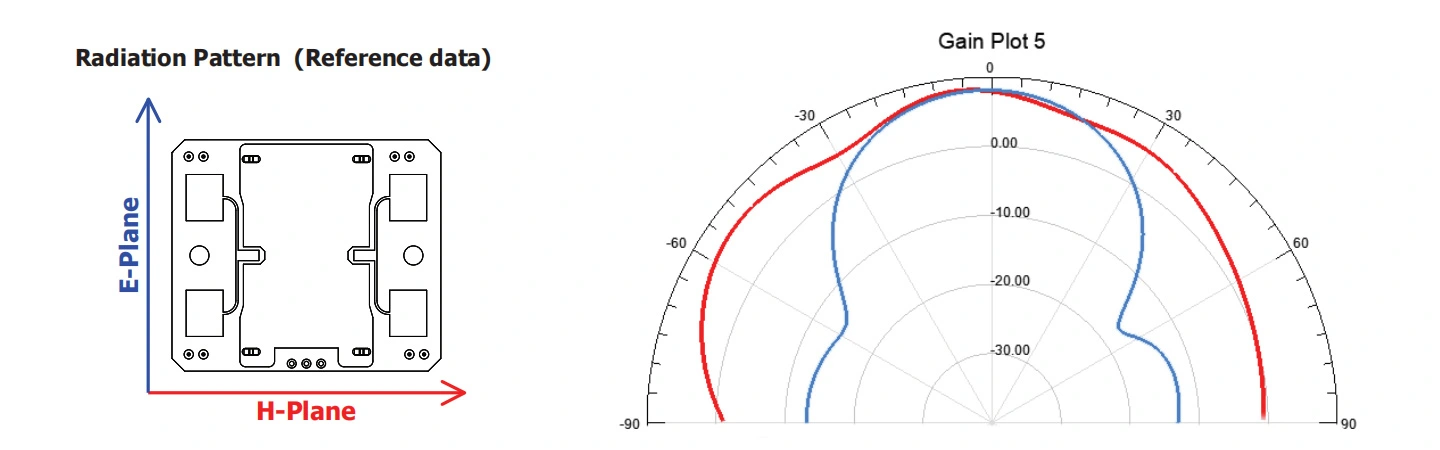

| Antennstrålebredd (-3 dB) | E-plan | 36 grader nom. (Den oretiska fulla vinkeln på 72 grader) |
| H-Plane | 72 grader nom. (Den oretiska fulla vinkeln på 144 grader) | |
| RF-gränssnitt | Patch antenn | |
| Temperaturområde | -30 till +55 C (Standard användningsomfång), -40 till +80 C (Maximalt användningsområde) | |
| Förordning för efterlevnad | -30 ETS 300 440 | |
PD-V9-seriens ljusstyrkesensor fungerar i X-bandet. Driftsfrekvensen ligger i frekvensområdet 10,525 GHz till
10,687 GHz. Användare måste göra inköp baserat på anpassning enligt frekvensreglerna i det land där det är
belägen. Till exempel, 10,525GHz, 10,587GHz, 10,687GHz. PD-V9-seriens sensorer används ofta inom säkerhet och övervakning
applikationsprodukter, automatiska dörrsensorer, mobila avkänningsljus, IoT-sensorer, hastighetssensorer och olika mobila sensorer
produkter.
Sensorn har H-Plane-detektion av stor vinkel och Eplan-detektion av liten vinkel. Användare kan fixera sensorn i olika vinklar som
behövs under användning. som om användarna vill att sensorns arbetsström ska vara så liten som möjligt kan du ställa in strömförsörjningsläget
av sensorn till PWM-läge (duty cycle), vilket effektivt kan minska arbetsströmmen.
När användare stöter på följande problem när de använder eller direkt byter ut originalsensorn.
1. Första användning:
När du använder sensorn i PD-V9-serien för första gången och stöter på hög känslighet eller otillräcklig känslighet, bör du
kontrollera först förstärkningsinställningens status för förstärkningskretsen. Och om beräkningsmetoden som används av MCU för att bearbeta signaler
är lämpligt. Generellt sett är det lätt att hitta en lösning.
2. Möjliga problem som kan uppstå vid direkt ersättning av tidigare använda sensorer:
När man direkt ersätter tidigare använda sensorer kan det också finnas problem med hög känslighet och låg känslighet, vilket kan vara
lätt löst. Att helt enkelt öka förstärkningskretsen eller minska förstärkningen av förstärkningskretsen är tillräckligt. Inget behov av det
överväg MCU:s signalbehandlingsalgoritm.
Hjälp som nybörjare kan behöva när de använder:
Om du stöter på problem när du använder sensorerna i PD-V9-serien och behöver hjälp. Du kan kontakta oss via e-post. Generellt kan man få svar.
Produktintroduktion:
Produktintroduktionen kan modifieras och förbättras av PDLUX när som helst när det är nödvändigt. Alla kommer inte nödvändigtvis att meddelas i tid.
