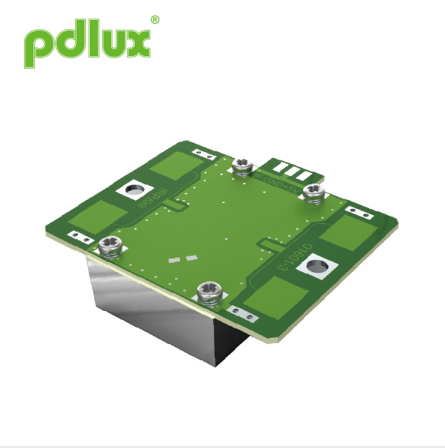

Automatisk dörr 10,525 GHz mikrovågssensormodul
Automatic Door 10,525GHz Microwave Sensor Module är en X-Band Bi-Static Doppler-sändtagaremodul. Det är en inbyggd resonatoroscillator (CRO). Denna modul, V9 använder en platt planantenn, lämplig för väggmontering. Automatisk dörr 10,525 GHz mikrovågssensormodul kan förbättra dess främre signalmottagningsförmåga och minska dess flanka blinda område. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V9
Skicka förfrågan
Automatisk dörr 10,525 GHz mikrovågssensormodul
Automatic Door 10,525GHz Microwave Sensor Module är en X-Band Bi-Static Doppler-sändtagare-modul. Det är en inbyggd resonatoroscillator (CRO). Den här modulen V9 använder en platt planantenn, lämplig för väggmontering. Automatisk dörr 10,525 GHz mikrovågssensormodul kan förbättra dess främre signalmottagningsförmåga och minska dess flanka blinda område. Dess prestanda är bättre än sensorerna på marknaden.
Automatisk dörr 10,525 GHz mikrovågssensormodul är idealiskt lämplig för närvarosensor i automatiska belysningsbrytare. Automatisk dörr 10,525 GHz mikrovågssensormodul kan också användas för takmonterade inkräktare.
|
Användning av automatisk dörr 10,525 GHz mikrovågssensormodul ●Intelligent switch ●Vägghängd strömbrytare ● Upptäcka inkräktare Funktion och fördel
●Låg trådlös uteffekt |
Enligt EN 300440-V2.1.1、EN 62479：2010,RED-direktivet-2014/53/eu
Enligt FCC Part 15.249 |
|
Antennstrålemönster
|
Produktstorlek
|
| Parameter | Anteckningar | Min | Typ | Max | Enheter | ||||||
| Frekvensinställning | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
| Radiated Power (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
| Inställningstid |
|
5 | 10 | 20 | μSek | ||||||
| Mottagen signalstyrka | 2 | 150 | 200 | 250 | μVp-p | ||||||
| Ljud | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| Matningsspänning |
|
4.75 | 5.00 | 5.25 | V (impulsströmkälla) | ||||||
| Nuvarande förbrukning |
|
10 | 12 | 14 | mA | ||||||
| Pulsupprepningsfrekvens | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| Pulsbredd | 4 | 10 | 20 | 30 | μSek | ||||||
| Driftstemperatur |
|
-15 | 22 | 55 | ℃ | ||||||
| Vikt |
|
7.5 | 8 | 8.5 | g | ||||||
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift
