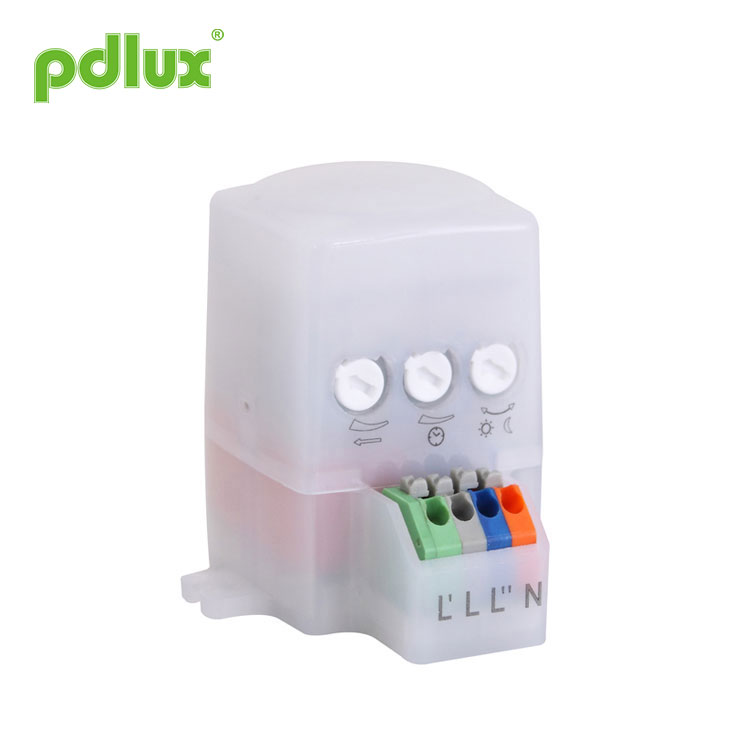

Tak 360 ° upptäckt av mikrovågssensor

PD-MV1017B Instruktioner för mikrovågssensor

Sammanfattning

Ceiling 360 ° Detection of Microwave Sensor är en högprecisions digital mikrovågssensor vars detekteringsområde är 360 ° och arbetsfrekvensen är 5,8 GHz. Den är baserad på Doppler-principen som integrerar sändning och mottagning. Det antar MCU (Micro Control Unit) som kraftigt ökar dess precision och minskar dess felfrekvens. Är känsligt i utseende och kompakt i strukturen. Den kan anslutas oberoende till lasten eller enkelt installeras inuti belysningen med lampskärm av glas eller plast. Det används i stor utsträckning i gångar, tvättrum, hiss, hushåll eller andra offentliga områden för säkerhetsskydd eller energibesparing. Ceiling 360 ° Detection of Microwave Sensor gäller för flera tekniska patent och är det perfekta valet för ditt intelligenta liv.

EN 61058-1: 2002 + A2: 2008 EN 50317: 2002 EN 301489-1 V1.8.1 (2008-04) EN 301489-3 V1.4.1 (2002-08) EN 300440-1 V1.5.1 (2009-03) EN 300440-2 V1.3.1 (2009-03)

Funktioner

1. Icke-strålningsskada: dess sändareffekt är lägre än 0,3 mW, vilket inte skadar människokroppen.

2. Pålitlig och stabil prestanda: den tillämpar RC-filtrering och digital filtrering vid digital bearbetning. Den använder också den digitala nollutlösningstekniken, det vill säga vid nollpunkten kommer den att anslutas automatiskt eller automatiskt kopplas bort. Den använder Tyco högeffektrelä för att styra utgången, vilket säkerställer dess tillförlitliga prestanda. Det antar strömhanteringschip för att garantera dess stabila prestanda i 100-240V / AC.

3. Fjärrinställning: den är utformad med fjärrfunktionen, det vill säga, du kan förinställa dess funktion med potentiometer eller fjärrkontroll efter dina praktiska behov. Du kan enkelt ställa in och välja funktionen inom 12 meter.

Specifikationer

Sensorinformation

Applikationer

Mikrovågsugn kan tränga igenom glaset, plasten och träet, så att mikrovågssensorn kan installeras i skuggan av viss tjocklek av glas, plast eller trä. Till exempel kan applikationen i belysning, endast om du gör anslutning enligt nedan, ändra de vanliga belysningarna till automatisk avkänningsbelysning.

Ovanstående applikation inuti belysningen är en av flera praktiska användningsområden. Du kan också installera en eller flera inuti taket eller golvet för att styra hela passagen.
Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kan störningarna bland dem leda till felreaktioner.

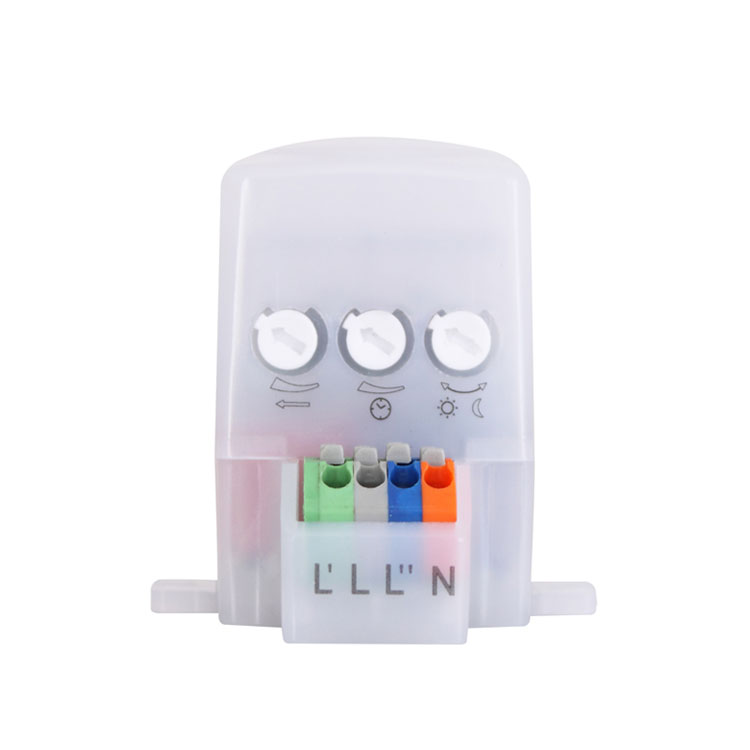

Inställningssätt ett: potentiometer
Tak 360 ° upptäckt av mikrovågssensorn kan ta tider att justera värden innan de tillgodoser ditt behov.

(1) Inställning av detekteringsområde (känslighet)

Detektionsområde är den term som används för att förklara radierna för den grova cirkelgjutningen på marken när den installeras på en höjd av 2,5 m. För att vrida vredet helt moturs är det minsta intervallet, helt medurs är det maximala.

Obs! Ovanstående detektionsintervall uppnås när det gäller en person som är mellan 1,6 och 1,7 meter lång med mittfigur och rör sig med en hastighet av 1,0 ^ 1,5 m / sek. om personens storlek, figur och rörelsehastighet ändras kommer detekteringsområdet också att ändras.

Obs! När du använder Ceiling 360 ° Detection of Microwave Sensor, vänligen justera känsligheten (detekteringsintervallet) till ett lämpligt värde men det maximala för att undvika onormal reaktion orsakad av enkel upptäckt av fel rörelse av de blåser löv och gardiner, små djur eller störningar från elnät och elektrisk utrustning. Allt ovan nämnda leder till felreaktionen. När produkten inte fungerar normalt, försök att sänka känsligheten på rätt sätt och testa den. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestningen, vänligen lämna induktionsområdet och gör inte rörelse för att förhindra sensorn kontinuerligt arbete.

Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kan störningarna bland dem leda till felreaktioner.

(2) Tidsinställning

Det kan definieras från 8 sekunder (vrid helt moturs) till 12 minuter (vrid helt medurs). Varje rörelse som upptäcks innan denna tid går ut startar om timern. Vi rekommenderar att du väljer den kortaste tiden för att justera detekteringsområdet och för att göra gångtestet.

OBS: När lampan släcks automatiskt tar det 1 sekund innan sensorn är redo att upptäcka en annan rörelse, det vill säga endast signalen detekteras 1 sekunder senare kan lampan tändas automatiskt.

Tak 360 ° upptäckt av mikrovågssensor är främst för justering av fördröjningstiden från det ögonblick då signalen detekterades och tänds automatiskt till ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att du sänker fördröjningstiden för energibesparingens skull, eftersom mikrovågssensorn har funktionen av kontinuerlig avkänning, det vill säga att varje rörelse som upptäcks innan fördröjningstiden förgår startar om timern och ljuset fortsätter att lysa bara om det finns mänskligt inom detektionsområdet.

Ljuskontrollinställning

Den kan definieras i intervallet 10-1000 LUX. Att vrida vredet helt moturs är cirka 10 lux, helt medurs är cirka 1000 lux. När du justerar avkänningszonen och utför gångtestet i dagsljus bör du vrida vredet helt medurs.

Obs! Vänligen justera inte de tre funktionella rattarna till överflöd. Det beror på att de tre funktionella knapparna var anslutna direkt till komponenterna, det finns en liten propp i var och en av de tre komponenterna, när du justerar knapparna från början till slut kommer den överdrivna svängen att skada proppen och leda till 360 ° non-stop vända. Justeringsområdets gräns är 270 °, var uppmärksam på detta.

Inställningssätt två: Fjärrkontroll PÅ: tryck på PÅ, den anslutna lasten fortsätter att fungera i 6 timmar och växlar sedan automatiskt till AUTO-läge. OFF: tryck på OFF, den anslutna lasten stängs av i 6 timmar och växlar sedan automatiskt till AUTO-läge. AUTO: tryck på AUTO, sensorn går in i auto-detekteringsläget, det vill säga när signalen detekteras och den omgivande ljusintensiteten är lägre än det förinställda värdet, fungerar belastningen.

1ã € Att installeras på det gungande föremålet leder till felreaktioner.
2ã € Den skakande gardinen som blåses av vinden leder till felreaktioner. Välj lämplig plats att installera.
3ã € Att installeras där trafiken är upptagen leder till felreaktioner.
4ã € Gnistor som produceras av viss utrustning i närheten leder till felreaktioner.

Fel och lösningen

â - Vänligen bekräfta med prefessionell installation.

â— Av säkerhetsskäl ska du stänga av strömmen före installation och demontering.

â— Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.

Vi har åtagit oss att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka några problem. Vid design har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.

Denna instruktion, utan vårt tillstånd, ska inte kopieras för andra syften.
