Mikrovågssensor PD-MV1027-Z Instruktion

Produktstorlek

Specifikationer

Strömkälla: 220-240VAC, 50Hz / 60Hz
HF-system: 5,8 GHz CW elvåg, ISM-band
Nominell belastning: 1200W Max. någon belastning
Skyddsnivå: IP20, klass II
Sändningseffekt: <0,2 mW
Avkänningsvinkel: 360 °
Detektionsområde: 2m-4m-6m-8m (radier.) (Justerbar)
Tidsinställning: 8sek-1min-6min-12min-20min, (justerbar)
Ljusstyrning: 10LUX-50LUX-150LUX-> 2000LUX, (justerbar)
Installation sit: inomhus, takmontering
Arbetstemperatur: -15 ° C ~ + 70 ° C

Sammanfattning

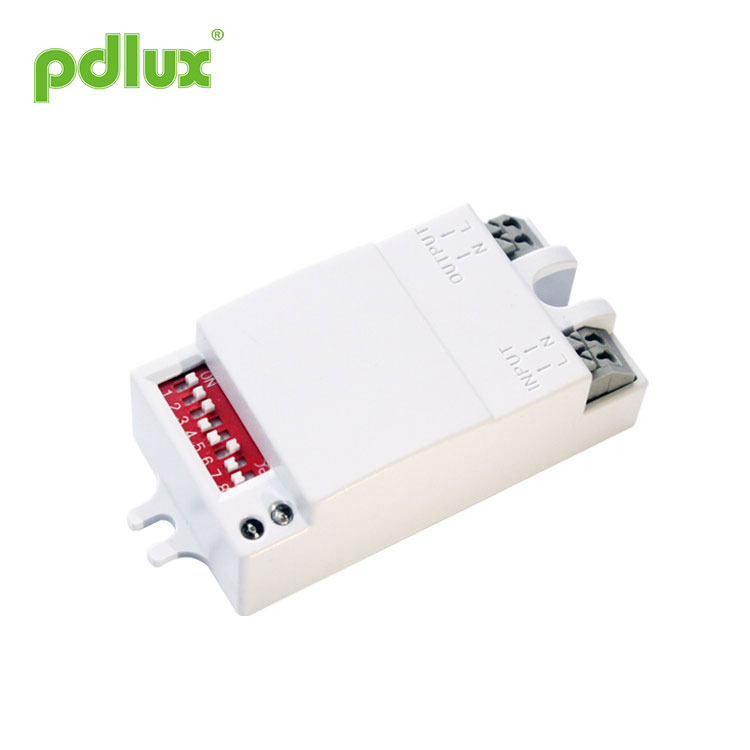

Wall 180 ° detekterar mikrovågssensorer är en högprecisions digital mikrovågssensor vars detekteringsområde är 360 ° och arbetsfrekvensen är 5,8 GHz. Den är baserad på doppler-principen som integrerar sändning och mottagning. Wall 180 ° upptäcker mikrovågssensorer antar MCU (Micro Control Unit) som kraftigt ökar dess precision och minskar dess felfrekvens. Är känsligt i utseende och kompakt i strukturen. Den kan anslutas oberoende till lasten eller enkelt installeras inuti belysningen med lampskärm av glas eller plast. Det används i stor utsträckning i gångar, tvättrum, hiss, hushåll eller andra offentliga områden för säkerhetsskydd eller energibesparing. Det gäller för flera tekniska patent och är det perfekta valet för ditt intelligenta liv.

Vägg 180 ° upptäcker mikrovågssensorer använder MCU för att exakt beräkna omkopplarinformationen och styr exakt det relä som ska slås på vid sinusvågens nollpunkt så att varje belastning slås på. Vid sinusvågens nollpunkt undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadningsreläet som genereras av kondensatorn med stor kapacitet under påverkan av På grund av diversifieringen av nuvarande elektriska belastningar, särskilt LED-lampor, energibesparande lampor och lysrör har alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer.

Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det vanliga reläet 10A tål bara tre gånger av startströmmen och det är troligt att reläet går sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att lösa detta problem antar denna produkt avancerad digital precisionberäkning för att sätta på lasten när sinusvågen har nollpotential, vilket löser belastningsströmproblemet, vilket kraftigt förbättrar lastkapaciteten och förlänger produktens livslängd. Den senaste kontrollmetoden för massproduktionssensorteknik kan enkelt kontrollera vilken belastning som helst. Det är en medelstor och avancerad produkt. Även om kostnaden ökar jämfört med den konventionella versionen ökar produktens tillförlitlighet och livslängd kraftigt. Denna produkt är lika med att välja sinnesfrid och välja säkerhet.

Sensorinformation

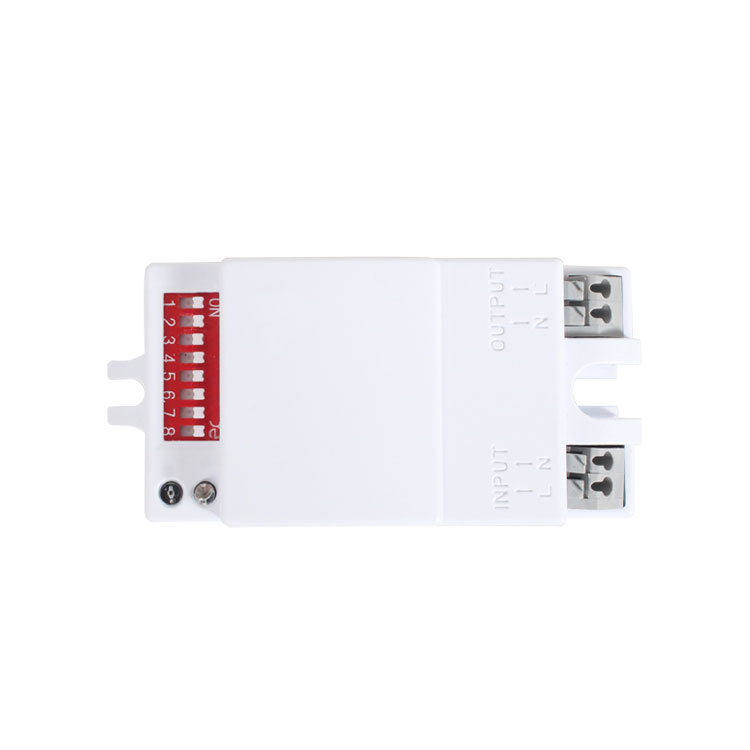

Inställningssätt: DIP-omkopplare

Inställning av detekteringsområde (känslighet) S1 S2
Detektionsområde är den term som används för att beskriva radierna för den grova cirkelgjutningen på marken när den installeras på höjden 3 m. Att ställa omkopplaren till PÅ är "Tâ € ˜ï¼Œto OFF är" 0. Läs igenom höger visas motsvarande tabell för omkopplarpositionen till detekteringsområdet.

Observera: när du använder denna produkt, vänligen justera känsligheten (detekteringsintervallet) till ett lämpligt värde men det maximala för att undvika onormal reaktion orsakad av enkel upptäckt av fel rörelse av blåst löv & gardiner, små djur eller störningar av kraft elnät och elektrisk utrustning. Allt ovan nämnda leder till felreaktionen. Om produkten inte fungerar normalt, försök att sänka känsligheten på rätt sätt och testa den sedan. Mänsklig rörelse kommer att orsaka sensorinduktion, så när du under funktionstestningen, vänligen lämna induktionsområdet och gör inte rörelse för att förhindra att sensorn fortsätter att arbeta.

Tidsinställning S3 S4 S5

Vägg 180 ° upptäcker mikrovågssensorer kan definieras från 8 sekunder till 20 minuter. Varje rörelse som upptäcks före denna tid kommer att starta om timern. Vi rekommenderar att du väljer den kortaste tiden för att justera detekteringsområdet och för att göra gångtestet. Att ställa in omkopplaren till ON är UV \ till OFF är "0â €. Läs igenom höger visas motsvarande tabell för omkopplarpositionen till fördröjningstiden.

Vägg 180 ° upptäcker mikrovågssensorer är främst för justering av fördröjningstiden från det ögonblick som signalen detekteras och tänds automatiskt till ljuset släcks automatiskt. Du kan definiera fördröjningstiden efter ditt praktiska behov. Men det är bättre att du sänker fördröjningstiden för energibesparingens skull, eftersom mikrovågssensorn har funktionen av kontinuerlig avkänning, det vill säga att varje rörelse som upptäcks innan fördröjningstiden förgår startar om timern och ljuset fortsätter att lysa bara om det finns mänskligt inom detektionsområdet.

Ljusstyrningsinställning S6 S7 S8

Vägg 180 ° upptäcker mikrovågssensorer kan definieras i intervallet 10 ~> 2000 LUX. Att ställa in omkopplaren till ON är UV \ till OFF är "0â €. Läs igenom höger visas motsvarande tabell för omkopplarpositionen till ljusstyrningsvärdet.

Funktioner

1. Icke-strålningsskada: dess sändareffekt är lägre än 0,2 mW, vilket inte skadar människokroppen.

2. stark anti-interferens förmåga, kan fungera i temperaturområdet -15 ° C - + 70C.

3.Frekvensen är konstant och frekvensdriften inträffar inte i frekvensområdet.

Applikationer

Mikrovågsugn kan tränga igenom glaset, plasten och träet, så att mikrovågssensorn kan installeras i skuggan av viss tjocklek av glas, plast eller trä. Till exempel kan applikationen i belysning, endast om du gör anslutning enligt nedan, ändra de vanliga belysningarna till automatisk avkänningsbelysning.

Applikationen inuti belysningen är en av flera praktiska användningsområden. Du kan också installera en eller flera inuti taket eller golvet för att styra hela passagen. Vänlig påminnelse: när du installerar två eller flera mikrovågor tillsammans måste du hålla 4 meter från varandra, annars kan störningarna bland dem leda till felreaktioner.

1ã € Att installeras på det gungande föremålet leder till felreaktioner.
2ã € Den skakande gardinen som blåses av vinden leder till felreaktioner. Välj lämplig plats att installera.
3ã € Att installeras där trafiken är upptagen leder till felreaktioner.
4ã € Gnistor som produceras av viss utrustning i närheten leder till felreaktioner.

â - Vänligen bekräfta med prefessionell installation.
â— Av säkerhetsskäl ska du stänga av strömmen före installation och demontering.
â— Eventuella förluster orsakade av felaktig användning, tillverkaren tar inget ansvar.
