Zero Crossing Technology Mikrovågssensor

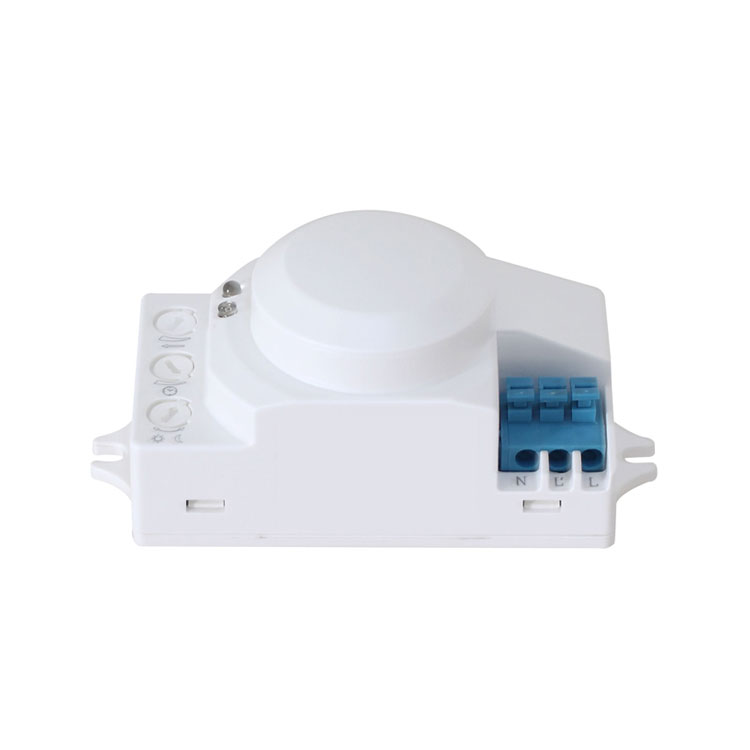

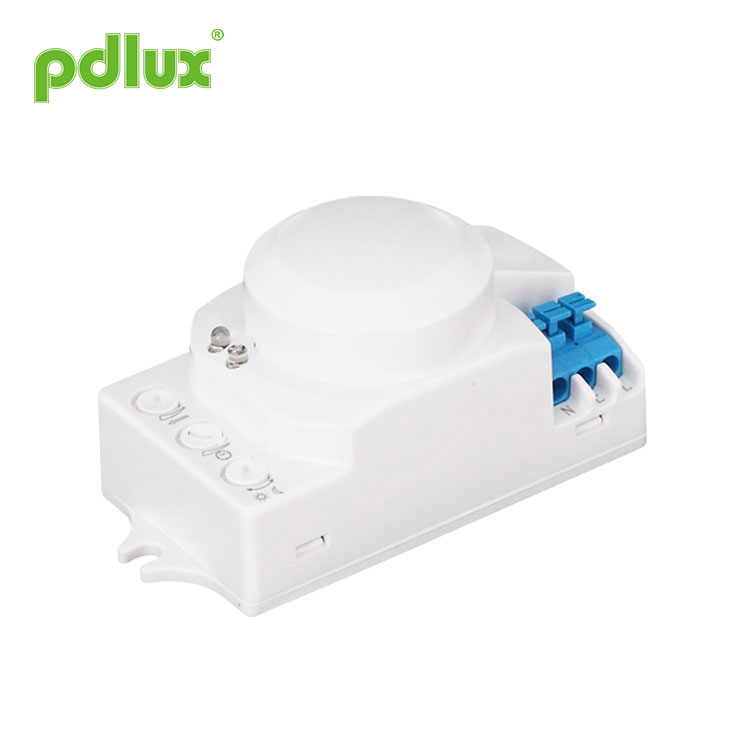

Mikrovågssensor PD-MV1005-Z instruktion

Använda fält och introduktion

Nollkorsningsteknik Mikrovågssensor är en rörlig föremålssensor som kan detektera räckvidd på 360 ° och om arbetsfrekvensen är 5.8G.Fördelen med denna produkt är ett stabilt arbetstillstånd (stabil arbetstemperatur: -15 ° C ~ + 70 ° C), PD-MV1005-Z antar en mikrovågssensor (högfrekvensutgång <0,2 mW) så att den är säker och fungerar bättre än infraröd sensor.

Zero Crossing Technology Mikrovågssensor använder MCU för att exakt beräkna omkopplarinformationen och styr noggrant det relä som ska slås på vid sinusvågens nollpunkt så att varje belastning slås på. Vid sinusvågens nollpunkt undviks inkopplingsströmproblemet som orsakas av det konventionella styrläget när sinusvågens högspänning slås på, särskilt det stora strömskadningsreläet som genereras av kondensatorn med stor kapacitet under påverkan av På grund av diversifieringen av nuvarande elektriska belastningar, särskilt LED-lampor, energibesparande lampor och lysrör har alla kondensatorer med olika kapacitanser. Detta är en katastrof för reläer. Ibland kan en 50W LED-lampa generera överspänningsströmmar på 80 till 120A. Det vanliga reläet 10A tål bara tre gånger av startströmmen och det är troligt att reläet går sönder om några dagar eller flera gånger. Det är därför den konventionella sensorn på marknaden har en kort livslängd och en liten belastningsström.

För att lösa detta problem antar denna produkt avancerad digital precisionberäkning för att sätta på lasten när sinusvågen har nollpotential, vilket löser belastningsströmproblemet, vilket kraftigt förbättrar lastkapaciteten och förlänger produktens livslängd. Den senaste kontrollmetoden för massproduktionssensorteknik kan enkelt kontrollera vilken belastning som helst. Det är en medelstor och avancerad produkt. Även om kostnaden ökar jämfört med den konventionella versionen ökar produktens tillförlitlighet och livslängd kraftigt. Denna produkt är lika med att välja sinnesfrid och välja säkerhet.

Observera att den höga frekvensen på denna sensor är <0,2 mW - det är bara en 5000: e av sändningseffekten från en mobiltelefon eller utgången från en mikrovågsugn.
Specifikationer Strömkälla: 220-240VAC 50 / 60Hz Sändningseffekt: <0,2 mW Nominell belastning: 1200W. någon belastning Installation sit: inomhus, takmontering Avkänningsvinkel: 360 °	Detektionsområde (22 ° C): 2-10m (radier) (justerbar) Tidsinställning: 8sek till 12min ((justerbar) Ljuskontroll: 2 ~ 2000LUX (justerbar) Arbetstemperatur: -15 ° C- + 70 ° C HF-system: 5,8 GHz CW Elvåg, ISM-band

Sensorinformation

Den kan installeras inuti produkten som är gjord av glas och plast eftersom dessa material inte påverkar mikrovågsugnen. Ansluta

Används i taklampa

Zero Crossing Technology Mikrovågssensor kan användas i fler fält än ovanstående exempel.
Du kan också installera en PD-MV1005-Z i taket direkt för att styra en gång. Det finns inget problem.

Zero Crossing Technology Mikrovågssensor väntar troget på dig. Den tänder automatiskt lampan när du passerar och slår av lampan automatiskt när du slutar. Du kan ställa in tidsfördröjningstiden för att tillgodose dina behov. Du kan till exempel justera TIME-ratten för att välja fördröjningstiden 12min när du tror att du kommer tillbaka om 10 minuter. TIME-ratten är som följer (Håll dig borta från detekteringszonen efter att testtiden har justerats eller att detekteringstiden kommer att vara felaktig när något rörligt objekt detekteras igen av produkten).

Om du vill att PD-MV1005-Z ska upptäcka liten zon kan du bara justera sensorknappen SENS till det intervall du behöver (du kan behöva justera några gånger tills du tycker att den är lämplig). Om du vill att ljuset kan aktiveras när omständighetens luminans är under något värde kan du bara justera ratten LUX (Arbets luminansratten) för att välja luminansvärdet (Du kan behöva justera några gånger tills du tycker att det är lämpligt).

Detektionsområde är termen som används för att beskriva radierna för den mer eller mindre cirkulära detektionszonen som produceras på marken efter montering av sensorlampan i en höjd av 2,5 m, vrid detekteringskontrollen helt moturs för att välja minsta detekteringsområde (ca. 2 m radier) och medurs för att välja maximalt detekteringsområde (cirka 10 m radier).

Obs: detekteringsområdet ovan erhålls för en person som är mellan 1,6 och 1,7 meter lång med mittfigur och rör sig med en hastighet av 1,0 ~ 1,5 m / sek. om personens storlek, figur och rörelsehastighet ändras kommer detekteringsområdet också att ändras.

OBSERVERA: När du använder produkten ska du justera känsligheten till en lämplig position du behöver, justera inte känsligheten till maximalt, för att undvika att produkten inte fungerar normalt orsakad av fel rörelse. Eftersom känsligheten är för hög upptäcker du enkelt fel rörelse genom vind som blåser löv och gardiner, små djur och fel rörelse genom störningar av elnät och elektrisk utrustning. Alla som leder produkten fungerar inte normalt!
Om produkten inte fungerar normalt, försök att sänka känsligheten på rätt sätt och testa den sedan.

Tidsinställning

Ljuset kan ställas in för att vara PÅ under en tidsperiod mellan ca. 8 sek (vrid helt moturs) och högst 12 minuter (vrid helt medurs). Varje rörelse som upptäcks före denna tid kommer att starta om timern. Vi rekommenderar att du väljer den kortaste tiden för att justera detektionszonen och för att göra gångtestet.

Obs: efter att lampan har stängts av tar det cirka 1sek innan den kan börja upptäcka rörelse igen. Lampan tänds först som svar på rörelse när denna period har gått.

Ljuskontrollinställning

Den valda ljussvarströskeln kan vara oändligt från ca. 2-2000lux. Vrid den helt moturs för att välja skymning till gryning vid cirka 2 lux. Vrid den helt medurs för att välja dagsljus vid ungefär 2000lux. Vredet måste vridas helt medurs när detekteringszonen justeras och gångtestet utförs i dagsljus.

Obs! Vänligen justera inte de tre funktionsknapparna till överskott. Det beror på att de tre funktionella knapparna var anslutna direkt till komponenterna, det finns en liten propp i var och en av de tre komponenterna, när du justerar knapparna från början till slut kommer den överdrivna svängen att skada proppen och leda till 360 ° non-stop vända. Justeringsområdets gräns är 270 °, var uppmärksam på detta.

1. Att installeras i det gungande föremålet kommer att leda till felaktig användning.
2. Den skakande gardinen som blåses av vinden leder till felaktig användning, välj lämplig installerad plats.
3. Att installeras på den plats där trafiken är upptagen kommer att leda till felaktig användning.
4. Det kommer att leda till felaktig användning när det finns gnistor som produceras av någon utrustning i närheten.

Felsökning

Om du vill använda PD-MV1005-Z som singel kan du också beställa skalet som är speciellt tillverkat för att produkten ska installeras i, eller så kan du välja produkten PD-MV1005-Z-A direkt. Skyddsklassen för PD-MV1005-Z-A är IP55, så PD-MV1005-Z-A är bättre än PD-MV1005-Z med högre vattentät kvalitet.

Ansökningsplatser (beroende på kundens behov.)
