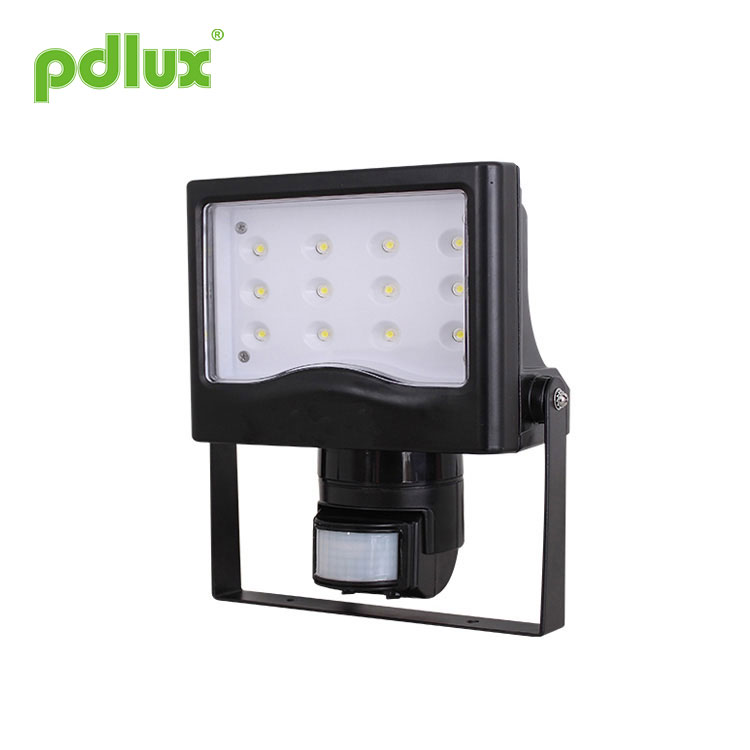

Högeffekt gjuten LED-sensorljus

Infrared Motjonsensor LED Floodlight PD-PIR2012 instruktion

PRODUKTINFORMATION

Produkten är en högeffektsgjuten LED-sensorlampa; den använder bra känslighetsdetektor, integrerad krets och SMT. Den samlar funktioner för automatik, bekvämlighet, säkerhet, energibesparing och praktiska funktioner. Det breda detekteringsfältet består av upp och ner, vänster och höger servicefält. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. När man går in i detekteringsfältet kan den starta belastningen på en gång och identifiera automatiskt dag och natt; Dess installation är mycket bekväm och dess användning är mycket bred. Den har funktioner för effektindikering och detektionsindikering.

SPECIFIKATIONER

Strömkälla: 220V/AC-240V/AC Strömfrekvens: 50Hz Ljuskontroll: <3LUX-2000LUX（justerbar） Tidsfördröjning: min: 8sek±3sek max: 7min±2min（justerbar） Antal LED: 12 st Nominell belastning: 17W Max. LED-specifikationer: 3W High PowerLED Färgtemperatur: 6200K—6700K Detekteringsvinkel: 180° Detektionsområde: 10-12mMax.(24°C) Arbetstemperatur: -10°C~+40°C Arbetsfuktighet:<95%RH Installationshöjd:>1,8m~3,5m Standbyeffekt: 0,45 W (statisk 0,1 W) Detektionsrörelsehastighet: 0,6~1,5m/s Ljusflöde: 870lm Betraktningsvinkel: 50° Nettovikt: ca 1,6 kg

FUNGERA

Kan identifiera dag och natt: Konsumenten kan justera arbetsljuset. Den kan fungera på dagtid och på natten när den är inställd på "sol"-läget (max). Den kan fungera i omgivningsljus som är mindre än 3LUX när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret;

Ström- och detekteringsindikering: Indikatorlampan kan blinka en gång var 4:e sekund efter att strömmen slagits på. Den kan blinka 2 gånger var 1:e sekund efter att den tagit emot signalerna. Samtidigt kan den visa sensorns normala förhållanden för detektering och kraft;

Tidsfördröjning läggs till kontinuerligt: ​​När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden igen på grundval av den första tidsfördröjningen. (Ställ klockan).

Time–Delay är justerbar. Den kan ställas in enligt konsumentens önskemål. Minsta tid är 8sek±3sek. Maximalt är 7min±2min.

SENSORINFORMATION

SPEKTROGRAM

INSTALLATION

Obs: Ta med följande verktyg

Stäng av strömmen;
Skruva av spiken på botten. Öppna trådhålet. Strömkabeln och lastkabeln är borrade i botten;
Fäst botten på den valda positionen med den uppblåsta skruven;
Anslut strömmen och lasten med anslutningstrådkolumnen enligt skissdiagrammet;
Fäst sensorn på botten, skruva fast spiken och slå på strömmen.

Lampskal för aluminiummaterial

Enligt efterfrågan på lampan justera god användning av sensorer och belysa synvinkeln, gör det bästa av produkterna i sikte.

TESTA

Vrid ljuskontrollvredet medurs på maximum (sol), vrid tidsratten medurs på minimum;
När du slår på strömmen fungerar inte belastningen och indikatorlampan blinkar en gång var 4:e sekund.
Efter 5~10 sekunder blinkar belastningsarbetet och indikatorlampan två gånger var 1:e sekund. Under förhållanden med ingen induktionssignal bör lasten sluta fungera inom 5~30 sek, indikatorlampan ska blinka fortfarande en gång var 4 sek;

När den första är ute, gör det vettigt igen efter 5~10 sek. Belastningen bör fungera och indikeringen av blixthastigheten är två gånger var 1:e sek. Belastningen ska sluta fungera inom 5~15 sekunder;
Vrid knappen för omgivande ljus moturs på minimum. Om den är justerad i mindre än 3LUX, bör induktorbelastningen inte fungera efter att lasten slutat fungera. Om du täcker detekteringsfönstret med de ogenomskinliga föremålen (handduk etc), fungerar lasten under inga induktionssignalförhållanden, bör lasten sluta fungera inom 5~15 sek.

NOTERA

Elektriker eller erfaren människa kan installera den;
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte;
Framför detektionsfönstret ska det inte finnas hinder eller orosobjekt som påverkar upptäckten;
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc;
För din säkerhet, vänligen öppna inte fodralet om du hittar dragkrok efter installationen;
För att undvika oväntade skador på produkten, lägg till en säker enhet av 6A när du installerar en infraröd sensor, till exempel en säkring, ett säkert rör etc.

NÅGOT PROBLEM OCH LÖST SÄTT

Belastningen fungerar inte:

a. Kontrollera strömmen och belastningen;

b. Om belastningen är bra;

c. Om indikatorlampans hastighet ökar efter avkänning;

d. Kontrollera om arbetsljuset överensstämmer med det omgivande ljuset.

Känsligheten är dålig:

a Kontrollera om det finns hinder framför detektionsfönstret för att ta emot signalerna;

b. Kontrollera omgivningstemperaturen;

c. Kontrollera om signalkällan finns i detekteringsfälten;

d. Kontrollera installationshöjden;

e. Om den rörliga orienteringen är rätt.

Sensorn kan inte stänga lasten automatiskt:

a. Om det finns kontinuerliga signaler i detekteringsfälten;

b. Om tidsfördröjningen är inställd på längst;

c. Om effekten motsvarar instruktionen;

d. Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

För typ Y-tillbehör: Om den externa flexibla kabeln eller sladden till denna armatur är skadad, ska den uteslutande bytas ut av tillverkaren eller dennes servicerepresentant eller en liknande kvalificerad person för att undvika fara.

Vänligen bekräfta med professionell installation.
Stäng av strömförsörjningen före installation och borttagning.
Se till att du har brutit strömmen av säkerhetsskäl.
Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem.
När vi designade har vi uppmärksammat överflödiga mönster och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
