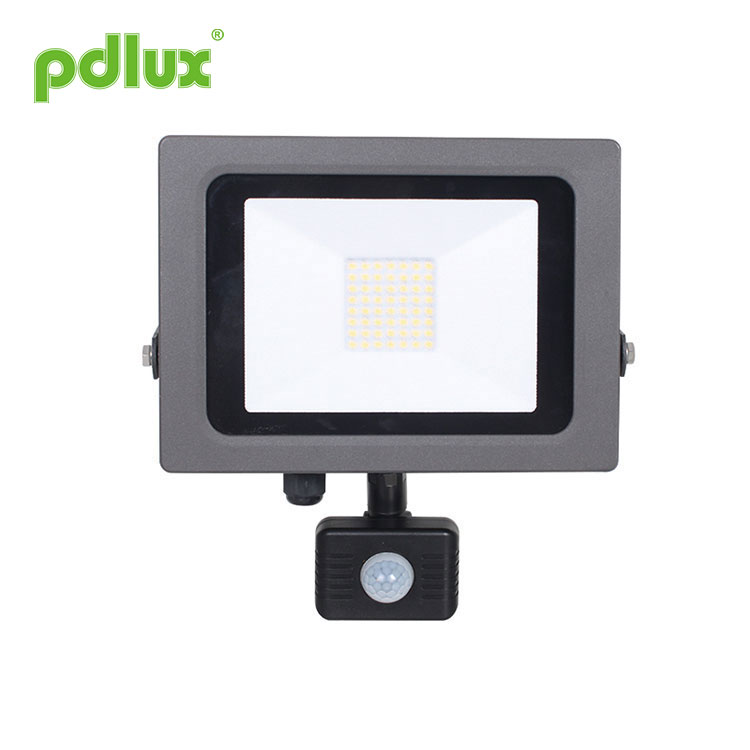

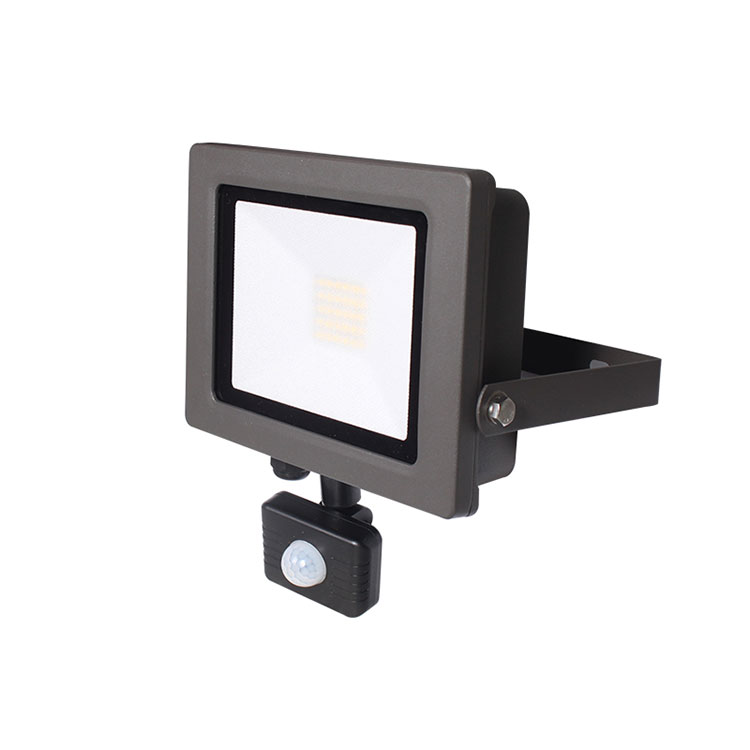

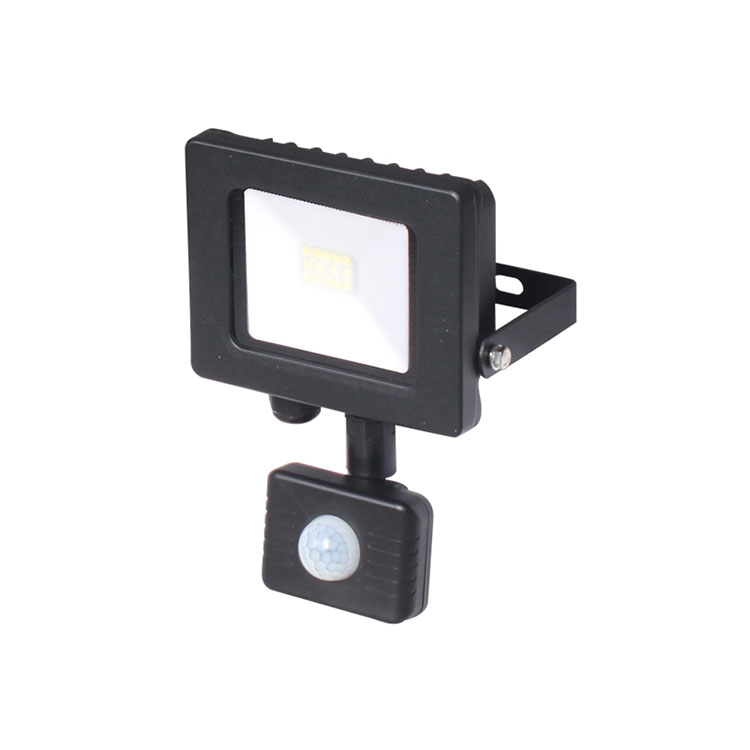

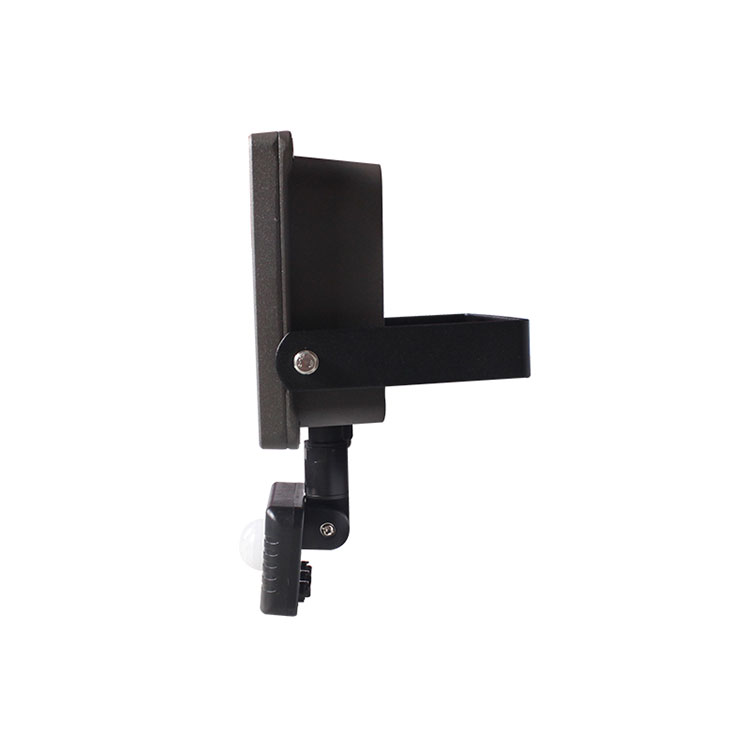

Vattentät 30W infraröd sensor LED strålkastare

PDF-30W Infraröd sensor LED strålkastare Instruktion

Sammanfattning

Produkten är en High-povar gjutna LED-sensorljus; den använder bra känslighetsdetektor, integrerad krets och SMT. Den samlar funktioner för automatik, bekvämlighet, säkerhet, sparande energi och praktiska funktioner. Det breda detektionsfältet består av upp och ner, vänster och höger servicefält. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. När man går in i detekteringsfältet kan den starta laddningen på en gång och identifiera automatiskt dag och natt; Dess installation är mycket bekväm och dess användning är mycket bred.

Kan identifiera dag och natt: ljuskontrollen kan justeras fritt när den fungerar. Den kan fungera på dagtid och på natten när den är justerad i "sol"-läget (max); men den kan bara fungera i ljuskontrollen mindre än 10lux när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.
Tidsfördröjning kan läggas till kontinuerligt: ​​när den tog emot den andra induktionssignalen efter den första kommer den att beräkna tiden en gång till på resten av den första tidsfördröjningen grundläggande. (Ställ in tid)
Den kan definieras i intervallet 10~>300 LUX. Att vrida ratten helt medurs är cirka 10 lux, helt moturs är cirka 300 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.
Den kan definieras från 8 sekunder (vrid helt moturs) till 9 minuter (vrid helt moturs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsintervallet och för att utföra gångtestet.

Känner av information

Namnet på varje del

(Lampskal för aluminiummaterial)

I enlighet med efterfrågan på lampan justera bra användning av sensorer och belysa synvinkeln, utnyttja produkterna på bästa sätt.

Inställningssätt :potentiometer

(1)Tidsfördröjningsinställning

Den kan definieras från 8 sekunder (vrid helt moturs) till 9 minuter (vrid helt moturs). Alla rörelser som upptäcks innan denna tid har gått kommer att starta om timern. Det rekommenderas att välja den kortaste tiden för att justera detektionsintervallet och för att utföra gångtestet.

(2) Inställning av detektionsområde

Vrid medurs för att öka den och vrid moturs för att minska den. Den är 2–4 m när den vänds till mini, och den är 10 m när den vänds till max.

Den kan definieras i intervallet 10~>300 LUX. Att vrida ratten helt medurs är cirka 10 lux, helt moturs är cirka 300 lux. När du justerar detekteringszonen och utför gångtestet i dagsljus bör du vrida ratten helt medurs.

Testa

1. Tidsjusteringsratt (TIME): Användaren kan välja fördröjningstiden efter behov, vanligtvis vid installationen av mätning, tidsjusteringsratten (TIME) till ett minimum, så att installationsinspektionen snabb och enkel. Efter installationen kan vara 8 sekunder ~ 9 minuter ± 2 minuter godtyckligt vald släcktid, ställ in tiden och bekräfta testtiden, sensorhuvudet ska vara så långt ner som möjligt, för att inte flytta framsidan av sensorsignalen, resulterar i att den inställda tiden inte är kvasi;

2. Vred för belysningsjustering (LUX): Användaren kan använda denna ratt för att välja under vilken typ av omgivande ljus (dagtid till natt), sensorn anger värdet för automatisk induktionsbelysning.
Vanligtvis visas 3LUX som natt, 100LUX ~ 2000LUX bör vara dagtidsvärde. Därför kan användaren, den första gångsinställningen, justera LUX-ratten efter sina behov;

3. Justeringsratt för känslighet SENS (justeringsratt för detekteringsavstånd): Sensorns maximala detekteringsavstånd är det maximala avståndet på 10 meter när omgivningstemperaturen är 24 ℃. Om omgivningstemperaturen är för hög kommer detektionsavståndet att minskas.
Hög känslighet på vintern och låg känslighet på sommaren, användaren kan justera SENS-ratten efter storleken på området för att få sensorn att automatiskt känna av det avstånd som användaren kräver.

Installation

Obs: Ta med följande verktyg.

Stäng av strömmen;
Skruva av spiken på botten. Öppna trådhålet. Strömkabeln och lastkabeln är borrade i botten;
Fäst botten på den valda positionen med den uppblåsta skruven;
Anslut strömmen och lasten med anslutningstrådkolumnen enligt skissdiagrammet;
Fäst sensorn på botten, skruva fast spiken och slå på strömmen.

Notera

Elektriker eller erfaren människa kan installera den;
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte;
Framför detektionsfönstret ska det inte finnas hinder eller orosobjekt som påverkar upptäckten;
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc;
För din säkerhet, vänligen öppna inte fodralet om du hittar dragkrok efter installationen;
För att undvika oväntade skador på produkten, lägg till en säker enhet på 6A när du installerar infraröd sensor, till exempel säkring, säkerhetsrör etc.

Något problem och löst sätt

Belastningen fungerar inte:
a. Kontrollera strömmen och belastningen;
b. Om belastningen är bra;
c. Om indikatorlampans hastighet ökar efter avkänning;
d. Kontrollera om arbetsljuset överensstämmer med ljuskontrollen.

Känsligheten är dålig:
a. Vänligen kontrollera om det framför detektionsfönstret finns hinder för att ta emot signalerna;
b. Kontrollera omgivningstemperaturen;
c. Kontrollera om signalkällan finns i detekteringsfälten;
d. Kontrollera installationshöjden;
e. Om den rörliga orienteringen är rätt.

Sensorn kan inte stänga lasten automatiskt:
a. Om det finns kontinuerliga signaler i detekteringsfälten;
b. Om tidsinställningen är inställd på den längsta;
c. Om effekten motsvarar instruktionen;
d. Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassade lysdioder.

För tillbehör av typ Y: Om den externa flexibla kabeln eller sladden till denna armatur är skadad ska den uteslutande bytas ut av tillverkaren eller dennes servicerepresentant eller en liknande kvalificerad person för att undvika fara.

● Bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
