Infraröd rörelsesensor LED-strålkastare PD-PIR2009 instruktion

PRODUKTINFORMATION

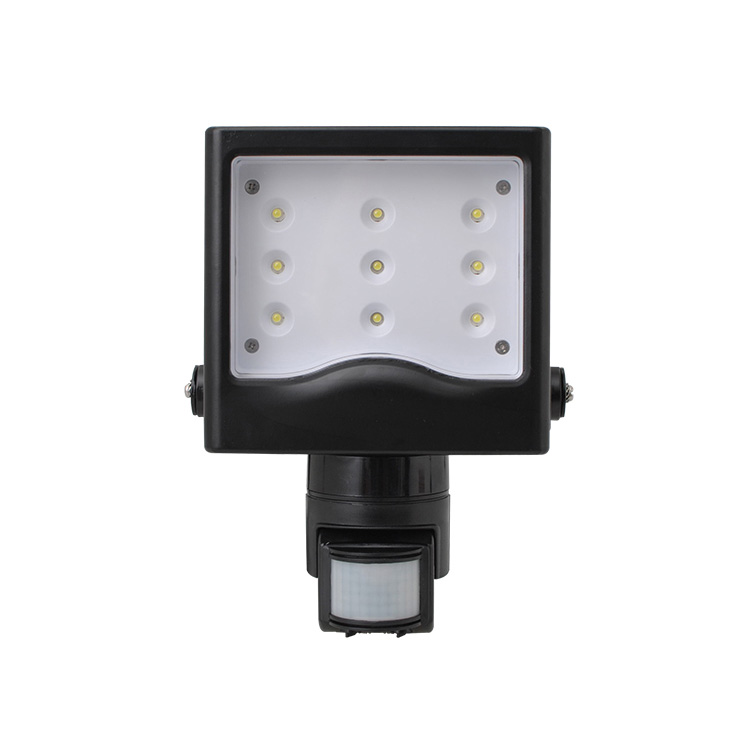

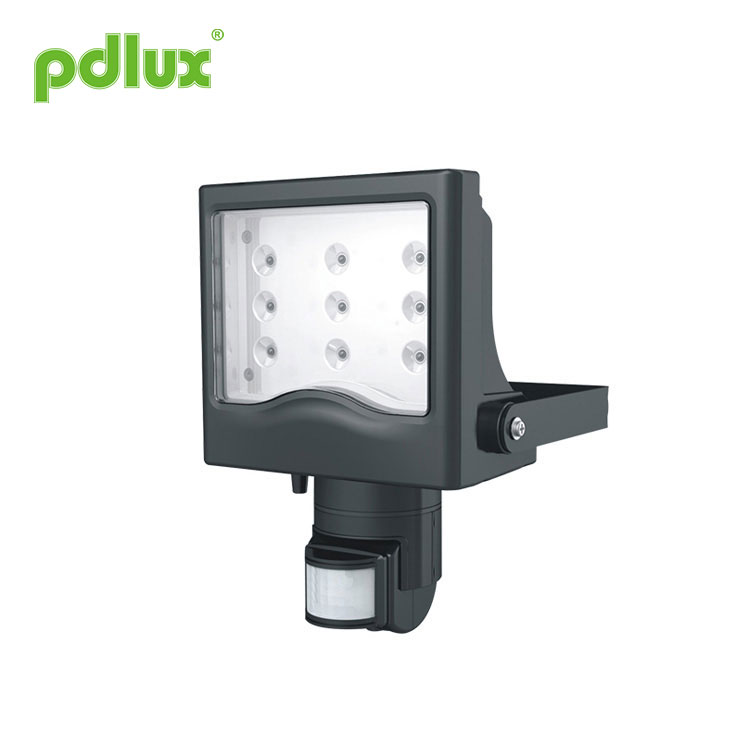

Produkten är en högeffektsgjuten LED-sensorlampa; den använder bra känslighetsdetektor, integrerad krets och SMT. Den samlar funktioner för automatik, bekvämlighet, säkerhet, energibesparing och praktiska funktioner. Det breda detekteringsfältet består av upp och ner, vänster och höger servicefält. Det fungerar genom att ta emot mänskliga rörelser infraröda strålar. När man går in i detektionsfältet kan den starta laddningen på en gång och identifiera automatiskt dag och natt; Dess installation är mycket bekväm och dess användning är mycket bred. Den har funktioner för effektindikering och detekteringsindikering.

Strömkälla: 220-240V/AC Strömfrekvens: 50 Hz Ljuskontroll:<3LUX~2000LUX (justerbar) Tidsfördröjning :min: 8sek±3sek max:7min±2min)（justerbar) Antal LED: 9 st Nominell belastning: 15W Max. LED-specifikationer: 3W High Power LED Detekteringsvinkel: 180° Färg t temperatur: 3700K—4300K Detektionsområde: max 10~12 m (24°C) Arbetstemperatur: -10°C~+40°C Arbetsfuktighet:<93%RH Installationshöjd: >1,8m~3,5m Strömförbrukning: 0,45 W (statisk 0,1 W) Detektionsrörelsehastighet: 0,6~1,5m/s Ljusflöde: 786lm Betraktningsvinkel: 50° Vikt: ca 1,6 kg

Detektionsfält: detektionsfältet (se följande diagram) består av upp och ner, vänster och höger servicefält, det kan väljas enligt konsumentens önskemål. orienteringen av att röra sig har stor relation med känsligheten;

Kan identifiera dag och natt: Konsumenten kan justera arbetsljuset. Den kan fungera på dagtid och på natten när den är justerad i "sol"-läget (max). Den kan fungera i omgivande ljus som är mindre än 3LUX när den är justerad på "måne"-läget (min). När det gäller justeringsmönstret, se testmönstret.

Ström- och detekteringsindikering: Indikatorlampan kan blinka en gång var fjärde sekund efter att strömmen slagits på. Den kan blinka 2 gånger var 1:e sekund efter att den tagit emot signalerna. Samtidigt kan den visa sensorns normala förhållanden för detektering och ström.

Tidsfördröjning läggs till kontinuerligt: ​​När den tar emot den andra induktionssignalen efter den första induktionen, kommer den att beräkna tiden igen på grundval av den första tidsfördröjningen. (Ställ klockan).

Tidsfördröjning är justerbar. Den kan ställas in enligt konsumentens önskemål. Minsta tiden är 8 sek±3 sek. Maximalt är 7min±2min.

SENSORINFORMATION

SPEKTROGRAM

INSTALLATION

Obs: Ta med följande verktyg.

Stäng av strömmen;
Skruva av spiken på botten. Öppna trådhålet. Strömkabeln och lastkabeln är borrade i botten;
Fäst botten på den valda positionen med den uppblåsta skruven;
Anslut strömmen och lasten med anslutningstrådkolumnen enligt skissdiagrammet;
Fäst sensorn på botten, skruva fast spiken och slå på strömmen.

NAMNEN PÅ VARJE DEL

(Lampskal för aluminiummaterial)

TESTA

Vrid ljusreglaget medurs på maximum (sol), vrid tidsratten medurs på minimum;

När du slår på strömmen fungerar inte belastningen och indikatorlampan blinkar en gång var fjärde sekund. Efter 5~10 sekunder blinkar belastningsarbetet och indikatorlampan två gånger var 1:e sekund. Om det inte finns någon induktionssignal ska lasten sluta fungera inom 5~30 sekunder, indikatorlampan ska blinka fortfarande en gång var fjärde sekund;

När den första är ute, gör det vettigt igen efter 5~10 sek. Belastningen bör fungera och indikeringen av blinkhastigheten är två gånger var 1:e sek. Belastningen ska sluta fungera inom 5~15 sekunder;

Vrid ljusets kontrollreglage moturs på minimum. Om den är justerad med mindre än 3LUX bör induktorbelastningen inte fungera efter att lasten slutat fungera. Om du täcker detekteringsfönstret med ogenomskinliga föremål (handduk etc), fungerar belastningen under inga induktionssignalförhållanden, bör belastningen sluta fungera inom 5~15 sekunder.

ANMÄRKNINGAR

Elektriker eller erfaren människa kan installera den;
Orolighetsobjekten kan inte betraktas som installationens grund-ansikte;
Framför detektionsfönstret ska det inte finnas hinder eller orosobjekt som påverkar upptäckten;
Undvik att installera den nära lufttemperaturförändringszoner, till exempel: luftkonditionering, centralvärme, etc;
För din säkerhet. Öppna inte höljet om du hittar dragkrok efter installationen;
För att undvika oväntade skador på produkten, lägg till en säker enhet på 6A när du installerar en infraröd sensor, till exempel en säkring, ett säkert rör etc.

NÅGOT PROBLEM OCH LÖST SÄTT

Belastningen fungerar inte:
a. Kontrollera strömmen och belastningen;
b. Om belastningen är bra;
c. Om indikatorlampans hastighet ökar efter avkänning;
d. Kontrollera om arbetsljuset överensstämmer med det omgivande ljuset.

Känsligheten är dålig:
a. Vänligen kontrollera om det framför detektionsfönstret finns hinder för att ta emot signalerna; b. Kontrollera omgivningstemperaturen;
c. Kontrollera om signalkällan finns i detekteringsfälten;
d. Kontrollera installationshöjden;
e. Om den rörliga orienteringen är rätt.

Sensorn kan inte stänga lasten automatiskt:
a. Om det finns kontinuerliga signaler i detekteringsfälten;
b. Om tidsfördröjningen är inställd på längst;
c. Om effekten motsvarar instruktionen;
d. Om lufttemperaturen ändras nära sensorn, till exempel luftkonditionering eller centralvärme etc.

1. Lysdioderna i serie kan fungera när alla tätningar är installerade.
2. Ta inte bort eller anslut inte andra lampor när den är påslagen.
3. När lysdioderna i serie är skadade behöver du en erfaren tekniker för att reparera med samma klassificeringslysdioder.

För typ Y-tillbehör: Om den externa flexibla kabeln eller sladden till denna armatur är skadad ska den uteslutande bytas ut av tillverkaren eller dennes serviceombud eller en liknande kvalificerad person för att undvika fara.

Vänligen bekräfta med professionell installation.
Stäng av strömförsörjningen före installation och borttagning.
Se till att du har brutit strömmen av säkerhetsskäl.
Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktens kvalitet och tillförlitlighet, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat redundanta konstruktioner och antagit säkerhetskvoter för att undvika problem.

Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
