Infrarött inbrottslarm

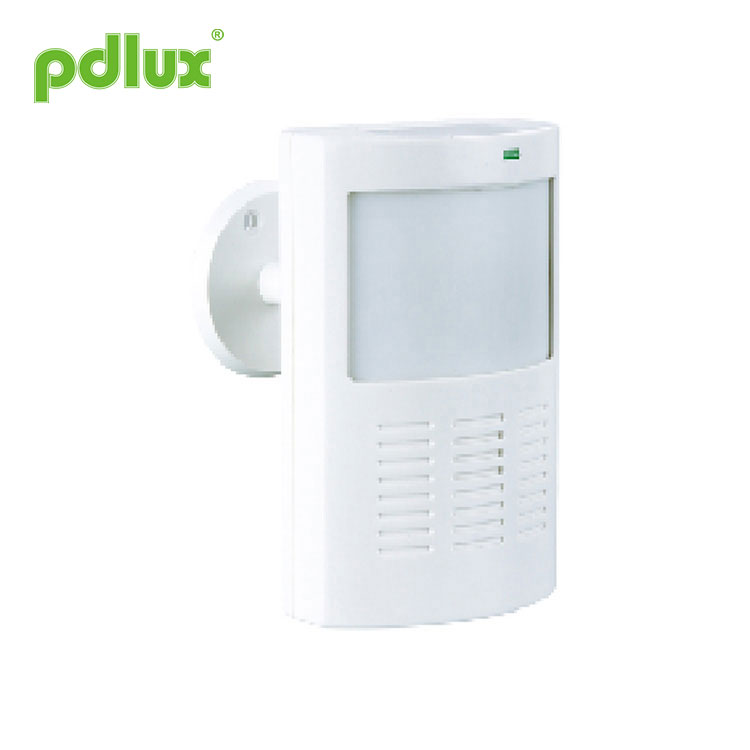

Instruktion för passiv infraröd detektor PD-AL9

PD-AL9 är en ny typ av mänsklig infraröd sensor, den använder högkänslighetsdetektor och SMD-teknik.
Den samlar förnuft och emission; när man går in i dess avkänningsintervall känner den av och avger samtidigt en signal till en lämplig mottagare (valfri mottagare i vårt företag).

FUNKTIONER

Batteridriven och ingen ledning krävs;
Sabotagedesign, när frontluckan tas bort kommer enheten att avge en signal på en gång;
LED-indikering: avkännings- och emissionsindikator.

SPECIFIKATION

Strömförsörjning: DC9V

Statisk ström: 25 μA

Detektionsområde: 11m
Detekteringsvinkel: 100º

Emitteringsavstånd: ≥30m

Frekvens: 433MHz    315MHz

INSTÄLLNING AV JUMPER OCH POTENTIOMETER (som följande bild)

TESTA

Fixa 9v batteri, efter 60s går sensorn in i arbetsläge:

a. Ställ in JP1 på höger "1"-position, JP2 på "LED/ON"-läge (arbetstillstånd för emission efter avkänning en gång), justera potentiometern moturs till minimiläget: Flytta längs linstangenten i avkänningsfältet, sensorn känner av (avkännings-LED fungerar), och sedan sänder den en signal till lämplig mottagare (emissions-LED fungerar), sändningstiden bör vara 3~4s, om den avkänns kontinuerligt, bara 10s senare efter att den sänt för föregående gång, sänder den igen.

b. Ställ in JP1 på det högra "AUTO"-läget, JP2 på "LED/ON"-läget (arbetstillstånd för emission efter avkänning 2 gånger), justera potentiometern moturs till minimiläget: Flytta längs linsens tangent i avkänningsfältet, sensorn känner av (avkänningslysdioden fungerar), emissionslysdioden fungerar inte, sensorn avger ingen signal; känna igen, sensorn känner av (avkännings-LED fungerar), sedan avger den en signal (emissions-LED fungerar), sändningstiden bör vara 3~4s.

c. Fördröjningstest: ställ in JP1 på rätt "1"-läge, JP2 på "LED/OF"-läget, justera potentiometern medurs till maximalt läge, sensor känner av (avkänningslysdioden fungerar), vid ingen avkänning och efter ca. 2,5 min, sänd ut signal (emissions-LED fungerar), sändningstiden är 3~4sek.

d. Sabotagetest: öppna den främre luckan, den kommer att avge en signal och lysdioden tänds.

UPPMÄRKSAMHET

Du bör välja installationsposition där det rörliga föremålet kan röra sig i breddriktningen med sensor (som höger diagram);
Enheten bör kontrolleras med gångtest med jämna mellanrum för att säkerställa korrekt funktion;
Om enheten inte fungerar korrekt, byt omedelbart ut batterierna och testa enheten igen;
Undvik att installera enheten på metallbasen;
Inget block är tillåtet mellan enheten och önskat detektionsområde;
Enheten och dess detekteringsområde får inte utsättas för direkt solljus, värmeelement, elektriska fläktar etc.
