Infraröd sensorlarm

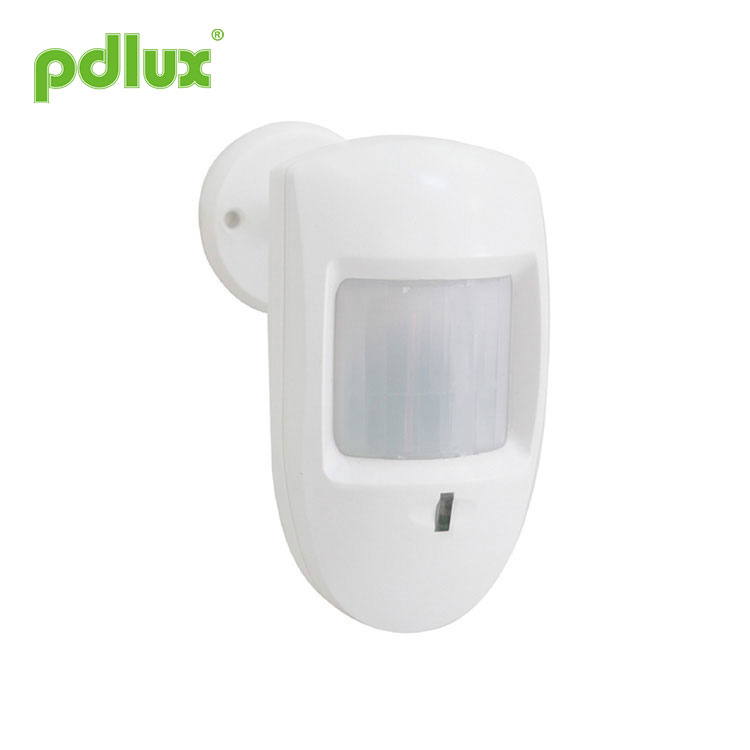

Instruktion för passiv infraröd detektor PD-AL8

Sammanfattning

PD-AL8 är en ny typ av mänsklig infraröd sensor, den använder högkänslighetsdetektor och SMD-teknik. den samlar förnuft och emission; när man går in i dess avkänningsintervall känner den av och sänder ut signal till en lämplig mottagare (valfri mottagare i vårt företag). Dess form är genomarbetad och bra.

Specifikationer

Strömkälla: DC 9V
Frekvens: 315MHz 433MHz
Statisk ström: 30μA
Detektionsområde: 12m（22°C）
Detekteringsvinkel: 110°

Emitteringsavstånd: ≥30m
Installationshöjd: 2m
Känna rörelsehastighet: 0,6~1,5m/s
Arbetstemperatur: -10~+40 ℃

Relativ luftfuktighet: <93%RH

Sensorinformation

Fungera

Batteridriven och ingen ledning krävs;
Förhindrar falsklarmfunktion: det kan ställas in att avkänningen en gång ska sända eller avkänna två gånger för att avge:
Sense- och emissionsindikering;
Indikation för låg batterinivå: när batterienergin är under 7V blinkar den röda lysdioden och du bör byta ut batteriet.

Bygelinställning

1. Känna en gång att sända:

känna av det en gång, sensorn avger signal;
2. Känna två gånger att sända.:
efter avkänning två gånger (måste inom 6 sekunder) avger sensorn en signal.

OBSERVERA: När den sänder en signal, om den känner av den igen på en gång, kommer den inte att sända en signal, bara under villkoret att ingen kontinuerlig avkänningssignal väntar på åtminstone en viss tid (justerarens inställning 0sec~2,5min) och sedan känner av det, det kommer att avge signal igen.

Drift

1. Vid första kodningen: enheten använder gratis kodning, metod: tryck och håll ned kodningsknappen, slå på strömmen, den gröna LED-lampan blinkar. Och lossa sedan strömbrytaren, den gröna LED-lampan som indikerar att kodningen är klar;
2. 60 sekunder senare efter att ha slagit på 9V-batteriet går det in i stabilt arbetsläge;
3. Flytta längs linstangenten i avkänningsfältet, efter avkänning två gånger (avkännings-LED-lampan två gånger), den avger en signal (emissions-LED-lampan på), sändningstiden är 3~4s.

Notera

Gångtest med jämna mellanrum för att säkerställa korrekt funktion bör kontrollera enheten. Om enheten inte fungerar som den ska, byt omedelbart ut batterierna och testa enheten igen.
Ta ur batterierna när användning inte behövs under en längre tid;
Undvik att installera enheten på metallbasen;
Inget block är tillåtet mellan enheten och önskat detektionsområde;
Enheten och dess detekteringsområde bör inte utsättas för direkt solljus, värmeelement, elektriska fläktar, etc;
Känsligheten har stor relation med rörelseriktningen.

● Vänligen bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
