Passiv infraröd detektorlarm

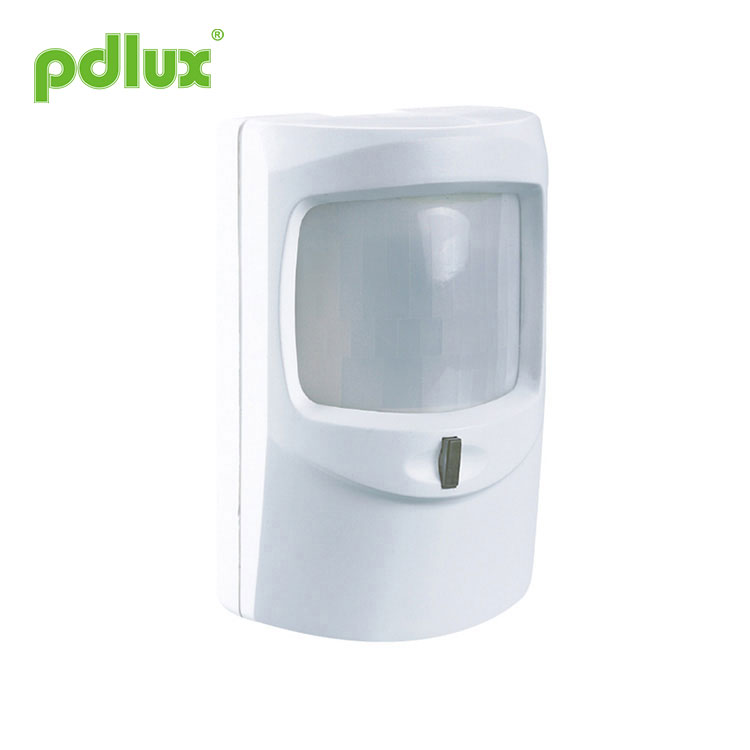

PD-AL6 Sensor Larm Instruktion

Sammanfattning Produkten är en ny typ av sensorbrytare. den använder infraröd energidetektor, IC och SMD-teknik. När man går in i produktens detekteringsområde, fungerar den infraröda sensorn och skickar ut signalen till dess matchade kontrollenhet, kontrollenheten larmar.

Hög interferensimmun;
· Sabotagebrytare;
· Förhindra falsklarmdesign: du kan välja avkänning en eller två gånger för att matas ut genom bygelinställning.
· Installation flexibel och bekväm;

Specifikationer

Strömkälla: 8~16V/DC
Uppvärmningstid: 60 sek
Detekteringsvinkel: 140°
Installationshöjd: 1,5~3,5m
Detekteringsområde: 12m (max)
Arbetstemperatur: -10℃~+40℃
Vakans luftfuktighet:<93%RH

Sensorinformation

Montering

Lossa ändskruven och öppna frontluckan;
Lossa skruvfastsättningskretskortet;
Ta bort PCB till ändytan och ta ut PCB;
Borra hål för korsande linjer på baksidan;
Dra tråden längs trådöppningen på baksidan av bakstycket och för in den genom det förberedda hålet.
Fäst bakstycket på den valda positionen;
Anslut ström- och signalkabeln till kopplingsplinten enligt följande diagram, sätt tillbaka kretskortet i bakstycket.; Ställ in vertikal justering och dra åt PCB-skruven;
Stäng frontluckan och dra åt skruven.

Anslutningskabel

Plint 1 ansluts till negativ spänning "-" Plint 2 anslut till positiv spänning “+” Plint 3&4 — sabotagesignalkabel Anslut till styrenhet, när frontluckan stängs ansluts signalkabeln direkt, när frontluckan öppnas klipps anslutningen ner och ger en signal till styrenheten. Plint 5&6 — RELÄ Sensorns utgångsterminal.

Bygelinställning

Sabotagetest

1．Stäng detektorn utan att dra åt skruven;
2．Ställ in den styrande enheten på "Armed"-läge;
3．Ta bort frontluckan, sabotagebrytaren aktiverar kontrollenheten för att larma;
4．Stäng frontluckan, styrenheten slutar att larma

Gångtest

1. Slå på strömmen, lysdioden är röd och blinkar en gång var 0,5 sek, efter 60 sek går enheten in i stabilt tillstånd;
2. Ställ bygeln på läge "känn en gång till utgång", gå I detekteringsfältet, när enheten detekterar signalen en gång, matas signalen ut och lysdioden lyser orange;
3. Ställ bygeln i läge "avkänna två gånger till utgång", gå I detekteringsfältet, när enheten detekterar signalen en gång, lyser LED-lampan grönt, och sedan inom 15 sekunder när den detekterar den andra signalen, matas signalen ut och LED-lampan orange.

Notera

Undvik att utsätta detektorn för direkt starkt luftflöde, ostadiga temperaturkällor och direkt solljus.

● Vänligen bekräfta med professionell installation.
● Bryt strömförsörjningen före installation och borttagning.
● Se till att du har brutit strömmen av säkerhetsskäl.
● Felaktig användning orsakade förluster, tillverkaren tar inget ansvar.

Vi är fast beslutna att främja produktkvaliteten och tillförlitligheten, men alla elektroniska komponenter har vissa sannolikheter att bli ineffektiva, vilket kommer att orsaka vissa problem. När vi designade har vi uppmärksammat överflödiga konstruktioner och antagit säkerhetskvoter för att undvika problem.
Denna instruktion, utan vår tillåtelse, bör inte kopieras för andra ändamål.
