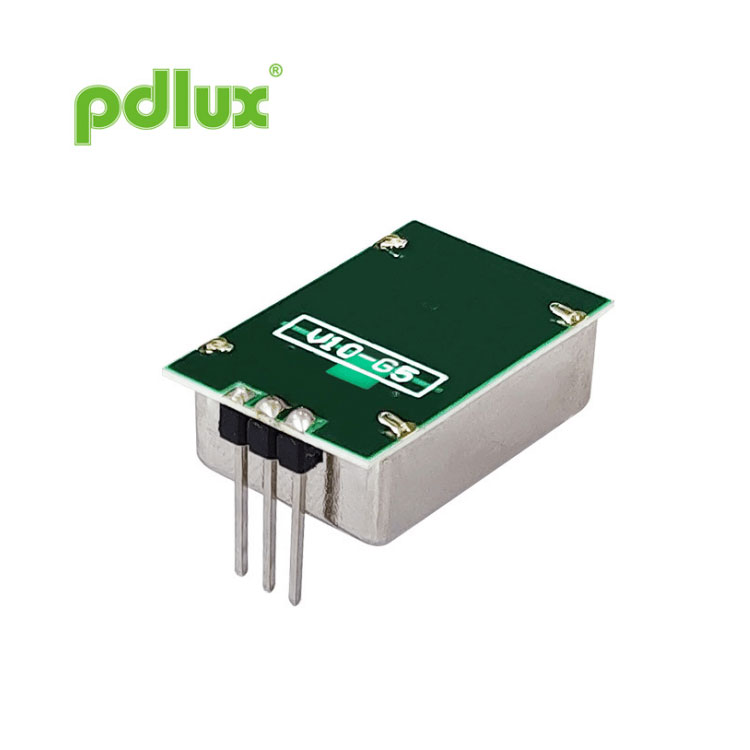

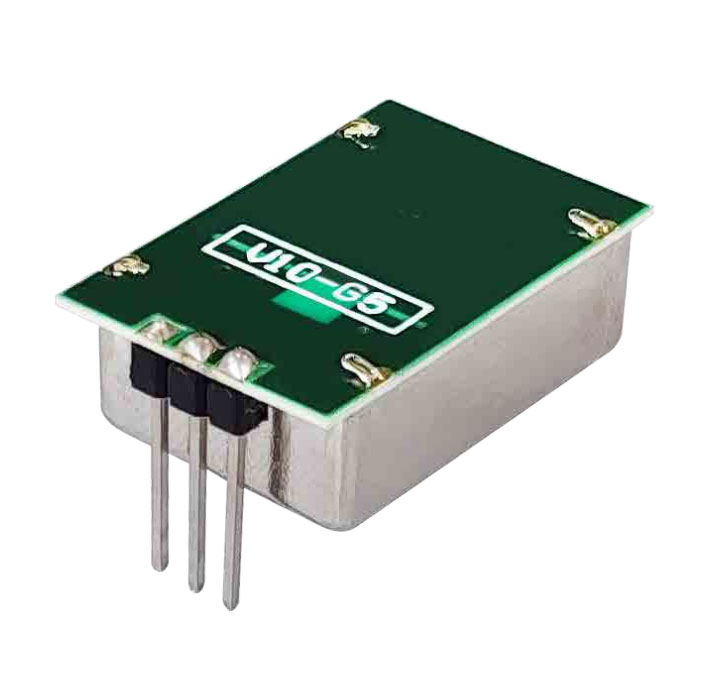

PD-V10-G5 Miniatyr X-Band Microwave Transceiver Rörelsedetektorenhet
Tillverkade internt vid Pdlux fabrik i Kina, vi är en erkänd tillverkare och leverantör av PD-V10-G5 Miniature X-Band Microwave Transceiver Motion Detector Unit, som noggrant övervakar varje steg i produktionen för att säkerställa kvalitet och tydlig prissättning, vilket ger våra kunder kostnadseffektiva lösningar.
Skicka förfrågan
Enheten, inrymd i en metallburk, har en dielektrisk resonatorstabiliserad oscillator, som ger stabil drift över ett brett temperaturområde i antingen CW eller låg arbetscykel pulsläge och en integrerad homodynmottagare för ökad känslighet och tillförlitlighet.
Denna modulfamilj är tillgänglig med antingen +5V eller +3V matningsspänning.
Grundprincipen för driften består i att detektera frekvensförskjutningen mellan en sänd och en mottagen signal
reflekteras tillbaka från ett rörligt föremål inom enhetens synfält.
Enheten producerar en utsignal på låg nivå som kan förstärkas och bearbetas för att ge ett hörbart eller visuellt larm
signal och använder lågkostnadstekniker för ytmontering som är fältbeprövade som robusta och
pålitlig.
| Del NR. | Land | Frekvens | Kommentarer |
| PD-V10-501 | Storbritannien | 10,587 GHz (5V) | |
| PD-V10-502 | USA | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belgien, Holland, Italien | 10,525 GHz (5V) | Uppfyller RED-direktivet |
| PD-V10-301 | Storbritannien | 10,587 GHz (3V) | |
| PD-V10-302 | Belgien, Holland, Italien | 10,525 GHz (3V) | Uppfyller RED-direktivet |
| Frekvens | Se tabell över |
| Uteffekt (min.) | 5 dBm EIRP |
| Driftspänning | +5 V ± 0,25 V +3 V ± 0,15 V |
| Driftström (CW) | 25mA (max) 20mA (typ) |
| Harmoniska utsläpp | <-30dBm |
| Genomsnittlig ström (5 % DC) | 1 mA typ. |
| Pulsbredd (min.) | 5 µs |
| Arbetscykel (min) | 1 % |
| Pulsupprepningsfrekvens | 2-4 KHz |
| Känslighet (för ett 10 dB S/N-förhållande) | -84 dBm |
| Brus (mätt i en 3Hz till 80Hz bandbredd) | < 30 µV |
| Få | 5 dBi |

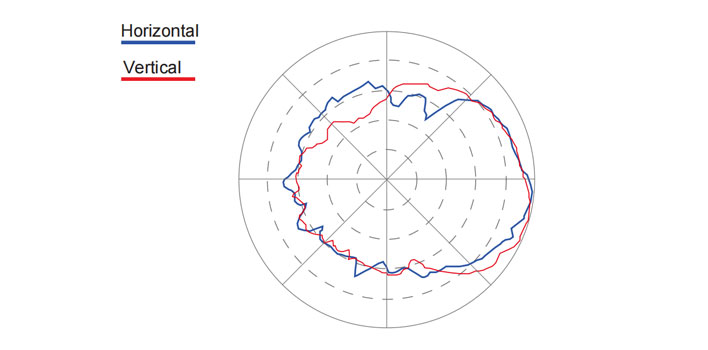

| -3 dB strålbredd | |
| E Plan | 50° |
| H Plan | 60° |
| Vikt | 4 g |

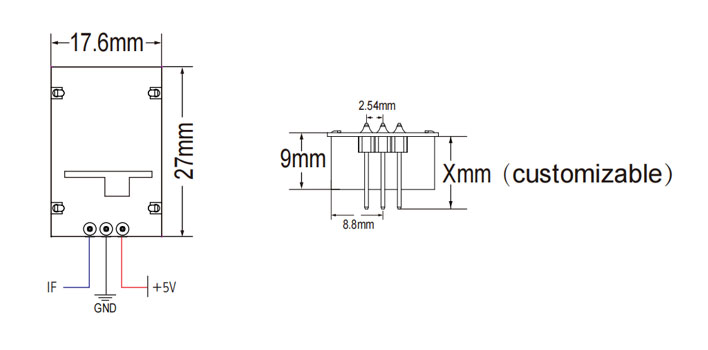

| Pin header kontakter | 2,54 mm avstånd X3 |
| RoHS-kompatibel | |
| Effekt/Temp. Koefficient (över drifttemperaturintervall) | 3 dB |
| Frekvens/Temp. Koefficient (över drifttemperaturintervall) | 6,5 MHz |
| Driftstemperatur | -20°C till +70°C |
Styrkan på sensorns utsignal (detektionsområde) beror på signal-brusförhållandet. Högre eller lägre än den nominella drifttemperaturen kan sensorn också fungera, men prestandan kommer att minska. För att undvika skador på enheterna bör försiktighet iakttas under hanteringen. Korrekt elektrostatisk urladdning (ESD) försiktighetsåtgärder bör iakttas i alla skeden av lagring, hantering, montering och testning.
