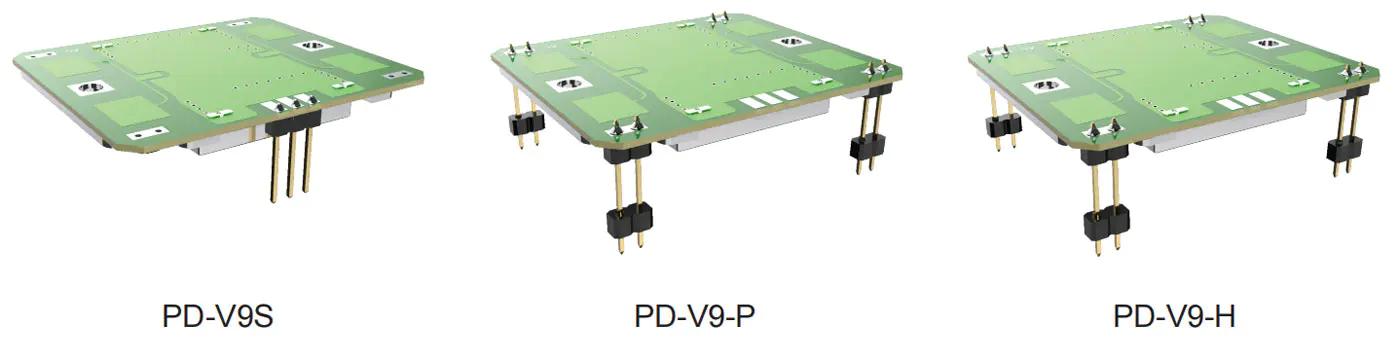

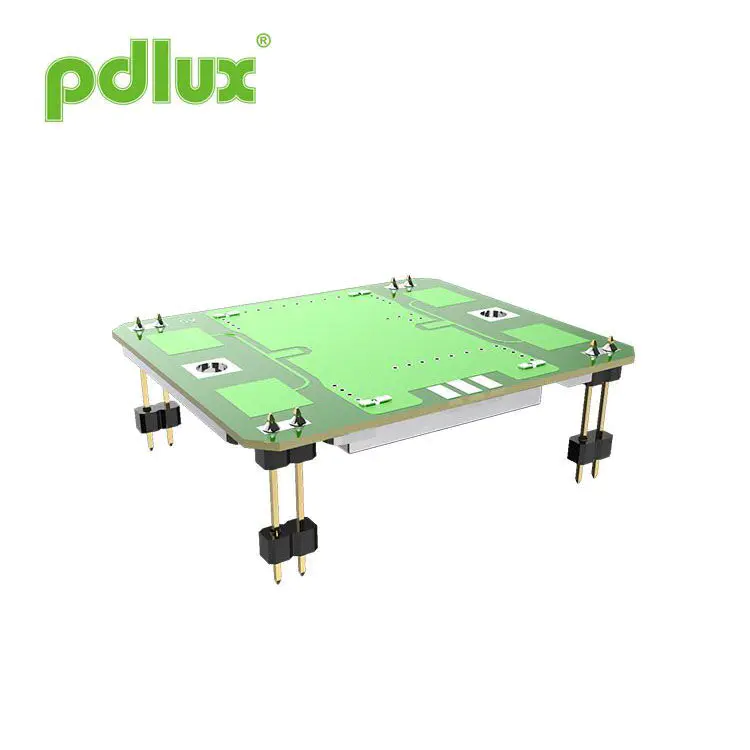

PD-V9-P X-band mikrovågsrörelsessensor med hög noggrannhet
Precision, prestanda och anpassning-PD-V9-P X-band mikrovågsrörelsessensor med hög noggrannhet uppfyller kraven från moderna smarta detekteringssystem. PD-V9-P är en högkänslighets X-band rörelsessensor utformad för exakt detektion i olika miljöer. Den stöder frekvensanpassning (10.525 GHz, 10.587GHz, 10.687GHz) för att följa lokala föreskrifter. Med snabbt svar och pålitlig rörelsespårning är det idealiskt för IoT -enheter, smart belysning, automatiserade system och industriell rörelseavkänning. Dess flexibla monteringsdesign och PWM lågeffektläge gör det lämpligt för energimedvetna applikationer. Vi erbjuder full teknisk support och snabb leverans för att säkerställa din framgång.
Modell:PD-V9-P
Skicka förfrågan

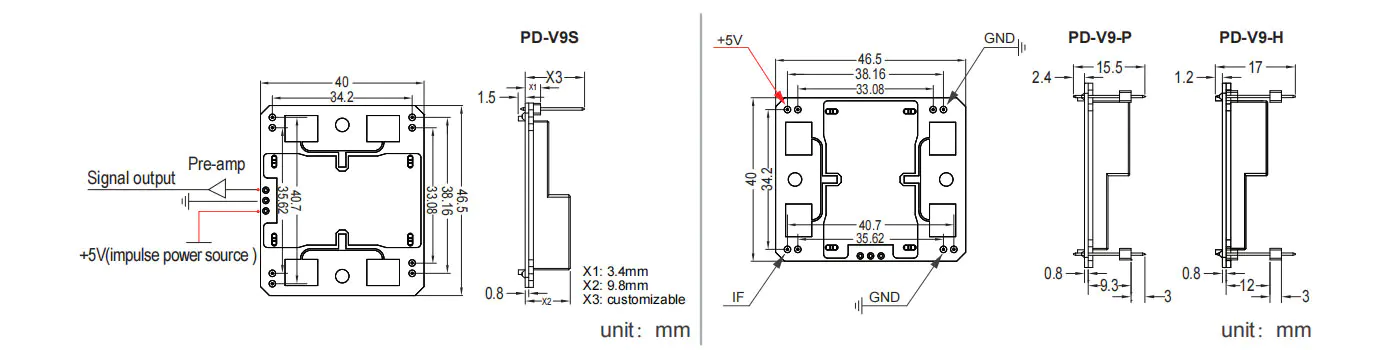

Storlek
Drag
- Frekvensinställning: 10.525-10.587 GHz
- inklusive patchantenn
- DRO: Dielectric Resonator Oscilato
- Låg likström
- Liten storlek
- ROHS -efterlevnad
Specifikationer
| Punkt | Specifikationer | |
| Frekvensinställning | 10.525-10.587GHz (anpassad enligt olika krav) | |
| Skick | TA = +25 C ， vin = +5 VDC | |
| Driftspänning | +5,0 ± 0,5 VDC | |
| Verksamhet | <32 me typ. | |
| Utgångseffekt | 20 MW (13 DBM) E.I.R.P. typ. | |
| Frekvensstabilitet | ± 5 MHz max. (TA: -30 till +55 c) | |
| Returförlustkänslighet | -90 DBC Typ. | |
| Andra harmoniska utsläpp | -40 dBm -intervall | |
| Antennstrålbredd (-3 dB) | E-plan | 36 graders nom. (Den oretiska fulla vinkeln på 72 grader) |
| H-plan | 72 graders nom. (Den oretiska fulla vinkeln på 144 grader) | |
| RF -gränssnitt | Lappantenn | |
| Temperaturområde | -30 till +55 c (standardanvändningsomfång), -40 till +80 c (maximal användningsområde) | |
| Reglering för efterlevnad | ETS 300 440 | |
Strålningsmönster
Kort introduktion
PD-V9-seriens ljusstyrka sensor fungerar i X-bandet. Driftsfrekvensen ligger i frekvensområdet 10.525 GHz till 10.687 GHz. Användare måste göra inköp baserade på anpassning enligt frekvensreglerna i landet där det ligger. Till exempel 10.525 GHz, 1 0,587 GHz, 10.687 GHz. PD-V9-seriens sensorer används allmänt i säkerhets- och övervakningsprodukter, automatiska dörrsensorer, mobila avkänningsljus, IoT-sensorer, hastighetssensorer och olika mobilsensorprodukter.
Sensorn har H-Plane stor vinkeldetektering och ePlan Small Angle Detection. Användare kan fixa sensorn i olika vinklar efter behov under användning. Som om användare vill att sensorns arbetsström ska vara så liten som möjligt kan du ställa in strömförsörjningsläget för sensorn till PWM (Duty Cycle) -läget, vilket effektivt kan minska arbetsströmmen.
Möjliga problem uppstår
När användare stöter på följande problem när de använder eller direkt ersätter den ursprungliga sensorn.
1. Första använd:
När du använder PD-V9-P X-band-mikrovågsrörelsessensorn med hög noggrannhet för första gången och möter hög känslighet eller otillräcklig känslighet, bör du först kontrollera förstärkningsstatus för amplifieringskretsen. Och om beräkningsmetoden som används av MCU för att bearbeta signaler är lämplig. Generellt sett är det lätt att hitta en lösning.
2. Möjliga problem som kan uppstå när du direkt ersätter tidigare använda sensorer:
Vid direkt ersättning av tidigare använda sensorer kan det också finnas problem med hög känslighet och låg känslighet, vilket lätt kan lösas. Att helt enkelt öka amplifieringskretsen eller minska förstärkningen av amplifieringskretsen är tillräcklig. Du behöver inte överväga signalbehandlingsalgoritmen för MCU.
Hjälp som nybörjare kan behöva när man använder:
Om du stöter på svårigheter när du använder PD-V9-seriens sensorer och behöver hjälp. Du kan kontakta oss via e -post. Generellt sett kan svar erhållas.
Produktintroduktion:
Produktens introduktion kan modifieras och förbättras av PDLUX när som helst när det är nödvändigt. Inte nödvändigtvis kommer alla att meddelas i rätt tid.
