HF mikrovågssensormoduler för smarta applikationer

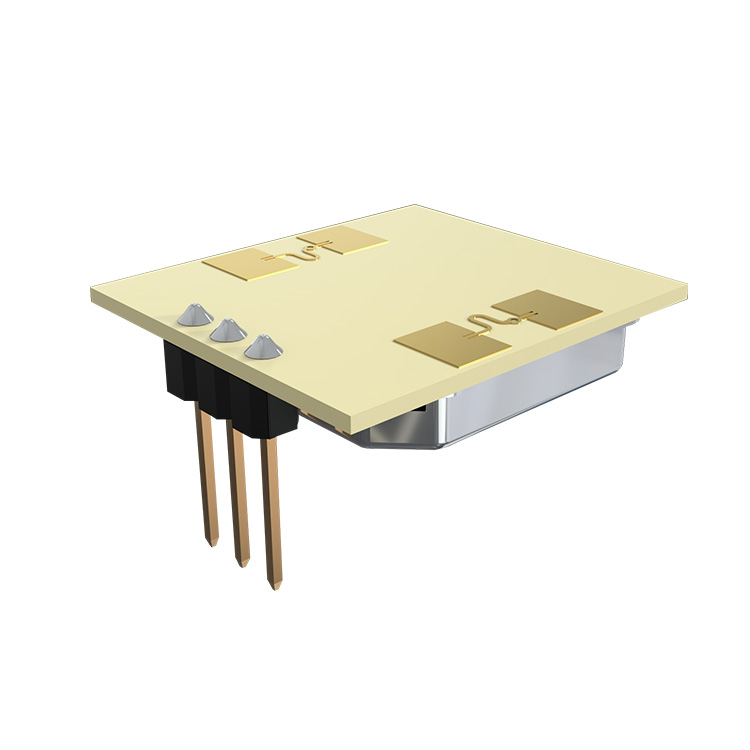

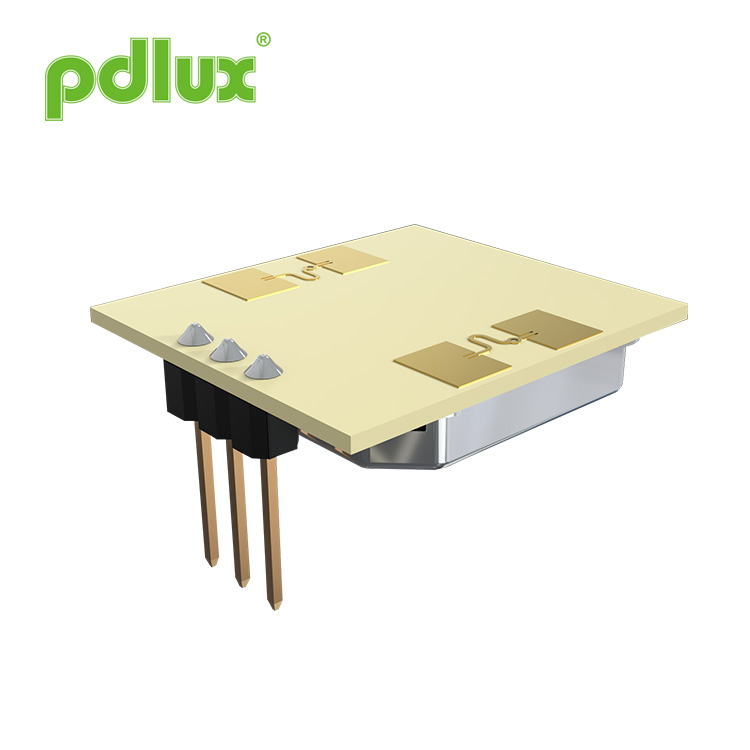

PD-V18-B 24.125GHz 360° mikrovågsrörelsesensor är HF-mikrovågssensormoduler för smarta applikationer. Det är en inbyggd resonatoroscillator (CRO). Den här modulen, PD-V18-B, har en platt planantenn, lämplig för väggmontering. Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V18-B
Skicka förfrågan
HF mikrovågssensormoduler för smarta applikationer
PD-V18-B 24.125GHz 360° mikrovågsrörelsesensor är HF-mikrovågssensormoduler för smarta applikationer. Det är en inbyggd resonatoroscillator (CRO). Den här modulen, PD-V18-B, har en platt planantenn, lämplig för väggmontering. Den kan förbättra sin främre signalmottagningsförmåga och minska sin flankblindarea. Dess prestanda är bättre än sensorerna på marknaden.
Denna modul är idealiskt lämpad för närvarosensor i automatiska belysningsbrytare. Den kan även användas för takmonterade inkräktare.
Enligt EN 300440-V2.1.1、EN 62479：2010
RED-direktivet - 2014/53/EU
Enligt FCC Part 15.249
Enligt EN 62321, ROHS-direktivet - 2011/65/EU
Enligt REACH-direktivet - 1907/2006/EC
|
Ansökan ● Intelligent switch ● Vägghängd strömbrytare ● Upptäcka inkräktare |
 |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Matningsspänning |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Nuvarande förbrukning |
Icc |
<20 |
<35 |
<38 |
mA |
|
Driftläge |
Drivs av PWM, den kan styra arbetsströmmen på 3-15mA |
||||
|
Pulsbredd |
Tpuls |
10 |
μs |
||
|
Driftstemperatur |
Topp |
-30~+65 |
℃ |
||
|
Förvaringstemperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil tid |
|
<5 |
μSek |
||
|
Ljud |
|
3.5 |
4.0 |
4.5 |
mVrms |
|
Frekvensinställning |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Vitlyning |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Förvaring Luftfuktighet i omgivningen |
45%~65% |
RH |
|||
Note1: De utstrålade emissionerna är utformade för att uppfylla FCC- och CE-reglerna.
Note2: Den mottagna signalstyrkan (RSS) mäts vid den totala 1 Way-vägförlusten på 70dB.
Note3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten, inuti en ekofri kammare.
Note4: Pulsdrift rekommenderas
