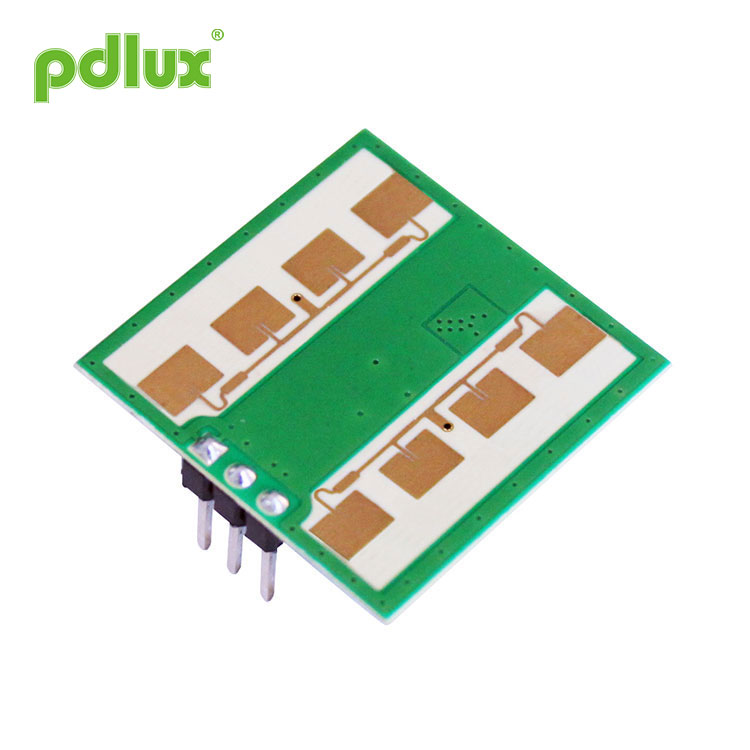

PDLUX PD-V12 24 GHz Millimeter Wave Radar Sensormodul
PDLUX PD-V12 24 GHz Millimeter Wave Radar Sensormodul är en K-Band Bi-Statisk Doppler-sändtagarmodul. Ifs inbyggda resonatoroscillator (CRO). Denna modul antar PD-V12 platt planantenn, lämplig för väggmontering. Det kan förbättra sin främre signalmottagningsförmåga och minska dess flank blinda område. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PD-V12
Skicka förfrågan
PDLUX PD-V12 24 GHz Millimeter Wave Radar Sensormodul
|
Application of PDLUX PD-V12 24 GHz Millimeter Wave Radar Sensormodul â € ¢Intelligent switch â € ¢Vägghängd brytare â € ¢Inbrottsdetektering
Antennstrålmönster
|
PDLUX PD-V12 24 GHz Millimeter Wave Radar Sensormodul is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Denna modul passar perfekt för närvarosensor i automatiska ljusbrytare .lt kan också användas för takmonterade inkräktardetektorer.
Enligt EN 300440-V2.1.1㠀 EN 62479：2010,
Enligt FCC del 15.249
Size of PDLUX PD-V12 24 GHz Millimeter Wave Radar Sensormodul
|
| Parameter | Anteckningar | Min | Typ | Max | Enheter |
| Matningsspänning | Vcc | 3 | 5 | 5.25 | V |
| Nuvarande förbrukning | Icc | 20 | 35 | 38 | mA |
| Driftläge | Drivs av PWM, det kan styra arbetsströmmen vid 3-15mA | ||||
| Pulsbredd | Tpulse | 10 | μs | ||
| Arbetstemperatur | Topp | -30 ~ + 85 +100 (max.) | 8C | ||
| Förvaringstemperatur | Tstg | -10 |
|
60 | ° C |
| Stabil tid |
|
<5 | μSec | ||
| Frekvensinställning | f | 24 | 24.125 | 24.25 | GHz |
| Strålad kraft (EIRP) | Pout | <2,0 | <2.5 | <3.0 | mW |
| Förvaring Luftfuktighet | 45% ~ 65% | RH | |||
WARNING of PDLUX PD-V12 24 GHz Millimeter Wave Radar Sensormodul: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
och tröskeln för MCU.
Anmärkning 1: De utstrålade utsläppen är utformade för att uppfylla FCC- och CE-regler.
Anmärkning2: Den mottagna signalstyrkan (RSS) mäts till den totala 1-vägsförlusten på 70dB.
Anmärkning 3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten inuti en anekoisk kammare.
Anmärkning 4: Pulsfunktion
