PDLUX PD-V11 OEM / ODM 24,125 GHz Intelligent switchmodul Mikrovågsdopplersensor CDM324

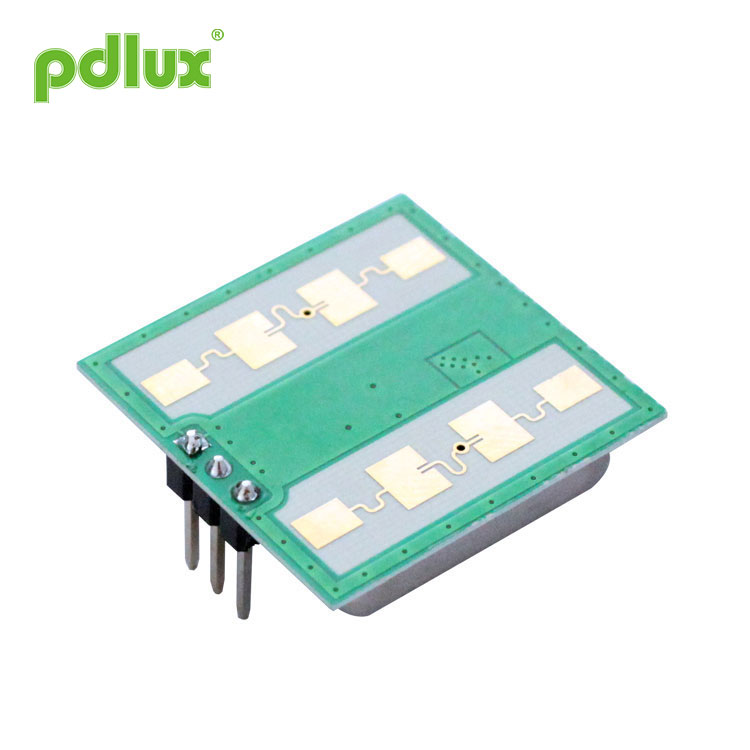

PDLUX PD-V11 OEM / ODM 24,125 GHz Intelligent switchmodul Mikrovågsdopplersensor CDM324 är ett K-band Bi-Statisk Doppler-sändtagarmodul. Den är inbyggd resonatoroscillator (CRO). Denna modul antar V11 plan antenn, lämplig för väggmontering. Det kan förbättra sin främre signalmottagningsförmåga och minska dess flank blinda område. Dess prestanda är bättre än sensorerna på marknaden.
Modell:PDLUX PD-V11
Skicka förfrågan
PDLUX PD-V11 OEM / ODM 24,125 GHz Intelligent switchmodul Mikrovågsdopplersensor CDM324
 |
Application of PDLUX PD-V11 OEM / ODM 24,125 GHz Intelligent switchmodul Mikrovågsdopplersensor CDM324
PDLUX PD-V11 OEM / ODM 24,125 GHz Intelligent switchmodul Mikrovågsdopplersensor CDM324 is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V11 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Denna modul passar perfekt för närvarosensor i automatiska belysningsomkopplare. Den kan också användas för takmonterade inkräktardetektorer. Enligt EN 300440-V2.1.1ã € EN 62479：2010, RÖDT direktiv-2014/53 / eu Enligt FCC del 15.249 Enligt EN 62321, ROHS-direktiv-2011/65 / eu Enligt REACH-direktiv-1907/2006 / ec |
|
Parameter |
Anteckningar |
Min |
Typ |
Max |
Enheter |
|
Frekvensinställning |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
Strålad kraft (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
Inställningstid |
|
5 |
10 |
20 |
μSec |
|
Mottagen signalstyrka |
2 |
150 |
200 |
250 |
μVp-s |
|
Ljud |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
Matningsspänning |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
Nuvarande förbrukning |
|
25 |
35 |
45 |
mA |
|
Upprepningsfrekvens för puls |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
Pulsbredd |
4 |
10 |
20 |
30 |
μSec |
|
Arbetstemperatur |
|
-20 |
25 |
60 |
℃ |
|
Vikt |
|
3.7 |
4.1 |
4.5 |
g |
Anmärkning 1: De utstrålade utsläppen är utformade för att uppfylla FCC: s regler.
Note2:The Mottagen signalstyrka(RSS) is measured at the total 1 Ways path loss of 70dB.
Anmärkning 3: Brusspänningarna mäts från 10Hz till 100Hz vid utgångsporten inuti en anekoisk kammare.
Anmärkning 4: Pulsfunktion
